Comment installer une VMC simple flux

Une VMC, Ventilation Mécanique Contrôlée, assainit l’air ambiant en évacuant l’humidité d’un logement tout en renouvelant l’air. La VMC simple flux, autoréglable ou hygroréglable, est la technologie de ventilation la plus simple et économique. Elle aspire l'air de chaque pièce dite humide, comme la cuisine, la salle de bains, les WC, la buanderie, etc., et le rejette à l'extérieur. Des bouches d'entrée d'air se chargent de faire entrer l'air extérieur, créant ainsi une circulation dans le logement.

La mise en place d'une VMC n'est toutefois pas une opération simple car, en dehors du groupe d'extraction, il faut aussi installer dans chaque pièce humide une bouche d'extraction, tirer des gaines et des câbles électriques.

Étapes de réalisation

1. Vérifier la VMC et les accessoires d’installation.

2. Poser les manchettes et les gaines.

3. Installer le groupe d'extraction.

4. Mettre en place des bouches d'extractions.

5. Tester la VMC

Commencez par vérifier si vous avez tout le matériel nécessaire à l'installation de la VMC simple flux. Il faut au minimum un groupe d'extraction, des bouches d’extraction et des manchettes pour chaque pièce humide et de la gaine. Les gaines sont raccordées via des colliers de serrage, de l’adhésif isolant peut aussi être utilisé. N'oubliez pas de prévoir de la gaine isolée si le cheminement se fait en dehors du volume chauffé du bâtiment (dans un grenier ou des combles) pour éviter la condensation à l’intérieur de la gaine.

En dehors du matériel de VMC proprement dit, il y a aussi quelques prérequis pour faire l'installation :

• disposer d'une alimentation électrique en 230 V protégée par un disjoncteur indépendant (souvent de 2 ampères) et un interrupteur différentiel (courbe AC) ;

• le câblage du commutateur de vitesse (petite et grande) doit aussi être réalisé ;

• un rejet de l'air extrait est indispensable, il se fait généralement hors toiture. Il vous faudra donc relier le conduit à une tuile à douille. Si votre toit en est dépourvue, vous devrez détuiler à l’emplacement de l’évacuation prévue, découper l’écran sous toiture, la volige et l’isolant et installer la tuile à douille.

L'installation débute par la pose des manchettes et des gaines. Les manchettes accueillent les bouches d'extraction d'un côté et les gaines de l'autre. Il faut prévoir une bouche d’extraction dans toutes les pièces humides du logement.

• Commencez par tracer les contours de découpes aux endroits où s’insèreront les bouches d'extraction.

• Percez ensuite le mur ou le plafond, soit avec une scie cloche ou à défaut un perforateur si vous êtes dans le béton. Avant perçage, vous pouvez vérifier avec un détecteur de métaux les fourrures métalliques des plaques de plâtre.

• Tirez ensuite vos gaines depuis les perçages jusqu’au caisson d’extraction. Évitez de les pincer et de les écraser et limitez les coudes et les changements de directions inutiles.

• Acheminez vos gaines et passez-les à travers vos perçages.

• Connectez les manchettes depuis l'intérieur et mettez-les en place.

Les manchettes et les gaines sont installées et vous avez devant vous :

• les gaines ;

• un câble d'alimentation électrique ;

• un câble de commande de vitesse ;

• un conduit de rejet.

Commencez par raccorder électriquement votre groupe (alimentation et commande, suivre les consignes de la notice du constructeur) et si ce n'est pas déjà fait, coupez le disjoncteur pour travailler en sécurité. La plupart des groupes d'extraction se suspend, cela évite les vibrations et limite les nuisances sonores générées par le groupe. Suivez attentivement la notice de votre groupe pour connaître les modalités de suspension ou de fixation.

Une fois le groupe d'extraction en place, raccordez toutes les gaines dessus. N'oubliez pas de mettre des bouchons sur les sorties inutilisées puis raccordez le conduit de rejet.

Tout est maintenant en place, il ne vous reste plus qu'à installer les bouches d'extraction. En fonction de leur type (détecteur de présence, mesure du taux d'humidité), certaines bouches nécessitent une pile et/ou un câblage électrique.

La plupart des bouches d'extraction se montent par emboitement sur les manchettes. Un capot vient généralement recouvrir le corps de la bouche, lui aussi se monte par emboitement.

Pour tester votre installation, commencez par rétablir l'alimentation électrique du groupe. À l'instant où le courant est rétabli, le groupe démarre. Commencez par tester la commande de vitesse en agissant sur le commutateur. La différence de vitesse, outre le débit d'air qui augmente, se traduit par une légère différence de bruit du groupe. Vous pouvez écouter en rapprochant l'oreille près d'une bouche d'extraction.

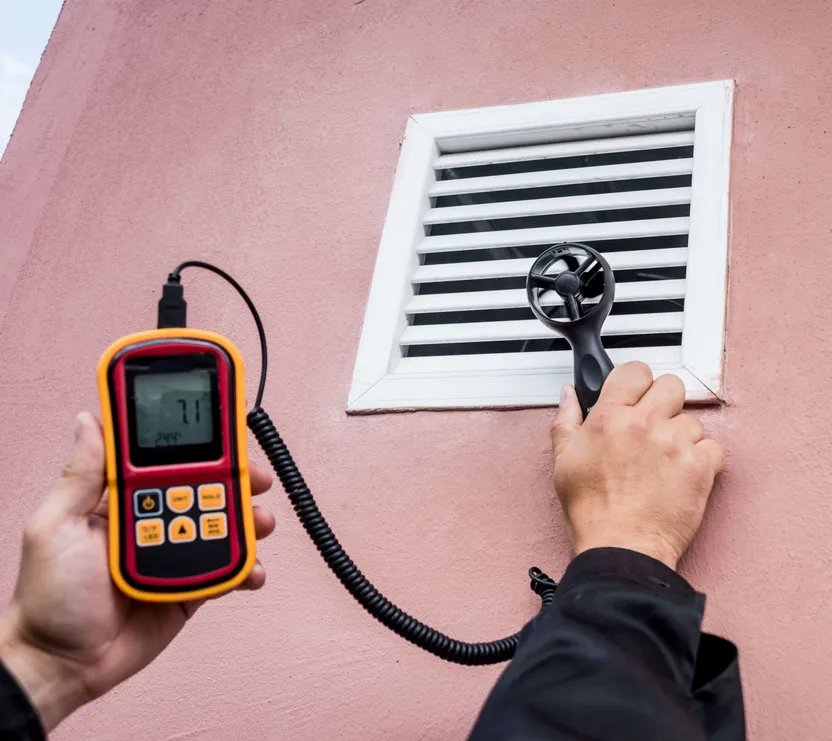

Si vous n'entendez rien, mettez-vous directement près du groupe pour tester les deux vitesses. En fonction des bouches d'extraction que vous avez installées, il faut aussi essayer le démarrage sur détection de présence. Enfin, pour des essais de fonctionnement vraiment complets, vous pouvez vous équiper d'un dépressiomètre pour vérifier le débit d'air extrait par chaque bouche.

Installer les manchettes et les bouches d'extraction nécessite de percer et/ou découper mur et/ou plafond et implicitement reconnaitre leur matériau pour adapter l’outil d’intervention. Savoir se servir d'une perceuse, d'un perforateur et percer avec une scie cloche est donc indispensable. Être capable d’intervenir sur la toiture pour mettre en place le rejet d’air vicié du groupe d'extraction (tuile à douille) peut également être nécessaire. Cette opération peut justifier la découpe de voliges, d’écran sous toiture, d’isolant et d’accéder au toit par une échelle. Selon les installations, vous devrez aussi intervenir sur le tableau électrique. Des connaissances en électricité, voire sur la réglementation en vigueur (norme NF C 15-100), sont indispensables pour une installation en conformité.

Temps de réalisation

Environ 3 à 4 heures (en fonction du nombre de gaines et de bouches à installer).

Nombre de personnes

1 à 2 personnes

Outils et consommables

• Groupe d'extraction

• Bouches d'extraction (une pour chaque pièce humide)

• Manchettes

• Gaine (isolée si elle est hors volume chauffé)

• Adhésif à conduit

• Chevilles, vis et/ou crochets (pour la fixation du groupe d'extraction)

• Mètre et crayon

• Perceuse et/ou un perforateur

• Scie cloche et/ou scie à plâtre

• Cutter

• Jeu de tournevis (plats et cruciformes)

• Pince multiprise

• Pince coupante

• Pince à dénuder

Équipements de protection individuelle

• Chaussures de sécurité

• Vêtement de travail

• Lunettes de sécurité

• Gants de protection

• Protections auditives

Cette liste est non exhaustive, les équipements de protection individuelle sont à adapter à chaque situation de travail.

A l'instar de la production d'eau chaude sanitaire, de l'isolation thermique, de la ventilation et d'autres systèmes de chauffage, la VMC simple flux s'inscrit dans le programme de Rénovation énergétique visant à réduire la consommation énergétique et les émissions de gaz à effet de serre des bâtiments.

En savoir plus sur la rénovation énergétique

En savoir plus sur les Aides à l'installation
