Comment installer une antenne TV extérieure

Installer une antenne extérieure est une opération simple, mais qui demande de l’attention. Pour travailler en toute sécurité, il faut :

• installer une échelle sur un sol parfaitement plan et stable contre la façade ou le pignon. À défaut, un petit échafaudage montant à la hauteur de la gouttière est à privilégier ;
• poser une échelle de toit en veillant à ce que ses crochets soient bien positionnés sur le faîtage de la toiture ;
• s’équiper avec un harnais et l’arrimer solidement, à l’aide de sa longe, à la souche d’une cheminée ;
• utiliser des chaussures qui ne glissent pas.

Étapes de réalisation

1. Assurer une réception parfaite
2. Assembler l’antenne TV extérieure
3. Installer le mât d’antenne
4. Raccorder et régler l’antenne
5. Raccorder le téléviseur

En ville ou en zone rurale, la présence d’obstacles naturels (reliefs) ou artificiels (bâtiments) et la distance entre l’antenne et l’émetteur font varier la qualité de réception des ondes. Dans certains cas, celle-ci peut être insuffisante pour assurer une diffusion de qualité sur un ou plusieurs téléviseurs. Pour obtenir une réception optimale et avoir accès à toutes les chaînes, il est conseillé d’équiper l'antenne d'un dispositif complémentaire. Parmi les équipements possibles :

• l'amplificateur est très utile lorsque l'intensité du signal est trop basse en cas d'obstacle ou d'émetteur éloigné ou lorsque le signal subit des pertes le long du câble coaxial. Ce boîtier assure une image de bonne qualité sans saccades ni pixellisation ;
• le coupleur permet de réunir plusieurs types d'antennes et donc de capter des signaux de divers types simultanément (UHF/SAT par exemple).

Pour des raisons évidentes de sécurité, le montage de l’antenne doit être effectué au sol et non sur le toit. Avant toute chose, il faut mettre en œuvre les bonnes pratiques :

• lire la notice de montage avec soin pour ne pas « sauter » une étape, ce qui pourrait nuire au bon montage des éléments ou à la qualité de l’image ;
• assembler les éléments conformément aux indications du fabricant à l’aide d’un tournevis (cruciforme, torx) et d’un jeu de clés plates. Ne pas forcer pour ne pas détériorer les pièces.

Pour profiter d’une excellente réception des ondes, il faut choisir un mât d’une longueur suffisante (de 50 cm à plus de 3 m). L'installation peut se faire :

• contre la souche de cheminée (à l’exception des maisons situées en zone sismique) ;
• contre le pignon ou la façade de la maison.

Dans les régions venteuses, et si le mât droit mesure 3 m et plus, l’installation doit être complétée par un système de haubans pour renforcer l’installation.

Installation contre une souche de cheminée

Pour mener à bien votre installation contre une souche de cheminée, il faut procéder comme suit :

• mesurer les côtés de la souche ;
• couper à l’aide d’une cisaille une bande de feuillard à dimension en la majorant de quelques centimètres ;
• entourer la souche avec la bande de feuillard ;
• positionner le cerclage contre la souche ;
• insérer l’extrémité de la bande de feuillard dans le cliquet intégré au cerclage ;
• brider fermement la bande de feuillard ;
• installer un second cerclage à 25 cm minimum du premier ;
• desserrer les écrous des brides de maintien du bras des cerclages à l’aide d’une clé plate ;
• insérer le mât équipé de son antenne ;
• resserrer les écrous sans bloquer le mât.

Installation contre un pignon ou façade

Quand la pose contre la souche de la cheminée est impossible, l’antenne peut être installée contre le pignon ou la façade de la maison. Selon les besoins, utiliser soit un mât, soit un bras déporté.

Poser un mât

Voici la procédure à suivre pour poser un mât :

• équiper le mât de ses deux fixations murales ;
• tracer un repère vertical sur le mur pour aligner les fixations murales ;
• positionner les platines contre le mur ;
• contrôler la verticalité du mât à l’aide d’un niveau à bulle ;
• repérer les points de perçage des fixations murales ;
• percer à l’aide d’un perforateur équipé d’une mèche à béton ;
• insérer des chevilles adaptées aux matériaux et au poids du bras et de l’antenne ;
• visser fermement les fixations murales à l’aide d’une visseuse.

Poser un bras déporté

Maintenant, la pose d’un bras déporté se réalise comme suit :

• placer la platine du bras contre la maçonnerie ;
• contrôler la verticalité du bras à l’aide d’un niveau à bulle ;
• repérer les points de fixation ;
• percer la maçonnerie à l’aide d’un perforateur équipé d’une mèche à béton ;
• insérer des chevilles adaptées aux matériaux et au poids du bras et de l’antenne ;
• serrer les vis fermement à l’aide d’une visseuse pour fixer le bras.

Préparer un câble coaxial

La préparation d’un câble coaxial est une étape à réaliser avec minutie :

• couper la gaine de protection du câble avec un cutter sur 2 ou 3 cm ;
• détresser les brins métalliques ;
• replier les brins sur la gaine ;
• rabattre la feuille métallique sur la gaine ;
• tracer un repère à 5 mm du bord de la gaine ;
• couper brins et feuille avec des ciseaux ;
• inciser la gaine qui isole l’âme en cuivre avec un cutter ;
• ôter la gaine isolante pour dégager l’âme en cuivre ;
• insérer le câble dans la fiche F ;
• visser la molette de la fiche F pour bloquer le câble.

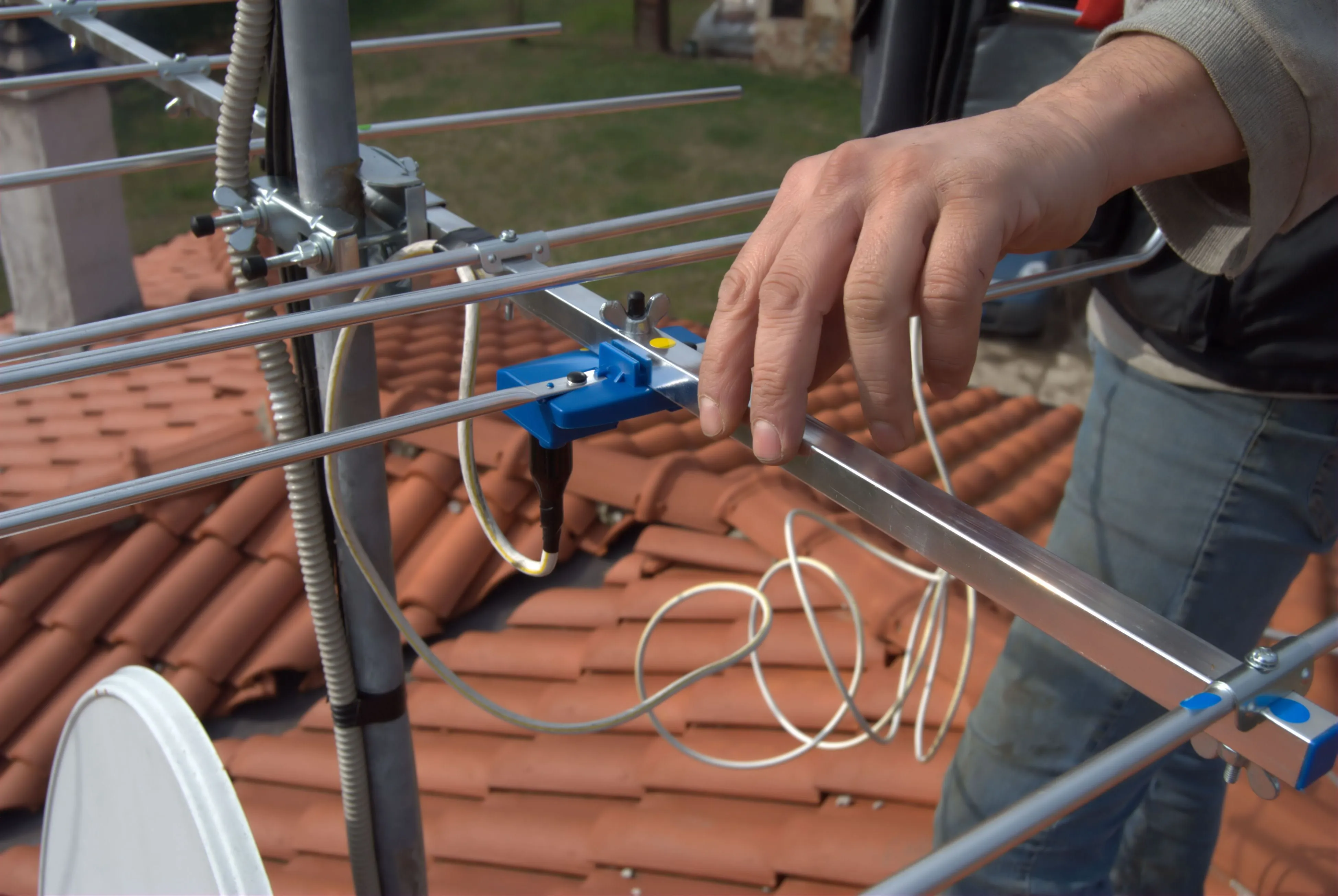

Raccorder et équiper l’antenne

Voici comment raccorder et équiper l’antenne :

• raccorder la fiche F du câble coaxial au boîtier électronique de l’antenne ;
• faire une boucle avec le câble pour former une « goutte d’eau » ;
• maintenir le câble le long du mât à l’aide de colliers de serrage.

Raccorder les équipements optionnels

Il faut à présent raccorder les équipements en option :

• installer, dans l’ordre, amplificateur et coupleur ;
• raccorder ces équipements à l’aide de fiches F.

Passer le câble coaxial dans la maison

Le passage du câble coaxial jusqu’au téléviseur, ou jusqu’au répartiteur, dépend du type d’installation et de la nature de la toiture (tuile, ardoise, etc.).

Depuis la toiture

Dissimuler le câble sous la toiture ne doit pas occasionner de problèmes d’étanchéité. Pour les couvertures en terre cuite, le câble peut passer sous les tuiles (toit ou rive). Pour les couvertures en ardoise, faire passer le câble à travers les grilles d’une chatière.

Depuis le pignon ou la façade

En cas de passage du câble coaxial par la façade ou le pignon, il faut penser à le passer dans une gaine afin d’obtenir une installation plus esthétique :

• percer la maçonnerie avec une perceuse équipée d’une mèche diam. 10 mm ;
• insérer un tronçon de gaine pour protéger le câble ;
• insérer le câble et l’introduire ensuite dans la maison par un trou préalablement percé ;
• reboucher le trou avec un enduit ou un mastic de rebouchage pour usage extérieur.

Dans la maison

Faire courir le câble coaxial depuis la sous-pente ou depuis le pignon peut s’effectuer de plusieurs façons :

• sous goulotte passe-câbles ;
• en effectuant des saignées dans les murs ;
• derrière un doublage en plaques de plâtre.

Régler une antenne râteau

Pour orienter de façon optimale une antenne vers l’émetteur le plus proche, il suffit de localiser celui-ci en allant sur le site www.matnt.tdf.fr. Pour cette opération, l’aide d’une personne permet de valider le réglage :

• orienter l’antenne en fonction du résultat obtenu à l’aide d’une boussole ;
• brider définitivement les écrous des brides de maintien du mât ou du bras déporté.

Raccordement de plusieurs téléviseurs

Pour assurer le fonctionnement de plusieurs télévisions dans une seule maison, l’installation d’un répartiteur est nécessaire :

• placer le répartiteur au plus près de l’antenne, dans les combles par exemple ;
• brancher le câble coaxial provenant de l'antenne à l'entrée du boîtier (« IN ») ;
• brancher ensuite chaque sortie du boîtier (« OUT ») aux prises TV de chaque pièce avec un câble coaxial.

Raccordement d’un téléviseur non compatible HD

Si le téléviseur n'est pas compatible avec la TNT HD, il est indispensable d'installer un décodeur spécifique :

• brancher le décodeur au téléviseur à l’aide d’un câble HDMI ;
• raccorder le décodeur à l’antenne  avec un câble coaxial provenant de l'antenne à l'entrée du boîtier (« IN ») ;
• relier ensuite chaque sortie du boîtier (« OUT ») aux prises TV de chaque pièce avec un câble coaxial.

Le choix des chevilles est primordial pour que la fixation du mât ou du bras déporté contre le pignon ou la façade résiste dans le temps. Pour les matériaux creux (parpaing, brique) l’idéal est d’utiliser des chevilles chimiques. Ces dernières, composées d’un tamis, d’une résine polyester (usage extérieur) et d’une vis, supportent les charges lourdes qui présentent un risque d’arrachement.

Savoir-faire

Pour exécuter les travaux en hauteur, la sécurité ne doit pas être négligée. Les travaux doivent être effectués par une personne non sujette au vertige et équipée d’un harnais. Une connaissance en électricité (courant faible) est requise pour installer le répartiteur et réaliser les branchements. Enfin, il faut s'intéresser à la provenance des signaux et avoir des notions d'orientation et d'utilisation d'une boussole.

Temps de réalisation

De 3 à 4 heures

Nombre de personnes conseillé

2 personnes

Outils et consommables

• Échelle ou échafaudage
• Clé plate
• Tournevis cruciforme
• Pince à dénuder
• Colliers de serrage
• Pince à collier de serrage
• Mètre
• Niveau à bulle
• Perceuse-visseuse
• Mèche à béton
• Chevilles de fixation
• Kit de fixation comprenant mât, cerclage double et feuillard
• Cisaille à feuillard
• Boussole
• Antenne extérieure
• Mât ou bras déporté
• Câble coaxial
• Fiches « F »

Équipements de protection individuelle

• Harnais de retenue
• Gants de protection

Cette liste est non exhaustive. Les équipements de protection individuelle sont à adapter à chaque situation de travail.
