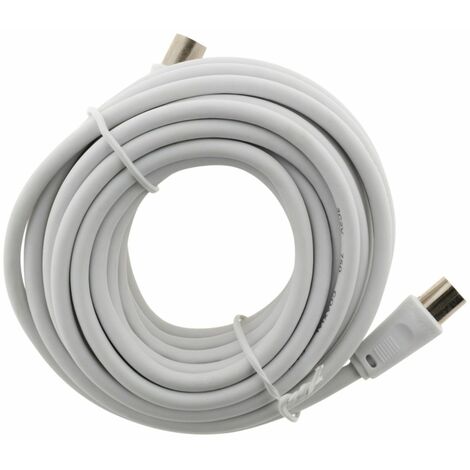

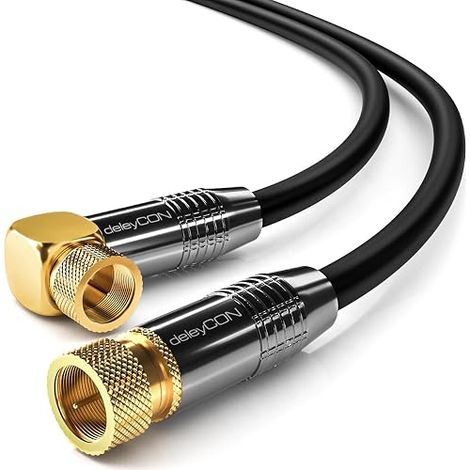

Le câble coaxial pour antenne TV et satellite est utile pour connecter la télévision à l’antenne ou le décodeur à une parabole. VATC ou PATC, les modèles disponibles sont caractérisés par leur impédance et leur atténuation correspondant à la baisse du signal.

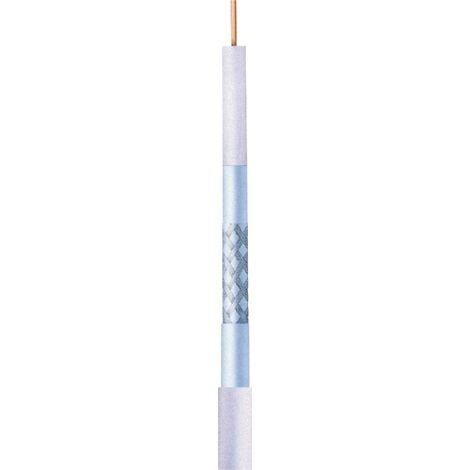

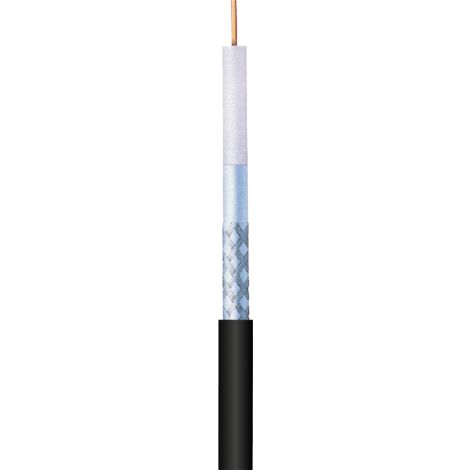

Le câble coaxial pour antenne TV et satellite est doté d’une structure lui permettant de rester insensible aux perturbations extérieures et de ne pas perturber les autres circuits de courant faible. Il est composé des éléments suivants :
- un fil central dénommé âme ;
- un isolant interne qui entoure l’âme ;
- une tresse conductrice pour la masse ;
- un isolant externe.
Deux types de câbles sont au choix :
- les câbles blancs (VATC) dotés d’un isolant interne en PVC qui empêche la propagation du feu ;

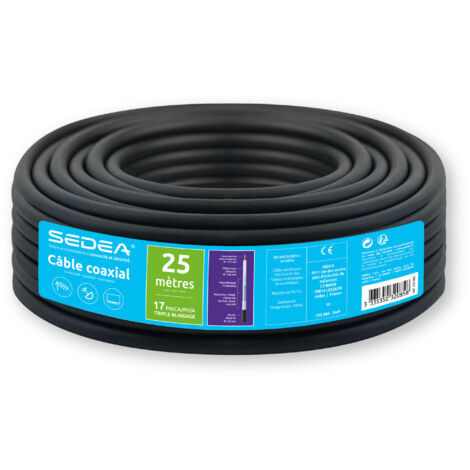

- les câbles noirs (PATC) dotés d’un isolant interne en polypropylène.
Les modèles disponibles diffèrent par leur impédance qui doit être la même aux deux extrémités :
- 50 ohms ;
- 75 ohms ;
- 100 ohms.
Leur qualité est mesurée à partir de leur atténuation :

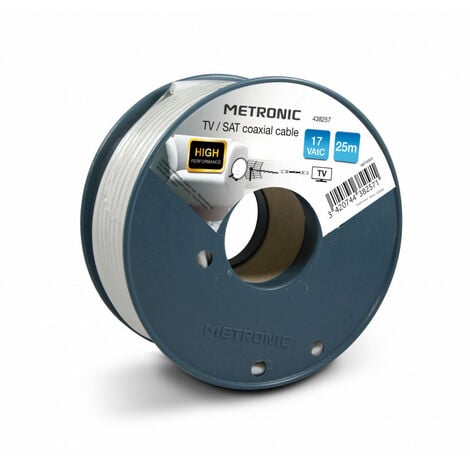

- la mention 17 VATC signifie que le signal est atténué de 17 dB tous les 100 m ;
- les modèles 19 VATC perdent 19 dB tous les 100 m ;
- les modèles 21 VATC perdent 21 dB tous les 100 m.
Ces câbles diffèrent aussi par leur longueur maximale :
- 228 m pour les modèles RG59/U ;
- 457 m pour les modèles RG11/U.
Il est à noter que l’installation de prises pour antenne TV est régie par la norme NF C 15-100 :
- une prise pour un logement doté d’une pièce principale ;
- au moins 2 prises pour une habitation avec 2 à 4 pièces principales ;
- au moins 3 prises dans un logement comprenant 5 ou plusieurs pièces principales.
En résumé, le choix du câble coaxial pour antenne TV et satellite est primordial pour garantir la qualité du signal. Un modèle présentant une atténuation minimale est préférable.
