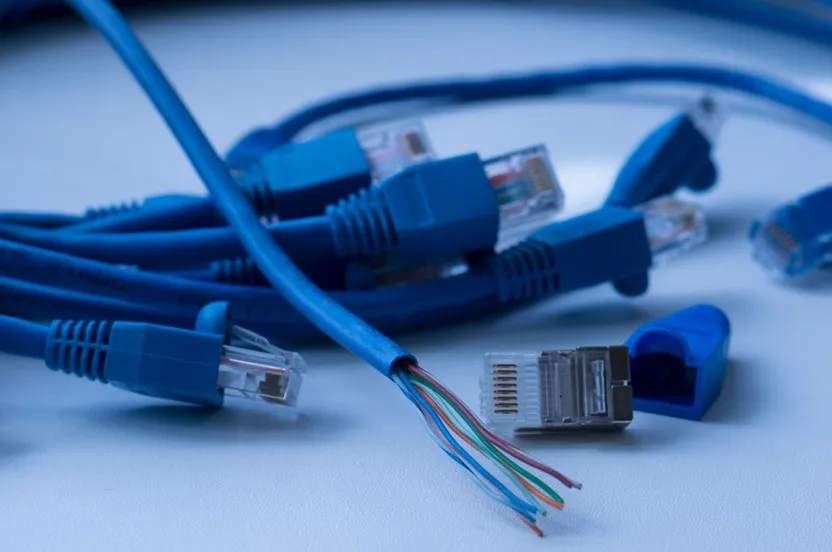

Comment choisir ses câbles Ethernet ou câbles RJ45 ?

Un câble RJ45, aussi appelé câble Ethernet ou câble réseau, est un câble à 4 paires torsadées (8 conducteurs) terminé par un connecteur RJ45 à 8 contacts, utilisé pour transporter les signaux informatiques, téléphoniques et vidéo. C’est le câble qui permet de :

• connecter un ordinateur à une box internet ;

• connecter deux ordinateurs entre eux ;

• connecter un ordinateur à une imprimante ;

• connecter la télévision à la box ;

• connecter un ordinateur à un switch ;

• connecter un switch à une box internet ;

• connecter une console de jeux à la box internet.

Un cordon RJ45, à la différence d’un câble RJ45, possède des fiches qui lui permettent de se connecter aux prises et aux équipements multimédia.

Une connexion optimale comparée à la Wifi

Les câbles RJ45, ou câbles Ethernet, sont des câbles de courant faible utilisés pour transmettre des données sur un réseau filaire. Ils offrent généralement une connexion plus stable que le Wi-Fi, notamment pour les équipements fixes. Un câble réseau comporte 4 paires de fils torsadés, soit 8 conducteurs au total :

• vert et blanc-vert ;

• orange et blanc-orange ;

• bleu et blanc-bleu ;

• marron et blanc-marron.

Les quatre paires peuvent être utilisées pour une connexion Ethernet. Leur raccordement doit respecter le même schéma de câblage à chaque extrémité, généralement T568A ou T568B. Les prises RJ45 indiquent d'ailleurs ces deux repérages par un code couleur.

Choisir un câble RJ45 dépend de plusieurs critères :

• La catégorie : elle détermine les performances du câble pour la transmission des données, notamment le débit maximal pris en charge.

• Le blindage : il limite les perturbations électromagnétiques, notamment lorsque le câble passe à proximité de câbles électriques.

• Le grade : il correspond aux performances du câblage résidentiel et aux services qu’il peut prendre en charge.

• Monobrin ou multibrin : le cuivre rigide convient au câblage fixe, tandis que le câble souple est utilisé pour les cordons de raccordement.

• Cordon droit ou croisé : le cordon droit est aujourd’hui le plus courant ; le cordon croisé est devenu beaucoup plus rare avec les équipements réseau modernes.

Dans les logements neufs et certaines rénovations, la NF C 15-100 prévoit un réseau de communication en prises RJ45. Le nombre et l’emplacement des prises dépendent notamment de la configuration du logement. (promotelec.com)

Six catégories se trouvent couramment à la vente : 5e, 6, 6a, 7, 7a et 8, de la box domestique au centre de données.

Pour un logement équipé de la fibre, un câble Cat 5e peut suffire pour une connexion jusqu'à 1 Gbit/s. Pour anticiper des débits supérieurs, notamment avec du matériel réseau récent, préférez le Cat 6 ou Cat 6a : le Cat 6a permet notamment d'atteindre 10 Gbit/s jusqu'à 100 m dans les conditions prévues.

Pour les équipements PoE comme les caméras ou les points d'accès Wi-Fi, vérifiez surtout la compatibilité entre le câble, le switch et l'équipement alimenté. Le choix d'un câble à conducteur cuivre monobrin est également adapté au câblage fixe, notamment sur les longues liaisons.

Enfin, vérifiez le classement au feu du câble lorsqu'il est exigé par le type de bâtiment ou d'installation. Pour le câblage de communication des logements, la NF C 15-100 révisée prévoit notamment des exigences d'Euroclasse pour les câbles concernés.

Pour vous aider parmi la multitude de types de câbles disponibles, il existe 8 catégories permettant de simplifier le choix :

• Catégorie 5e : adaptée aux réseaux personnels (notamment l'ADSL).

• Catégorie 6 : c'est le minimum normatif pour les réseaux d'entreprises, et permet en plus l'utilisation du Gigabit Ethernet.

• Catégorie 6a : plus adaptée aux réseaux professionnels, cette catégorie autorise le mode « full duplex » (émission et réception de données simultanément).

• Catégories 7 et 7a : réservées aux très hauts débits, c'est à l'heure actuelle le type de câble le plus performant.

• Catégories 8 ; 8.1 et 8.2 : réservées aux très hauts débits en milieux industriels et tertiaires.

Un câble RJ45, quelle que soit sa catégorie, est composé de 8 conducteurs, on dit alors que le RJ45 est un 4 paires. Le câble RJ45 peut subir des perturbations qui altèrent et/ou peuvent neutraliser le signal de données, son blindage est donc à définir selon :

1. le rôle du câble ;

2. son emplacement ;

3. le type de signal à transmettre ;

4. sa bande passante.

Les blindages des câbles RJ45

En pratique : U/UTP suffit en usage domestique dès que le câble reste à plus de 30 cm des câbles d'alimentation, F/UTP devient nécessaire dans une gaine partagée avec du courant fort, et S/FTP se réserve aux environnements perturbés, avec un surcoût de 30 à 60 % et un rayon de courbure plus large.

Quel blindage pour quelle catégorie de câble RJ45

Toutes les catégories n'existent pas dans tous les blindages : la catégorie 5e se trouve surtout en U/UTP et F/UTP, tandis que la catégorie 6a et au-delà se vend quasi exclusivement en F/FTP ou S/FTP. Un blindage n'agit d'ailleurs que s'il est repris à la terre à une extrémité, ce qui suppose des prises RJ45 complètes blindées.

Le grade d'un câble RJ45 indique le nombre de services qu'il peut transporter dans une installation résidentielle : grade 1 pour le téléphone seul, grade 2 pour le téléphone et Ethernet, grade 3 pour y ajouter la télévision avec une bande passante étendue jusqu'à 900 MHz, et grade 3 TV satellite pour reprendre en plus un signal satellite jusqu'à 2 400 MHz. Pour un logement dont la télévision passe par le réseau, retenez au minimum du câble catégorie 5e grade 3 ; le grade 1 ne se justifie plus que sur une ligne téléphonique isolée.

La règle tient en une phrase : dans le mur, monobrin ; à la main, multibrin. Le monobrin possède un conducteur de cuivre plein par brin, en 23 à 24 AWG : rigide, il tient le signal jusqu'à 100 m et se raccorde par autodénudage sur une prise murale ou un connecteur keystone, ce qui en fait le câble du câblage fixe en gaine ou en goulotte. Il se vend en couronne de 25, 50, 100 voire 305 m. Le multibrin réunit plusieurs fils fins torsadés, en 26 AWG : souple, il supporte les flexions répétées et se termine sur une fiche RJ45 sertie, d'où son emploi pour les cordons de raccordement entre une prise murale et un appareil, de 0,25 à 5 m le plus souvent. Sertir du monobrin sur une fiche de cordon, ou l'inverse, provoque des faux contacts à terme.

Lorsque l'on parle de fiches de cordon RJ45, cela traduit que vous utilisez ou allez utiliser un cordon RJ45 et non un câble : un cordon est un câble sur lequel sont montées les fiches mâles à chaque extrémité. Un câble relie deux appareillages ensemble, et n'a donc pas de fiche, mais se branche directement.

Voici les 2 types de cordons RJ45 :

1. Le cordon RJ45 croisé

2. Le cordon RJ45 droit

Le cordon RJ45 croisé

Le cordon RJ45 croisé est de moins en moins utilisé, il sert principalement à connecter directement deux récepteurs entre eux (comme deux postes informatiques par exemple) sans passer par un réseau.

Le cordon RJ45 droit

Le cordon RJ45 droit est le plus répandu et le plus utilisé. Il sert à prolonger un signal (entre une prise RJ45 murale et un ordinateur ou un récepteur), à brancher un switch (la « multiprise » version réseau), à raccorder une Box internet, etc.

Un lien Ethernet en cuivre ne dépasse pas 100 m entre deux équipements actifs : c'est la limite qui commande tout le métrage. Les cordons confectionnés se vendent en 0,25 / 0,5 / 1 / 2 / 3 / 5 / 10 et 20 m ; le câble nu se commande en couronne de 25, 50 ou 100 m. Mesurez le cheminement réel, gaines et remontées comprises, puis ajoutez 10 % de marge et environ 30 cm à chaque extrémité pour le raccordement.

Côté budget, comptez 3 à 8 € pour un cordon Cat 5e ou Cat 6 de 1 à 3 m, 10 à 20 € pour 5 à 10 m, et jusqu'à 30 € et plus pour un cordon Cat 6a ou Cat 7 blindé de grande longueur. Au mètre, le câble en couronne se situe autour de 0,50 à 1 € en Cat 5e U/UTP et de 1 à 2,50 € en Cat 6a F/FTP, soit 40 à 120 € la couronne de 50 m. Ajoutez le prix des points de raccordement : une prise RJ45 complète coûte de 5 à 25 € selon la catégorie et le blindage.

Un câble Cat 6 améliore-t-il la vitesse de ma connexion fibre ?

Non : un câble ne crée pas de débit, il évite seulement de le brider. Si les ports Ethernet de votre box plafonnent à 1 Gbit/s, un cordon Cat 5e suffit ; la Cat 6 ou 6a ne se justifie que si box et équipements gèrent le 2,5 ou le 10 Gbit/s.

Peut-on utiliser un câble RJ45 en extérieur ou l'enterrer entre deux bâtiments ?

Seulement avec un câble marqué extérieur, à gaine polyéthylène résistante aux UV, voire à gel hydrofuge. Un passage enterré se fait sous fourreau ; un câble d'intérieur classique se dégrade en quelques saisons d'humidité et de gel.

Faut-il relier le blindage à la terre pour qu'il serve ?

Oui : l'écran d'un câble blindé n'apporte rien s'il n'est pas repris à la terre à une extrémité, via des prises et un panneau de brassage blindés. Sans cette reprise, un câble U/UTP éloigné des câbles d'alimentation fait mieux.

Faut-il acheter un cordon prêt à l'emploi ou du câble à sertir ?

Le cordon confectionné et testé en usine convient à toute liaison visible entre une prise et un appareil. Le câble à sertir s'impose pour le câblage fixe, mais suppose une pince à sertir, des connecteurs et de préférence un testeur, soit 30 à 60 € d'outillage à amortir.
