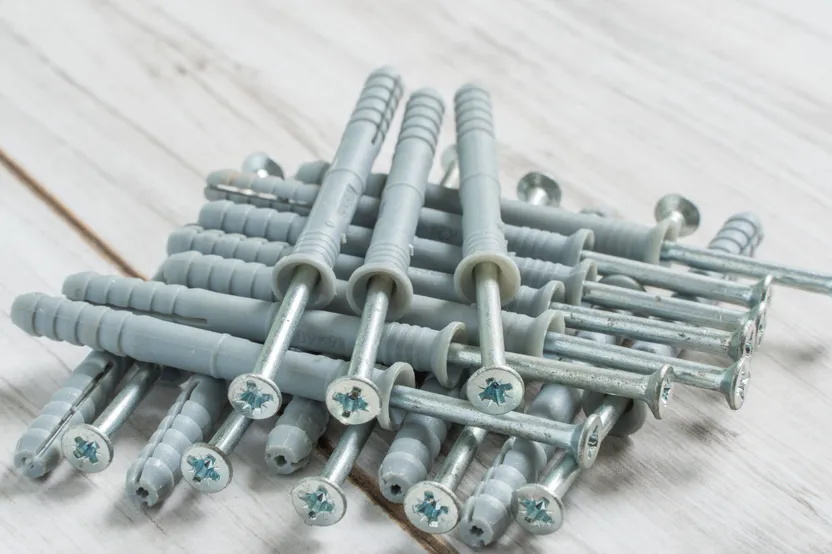

Comment choisir des chevilles ?

Les 2 chevilles de fixation indispensables à avoir dans sa caisse à outils

En matière de chevilles, le moins que l’on puisse dire, c’est que l’on a l’embarras du choix et que le néophyte à de quoi s’y perdre… Si ce que vous avez à fixer est aussi banal qu’une étagère, un cadre, un miroir, un meuble haut, une applique, un porte-manteau, des rideaux, etc., nous vous conseillons deux types de chevilles :

1. La cheville Molly pour le Placo.
2. La cheville à verrouillage de forme tout support.

La cheville Molly pour le Placo

Spécialement conçue pour le Placoplatre, la cheville Molly est la cheville recommandée pour le Placo. Avec cette cheville, vous êtes certain d’avoir fait le bon choix et que votre fixation tiendra dans le temps. Vous devrez acheter une pince pour la mettre en place, mais ça reste un bon investissement au vu du service rendu.

La cheville à verrouillage de forme tout support

Avec la cheville à déformation, ou cheville à verrouillage de forme, vous êtes certain de faire le bon choix quel que soit le matériau dans lequel vous allez fixer votre cheville. Si vous percez un matériau creux, de la brique par exemple, la cheville va se déformer (elle va “faire un nœud", ce qui va l’immobiliser) lorsque vous allez visser la vis. Si vous percez un matériau dur, le béton par exemple, la cheville va s’expanser (se gonfler dans le matériau) lorsque vous allez visser la vis.

Ensuite, il ne vous reste plus qu’à choisir le diamètre de la cheville qui détermine la charge supportée. En gros, une cheville de 5 mm avec une vis de 4 supporte moins de 20 kg.

Excepté dans le Placoplatre, et seulement pour les chevilles auto foreuses, toutes les chevilles de fixation nécessitent l'usage d'une perceuse.

Les principaux supports creux

On distingue principalement 6 matériaux creux :

1. La brique creuse : la brique creuse est de couleur rouge, ces parois sont minces et sa structure est alvéolée.
2. La brique creuse plâtrière : la brique plâtrière est identique à la brique creuse à l'exception qu'elle est plus fine.
3. Le parpaing creux : le parpaing creux est le plus commun des matériaux creux, il existe en différentes épaisseurs et a des parois minces.
4. La plaque de plâtre alvéolaire : la plaque de plâtre alvéolaire est composée de deux plaques de plâtre standards séparées par une structure alvéolaire espacée de quelques centimètres.
5. La plaque de plâtre isolée : il s'agit d'une plaque de plâtre à laquelle est ajouté un isolant comme du polystyrène, de la laine de verre ou de la laine de roche.
6. La plaque de plâtre ou Placo : connue également sous le nom de BA13, le placo est une plaque composée de plâtre et de carton d'une épaisseur de 13 mm et aux bords amincis.

Bon à savoir, le hourdis est un parpaing creux utilisé spécialement pour les planchers. Le hourdis est associé à des poutres de béton précontraint.

Quelle cheville pour un mur en Placo

Réservée à la fixation d'objets légers dans les plaques de plâtre, elle convient selon son diamètre pour des charges inférieures à 10 kg non dynamiques. Cette cheville est composée de plusieurs ailettes en nylon, et peut être bi-matière. Dans un matériau creux autre que le placo, et dans les matériaux pleins, cette cheville supporte des charges bien plus élevées. la cheville à déformation est la cheville incontournable à avoir.

Cheville autoforeuse ou cheville autoperceuse

Avec ou sans trou dans un support creux et tendre (recommandée pour le placo), la cheville à visser, dite cheville autoforeuse ou cheville autoperceuse, se visse dans la paroi. C'est son filetage extérieur qui l'a rend solidaire du support. Ensuite, le fait de visser la vis écarte légèrement l'intérieur de la cheville renforçant ainsi la rigidité de l'ensemble. La cheville autoforeuse est toutefois réservée aux charges légères inférieures à 10 kg.

Chevilles taraudeuses

Variante de la cheville autoforeuse, les chevilles taraudeuses sont dédiées au Placoplatre et sont autoforantes également. Elles disposent d'une ailette qui se rabat contre le support comme les chevilles à bascule. L'ailette étant bloquée par l'action du vissage, les chevilles taraudeuses supportent des charges verticales non dynamiques de 10 kg environ.

Cheville à bascule

Principalement utilisée pour les fixations au plafond. La cheville à bascule est composée d'une vis et de plusieurs ailettes en métal munies de ressorts. Une fois introduite dans un trou et après avoir traversé le support, les ressorts de la cheville à bascule libèrent les ailettes qui viennent se plaquer au dos du support. Le vissage rend le tout solidaire. Le principal inconvénient des chevilles à bascule est qu'il est nécessaire de percer assez gros pour que tout le mécanisme puisse traverser le support. Supporte une charge de 5 kg maxi dans le Placo.

Chevilles Molly ou cheville pour plaque de plâtre

Très connues dans le milieu du bâtiment sous le nom de « chevilles Molly ». Ces chevilles sont en métal et composées d'une vis et d'un corps déformable à ailettes. Pour pouvoir les mettre en place, il est nécessaire de s'équiper d'une pince à cheville appelée également pince à expansion. Supportent des charges allant de 20 à 50 kg.

La pose de la cheville Molly en résumé

Pour leur pose, une fois le trou réalisé, il suffit de mettre en place l'ensemble (cheville + vis), de sertir la cheville avec la pince (ce qui a pour effet de déformer les ailettes en venant les plaquer au dos de la plaque de plâtre en forme d’étoile) et de visser. Offrant une bonne résistance mécanique, c'est la cheville idéale pour toute fixation dans le Placoplatre.

Les chevilles Molly ® peuvent se poser sans pince car les branches sont pré-cintrées ; toutefois, les picots de la collerette endommagent le Placoplâtre® lors de l’expansion résultant du vissage.

Le scellement chimique est un système de fixation composé d’un tamis, de résine et d’un durcisseur. Une fois le trou réalisé, on injecte le mélange de produits à l'aide d'une seringue ou d'un pistolet dans le tamis – cheville perforée permettant la diffusion du produit fixateur. Lorsque la cheville est remplie, le produit s’échappe par les alvéoles de cette dernière ce qui permet d’élargir la surface de fixation – en créant un ensemble rigide.

Le trou ainsi rempli de résine et de durcisseur, il suffit de mettre en place la vis ou le goujon et d'attendre que la résine durcisse et rigidifie l’ensemble. Le scellement chimique est à réserver aux charges lourdes ou sujettes à l’arrachement.

Il est conseillé d’utiliser des chevilles à expansion et verrouillage de forme dans les matériaux creux car où que se situe le forage, la double technologie de fixation permettra à la cheville de s’immobiliser de toute part dans le support. La cheville à frapper s’insère à travers la pièce à fixer ; elle n’est utilisable qu’une fois et elle est démontable à l’aide d’un tournevis. Idéale pour la fixation de tasseaux, rails, menuiseries etc. dans les matériaux creux et pleins.

Les principaux supports pleins

Les 5 principaux matériaux pleins

On distingue principalement 4 matériaux pleins :

1. Le béton : le béton est composé de granulats, de sable et de ciment. S'il n'est pas mélangé à du granulat, c'est un mortier.
2. La brique pleine : la brique pleine est le plus souvent de couleur rouge. Aussi connue sous le nom de Clincker, elle est assemblée avec du mortier.
3. Le parpaing plein : il s'agit d'un bloc de béton allégé qui ne présente pas de vide.
4. La pierre : sa densité et dureté est relative à sa composition.

Les 4 matériaux pleins friables

On distingue principalement 4 matériaux pleins friables :

1. Le béton cellulaire : le béton cellulaire se présente en format bloc (comme un parpaing) ou carreau de différentes dimensions. Légers et poreux, les blocs se collent avec une colle pâte d'assemblage spécifique.
2. Le carreau de plâtre : le carreau de plâtre peut être plein ou creux, hydrofuge ou non, de différentes épaisseurs et de grand format (50 x 66 cm).
3. La pierre reconstituée : la pierre reconstituée se présente sous différents formats (plaque ou bloc), elle est constituée de poudre de pierre agglomérée par un liant.
4. Le pisé et torchis : le pisé est constitué de terre argileuse à laquelle de la paille est mélangée, il constitue un mur porteur plein épais (de 30 à 80 cm) ; le torchis est une structure bois dont les espaces sont comblés par un mélange de terre et de paille, la terre n'a pas de rôle porteur.

Les types de chevilles pour murs pleins

Quelle cheville pour un matériau plein

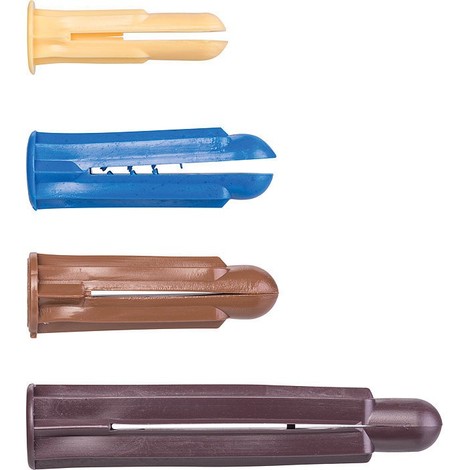

Cheville à expansion ou cheville à écartement

Composée de plusieurs lamelles en nylon, la cheville à expansion prend place dans un trou. Les différentes lamelles s'écartent sous l'action du vissage pour venir se plaquer aux contours du trou, le tout est ainsi rendu solidaire. Selon la taille, la cheville à expansion supporte des charges moyennement lourdes.

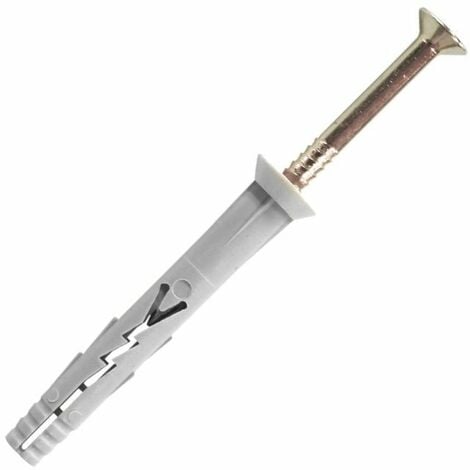

Une fois le trou réalisé au bon diamètre, la cheville à frapper est plantée directement au marteau (en frappant la tête de vis), ce qui a pour effet de la rendre solidaire avec le support. Elle ne s'utilise qu'une fois et elle idéale pour les fixations qui ne sont pas vouées à être déplacées (rails, liteaux etc.).

Identique sur le principe à une cheville à expansion, la cheville boulon se différencie sur sa résistance mécanique. Réservée aux charges lourdes, et utilisée de préférence dans du béton, la cheville boulon, ou goujon, est composée d'une bague et d'un boulon (vis + écrou). Une fois mise en place dans le trou, le fait de serrer l'écrou écarte la cheville à l'intérieur du trou et la rend donc solidaire avec le support. La cheville boulon est également appelée goujon d'ancrage ou goujon d'expansion.

Quelle que soit la charge, préférer des chevilles extra-longues à expansion et déformation dans les matériaux pleins friables. Si la charge est lourde, utiliser une cheville tamis avec tige filetée à scellement chimique.

Cheville métallique à grande expansion

Les chevilles métalliques à grande expansion sont conçues pour supporter des charges très lourdes, jusqu'à plus de 800 kg pour les M12 dans les matériaux pleins. Convient également pour les matériaux creux, ces chevilles se verrouillent lors du vissage de la vis dans le corps de cheville, les ailettes s'écartant lors du rapprochement.

Les chevilles universelles pour tous types de supports

Cheville à verrouillage de forme

Ce type de chevilles, en nylon, convient pour toutes les  fixations légères dans le Placo, les fixations mi-lourdes dans les supports creux, et lourds dans les matériaux pleins.

Les chevilles universelles tous supports ne sont ni plus ni moins que des chevilles à déformation ou verrouillage de forme.

Cheville crampon

Grand classique de la cheville, la cheville Crampon s'utilise dans les matériaux creux et pleins et de préférence pour la fixation de charge légère. Sa large collerette lui permet de ne pas glisser dans le trou. A utiliser toutefois de préférence dans les matériaux pleins. La cheville Crampon est une cheville plastique à expansion.

Quel diamètre de cheville

En fonction de vos travaux, et pour que la fixation soit efficace, il est nécessaire de définir les deux caractéristiques d'une cheville :

1. Le diamètre
2. La longueur

Le diamètre de la cheville

Le diamètre est directement lié à la résistance mécanique et représente un critère fondamental. On peut regrouper les différents diamètres en trois familles, chacune d'entre elles adaptée à des charges courantes :

• charge < 20 kg, le diamètre va de 3 à 5,5mm ;
• 20 kg < charge < 50 kg, le diamètre varie de 6 à 8 mm ;
• charge > 50 kg, diamètre > 10 mm.

La longueur de la cheville

La longueur est directement liée à l'épaisseur du support. Pour un même diamètre, préférez la longueur la plus grande. Cela permet de mettre en place une vis longue, rigidifiant d'autant plus la fixation.

La collerette permet à la cheville de ne pas glisser dans le fond du perçage, elle est livrée avec ou sans. Les ailettes, elles, empêchent la cheville de tourner sur elle-même lors du vissage de la vis.

Généralement, il suffit de choisir une vis de diamètre 1.5 mm inférieur au diamètre de la cheville pour les chevilles jusqu'à 10 mm, et de 2.5 mm au-delà.

7 Trucs et astuces pour mieux choisir ses chevilles de fixation

1. Excepté pour les charges légères, privilégier systématiquement les chevilles Molly dans le Placo.
2. Concernant les fixations lourdes dans les matériaux creux, il est conseillé d'utiliser le scellement chimique. Le coût est plus élevé mais la fixation est meilleure, sécuritaire et durable.
3. Pour tout ancrage dans un matériau plein, préférer les goujons d'ancrage - qui ne sont techniquement pas des chevilles mais qui fixent tout autant un élément à un support.
4. Une pince Molly premier prix se déforme si les chevilles sont de gros diamètre, choisir une pince à expansion de qualité est impératif car dans le cas contraire, la pince se tord sous l'effet de l'expansion et la cheville ne s'écarte pas.
5. Fixer une cheville dans le pisé est souvent problématique, le mieux est de choisir des chevilles très longues et de percer 1 mm voire 2 mm plus faible que le diamètre de la cheville.
6. Si la nature du support est inconnue, utiliser des chevilles à verrouillage de forme, également appelée chevilles à déformation.
7. Parce qu'elles peuvent supporter plusieurs centaines de kilos, les charges très lourdes dans les matériaux pleins sont à fixer avec des chevilles métalliques à expansion.
