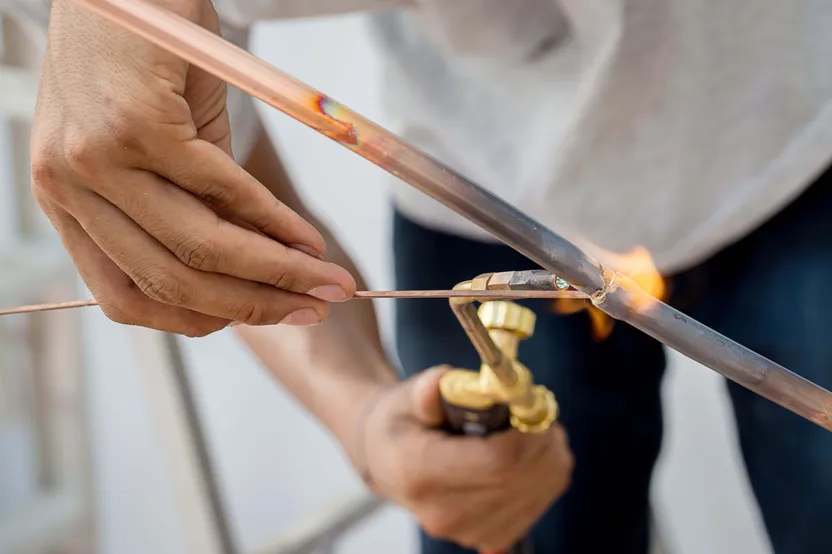

Comment braser des tuyaux en cuivre

Qu'est-ce que le soudobrasage

On trouve principalement des raccords en cuivre pour assembler ces tuyauteries mais aussi des raccords en laiton pour les connections aux différents appareils sanitaires (chauffe-eau, baignoire, douche, lavabos et WC).On peut souder ces raccords sur des tubes en cuivre mais l'utilisation du mot soudure est impropre puisque l'on ne fond pas les matériaux entre eux, il s'agit de soudobrasage, d'un assemblage par brasage, par capillarité.

Les principaux raccords en cuivre

Les raccords en cuivre sont déclinés en différents diamètres : 6-8 ; 8-10 ; 10-12 ; 14-16 ; le premier chiffre étant le diamètre intérieur et le second le diamètre extérieur. Les raccords cuivre sont proposés sous différentes configurations (coude, té, manchon etc.), cette dernière étant à déterminer selon les besoins de l’installation.

Schéma d'utilisation des différents raccords cuivre de plomberie

Etapes de réalisation

1. Préparer la zone de brasage

2. Décaper la zone à braser

3. Braser le cuivre

4. Vérifier l'étanchéité de la brasure

Comparatif entre brasure tendre et brasure forte

Le cuivre est depuis des lustres leader des moyens de transport d'eau, de gaz et divers fluides. Solide, imputrescible, auto-protecteur, il offre de nombreuses possibilités de configuration de réseaux. Principalement présent au niveau du sanitaire et du gaz dans une maison, voyons ensemble les différentes méthodes d'assemblage de ces canalisations et de leurs accessoires. Deux types de brasure se différencient :

• brasure tendre – température de fusion inférieure à 450°C ;

• brasure forte – température à partir de 700°C.

Disons de suite les choses clairement, s'il s'agit de souder des tuyauteries d'eau les deux techniques sont valables avec bien entendu quelques restrictions pour la brasure tendre. S'il s'agit de souder des tuyauteries de gaz attention DANGER, réglementation à respecter et interdiction d'utiliser cette technique. Ne pas avoir utilisé des matériaux agréés pourrait vous coûter l'installation à refaire !

Brasure tendre

La brasure à l'étain est principalement concernée. Un petit chalumeau mono gaz ou lampe à souder utilisant des cartouches jetables à soupape au butane ou mieux au propane suffit à porter les pièces à assembler à la température de fusion de l'étain (450°). L'utilisation d'étain contenant du plomb est à proscrire pour l'eau potable. Si vous avez peu de soudures à réaliser, utilisez le kit soudure cuivre étain valable sur l'eau potable.

Réaliser une brasure tendre

• Atteindre la température avec le chalumeau, celle-ci est en général comprise entre 230 et 270°C même si en théorie 450°C sont préconisés.

• Passer le décapant qui est aussi un liant cuivre/étain sur le tube et le raccord.

• Etamer séparément les parties qui doivent s'emboiter l'une dans l'autre.

• Introduire le tube dans la partie femelle du raccord tout en chauffant la zone d'assemblage. Ainsi on est assuré d'avoir une surface de contact optimisée en vue de garantir l'étanchéité.

• Passer un chiffon humide sur la brasure encore chaude.

A noter : Il faut savoir que si la tuyauterie est susceptible d'être soumise à des températures négatives, c'est bien au droit de l'assemblage que la tuyauterie cédera et bonjour l’inondation !

Brasure forte

Assurément la plus utilisée par les professionnels pour l'assemblage cuivre/cuivre ou cuivre/laiton. Utilisation d'un chalumeau mono-gaz (mélange butane propane optimisé) ou chalumeau bi-gaz tel que le chalumeau oxyacétylénique : le top en la matière.

Métal d'apport pour assemblage cuivre/cuivre

Utilisez des baguettes de métal d'apport au cupro-phosphore auto-décapantes ou nues avec flux décapant adapté. Température de fusion entre 715 et 900°.

Métal d'apport pour assemblage cuivre/laiton

Utilisez du métal d'apport à base d'argent enrobé ou nu avec décapant adapté. Attention de ne pas fondre le laiton, la température de fusion étant plus basse que celle du cuivre.

Métal d'apport pour assemblage tuyaux et raccords pour le gaz

Métal d'apport brasure argent. Ces produits doivent impérativement présenter l'agrément ATG pour que l'installation soit validée par un expert GDF. Ces produits sont à garder et à ranger soigneusement dans leur emballage et préservez-les de l'oxydation. Avec le temps il sera toujours agréable de reconnaitre un matériau d'un autre grâce à son identification.

Braser un tube de cuivre avec un poste à souder oxyacétylénique : les gestes en vidéo

Tout d'abord les parties à assembler doivent être très propres, brillantes. Nettoyez avec du papier de verre, un tampon ménager en métal ou une brosse métallique. Vous pouvez compléter la préparation du cuivre en le nettoyant avec de l'alcool à brûler imbibé sur un chiffon. L'alcool à brûler est obligatoirement tenu éloigné des flammes de chalumeau.

Pensez à protéger l'environnement de la soudure surtout s'il elle se situe près d'un mur ; pour cela utilisez l'écran de protection thermique.

Selon le type de brasure retenu, utilisez impérativement le décapant (flux) préconisé par le fournisseur de baguettes de métal d'apport. Souvent un récipient comportant un pinceau permet d'appliquer ce produit sur les 2 parties à assembler (extérieur tube et intérieur manchon).

• A la différence de la brasure à l'étain, il n'est pas nécessaire d'appliquer du métal d'apport avant l'emboitement.

• Assemblez les deux pièces et chauffez-les de manière régulière à la température requise. La baguette est présentée à proximité du joint et dès qu'elle commence à « filer », vérifiez qu'un cordon de métal ceinture bien le point d'assemblage.

• Dans le cas de brasure d'argent, le cordon est réalisé très rapidement : dès sa réalisation, écartez aussitôt la flamme de la zone de chauffe.

• Plongez ensuite tube et raccords dans l'eau froide ou appliquez un chiffon mouillé.

Effectuez la mise en eau de l'installation et en cas de fuite, procédez à la vidange totale du réseau et reprenez les brasures défaillantes. En point bas du circuit, il est judicieux de prévoir des robinets de purge totale qui pourront servir également à vider les tuyauteries en cas d'absence du domicile afin d'éviter le gel des parties non protégées.

Sécurité et stockage des outils et produits dangereux

• Portez hors d'atteinte des enfants les produits chimiques dangereux (décapant, flux) et les chalumeaux.

• Brasez dans un endroit ventilé et avec les Equipements de protection individuelles adéquates.

Savoir-faire

La brasure ne demande aucune compétence particulière. Le nettoyage des tubes et raccords en cuivre à assembler doit être réalisé minutieusement et les tuyaux doivent être chauffés uniformément pour la bonne réalisation de la brasure.

Temps de réalisation

5 mn par brasure

Nombre de personnes conseillé

1 personne

Outils et consommables

• Lampe à souder ou chalumeau oxyacétylénique selon la brasure choisie

• Etain ou baguettes de métal d’apport

• Tampon ménager en métal

• Raccord

• Décapant

Equipements de protection individuelle

• Lunettes de protection

• Masque de protection respiratoire

• Vêtement de travail

• Tablier de soudeur

• Gants de soudeur

• Chaussures de sécurité

• Ecran de protection thermique selon l’environnement

La liste ci-dessus est non exhaustive. Les équipements de protection individuelle sont à adapter à chaque situation de travail.
