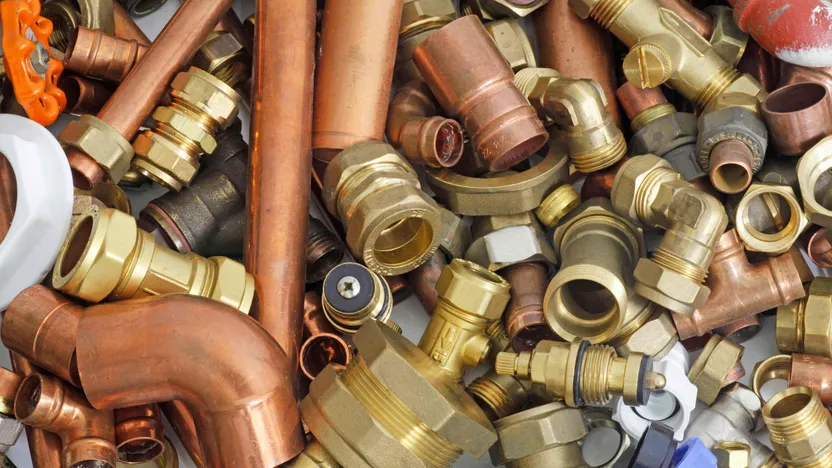

Comment choisir ses raccords de plomberie

Pour aller à l’essentiel, voici les spécificités des principaux raccords de plomberie :

• Les raccords en cuivre se brasent et nécessitent pour leur pose des outils de plombier comme un chalumeau ou une lampe à souder.

• Les raccords bicônes permettent de raccorder les tuyaux en cuivre sans soudure, leur installation est simple et rapide et se réalise avec de simples clés de serrage.

• Les raccords à visser se vissent et leur étanchéité s'obtient avec du Téflon, de la filasse et de la pâte à joint ou avec un joint, on les utilise dans les installations d'adduction d'eau et pour se raccorder sur les équipements sanitaires.

• Les raccords PER se raccordent sur les tubes PER, ils s'assemblent sans soudure avec des outils dédiés ou par compression selon le type.

• Les raccords PVC se montent sur les installations d'évacuation d'eaux usées sans pression (PVC gris pour l'habitat et usage domestique) ; ces mêmes raccords sont gris-bleu foncés s'ils sont à installer sur un réseau avec pression. Ils sont à coller et ne nécessitent aucun outillage spécifique pour leur pose.

• Les raccords à compression PE s'utilisent sur les réseaux de tuyaux polyéthylène (alimentation générale) ; ils se raccordent en se vissant.

Une installation de plomberie est dans 90 % des cas en cuivre, vous serez donc amené à utiliser, selon vos compétences et besoins, des raccords cuivre, des raccords bicônes, des raccords à visser et des raccords PVC, qui seront le plus souvent d’évacuation.

Raccord à souder

Raccord cuivre

Les raccords en cuivre s’assemblent par brasage sur les tuyaux en cuivre , le brasage est une technique de soudage :

• le brasage fort est pour l’eau chaude et le chauffage ;

• le brasage froid est destiné à l’eau froide.

La soudo-brasure se réalise avec un chalumeau ou une lampe à souder et un métal d’apport déterminé selon les métaux à braser.

Les raccords à souder sont dimensionnés au diamètre des tuyaux en cuivre et configurés selon les besoins de l’installation (coude, té, manchon, etc.).

Raccord sans soudure

Raccord à visser

Les raccords à visser sont sans grande surprise à visser. Leur étanchéité est garantie par l’application de téflon ou de filasse sur leur filetage.

Utilisés dans le réseau domestique, ils sont en laiton ou galva, et sont déclinés sous différents pas de vis dont la taille est exprimée en millimètres ou pouces. Les raccords à visser sont mâles, femelles ou mâles-femelles. Ils sont utilisés comme coude, té, manchon ou bouchon et peuvent nécessiter un joint.

Raccord bicône ou à olive

Un raccord bicône permet de raccorder deux tuyaux en cuivre sans brasage, mais par vissage. C’est la solution pour une connexion rapide et efficace. Leur principe de fonctionnement est simple : une bague déformée sous l’action du vissage rend étanche la connexion du raccord sur le tuyau en cuivre. Parfait pour qui ne possède ni lampe à souder ni chalumeau.

Raccord PER

Le PER désigne un matériau, le polyéthylène réticulé, et les raccords permettent de constituer un réseau.

Le PER est un tuyau souple utilisé en rénovation en installation d’eau et de chauffage sa facilité de pose (sans brasage). On distingue quatre types de raccords PER :

• raccord à compression ;

• raccord à sertir ;

• raccord à glissement ;

• raccord automatique.

Raccord PER à compression

Comme son nom l'indique, l'étanchéité est assurée par l'écrasement du tuyau sur le raccord. L'écrasement étant effectué grâce à un écrou, un raccord à compression ne nécessite donc qu'une clé plate de la bonne taille pour être monté.

Raccord PER à sertir

Un peu plus complexe à assembler qu'un raccord à compression, l'étanchéité est ici assurée par sertissage du raccord sur le tuyau PER.

Ce raccord nécessite une pince à sertir.

Raccord PER à glissement

C'est le plus fiable des raccords PER. Il est entre autre utilisé dans les circuits de chauffage où l'étanchéité doit être parfaite et durable.

Relativement complexe à assembler, ce type de raccord nécessite un savoir-faire et un matériel adapté (pince à évasement et pince à glissement).

Raccord PER automatique

À l'image du raccord à compression, le raccord automatique ne nécessite pas de connaissance ni de matériels particuliers.

L'assemblage se réalise grâce à un clips qui se bloque ensuite à l'aide d'un écrou. Très facile à monter, il demeure néanmoins le moins résistant des raccords PER.

Raccord à coller

Raccord PVC évacuation

Le PVC d'évacuation désigne un type de PVC qui n'est pas conçu pour supporter une pression interne quelconque ; l'écoulement se fait donc de façon gravitaire. On retrouve ce type de PVC dans l'écoulement des éviers, lavabos, douches, baignoires et toilettes.

Pour constituer un réseau d'évacuation, nous avons donc à notre disposition des raccords PVC de tout type (coudes, tés, manchons, réductions, etc.) et de tout diamètre. Ces raccords se montent par collage (colle spéciale PVC), assurant ainsi un assemblage rigide et étanche.

Raccord PVC pression

A la différence du PVC d'évacuation, le PVC pression (comme son nom l'indique) supporte, dans une certaine limite selon ses caractéristiques (16 bars maximum le plus souvent), une pression interne. Il peut donc être utilisé dans de l'adduction d’eau.

Pour constituer un réseau en PVC pression, on trouve également tous sortes de raccords (coudes, manchons, tés, réductions, raccords à visser, vannes, clapets anti-retours, etc.).

Ces raccords se montent soit par collage (dans le cas d'un emboîtement mâle / femelle), soit par vissage dans le cas d'une vanne ou d'un clapet anti-retour, d'un raccord union, etc.

Utilisation des raccords sur une installation domestique sanitaire

Déclinaisons des raccords cuivre à souder

Manchon

Un manchon permet de raccorder deux tuyaux en union droite.

Les deux tuyaux seront de même diamètre, sinon le raccord se nomme réducteur ou réduction.

Coude

Il existe des coudes de différents angles dont les plus communs sont 27°, 45° et 90°. Ils sont envasés de manière à ce que le tuyau cuivre s’insère à l’intérieur pour le brasage. Pour leur facilité de montage, les coudes cuivre à souder s’utilisent principalement en rénovation ou lors de réparations. Dans une installation neuve, il est plus simple et plus fiable de couder directement le tuyau en cuivre (couronne de cuivre recuit) avec une cintreuse. Les coudes sont de même diamètre.

Réducteur

En bref, un réducteur est exactement comme un manchon, sauf qu'il permet d'assembler deux tuyaux de diamètres différents.

Les écarts de diamètre sont limités à une taille.

Té

Un té est un raccord en forme de T qui permet d'assembler trois tuyaux ou éléments ensemble.

Les tés peuvent présenter trois entrées de même diamètre ou combiner une réduction.

Bouchon

Un bouchon permet de condamner un tuyau.

Toujours configuré en femelle, ils sont à braser à l'extrémité du tube cuivre à condamner.

Raccord à visser à collet battu

Le raccord à visser à collet battu permet d'assembler un tuyau cuivre rigide sur un autre élément ou un raccord à visser. Le terme « collet battu » désigne la forme donnée à l’extrémité d'un tuyau rigide sur laquelle vient se bloquer le raccord à visser. Un joint doit être fixé sur la partie plate créée par le collet battu.

Dimension des tuyaux cuivre dans une installation domestique

Raccord laiton ou raccord galva : quelle différence ?

Le galva offre une très bonne résistance à l’oxydation en milieu humide et une meilleure résistance mécanique à l’abrasion que le laiton. Il affiche également une meilleure résistance au cisaillement et à la traction. Son utilisation est déconseillée à proximité d’acier non galvanisé et en milieu humide car un phénomène de corrosion galvanique pourrait se produire. Ils sont utilisables dans les circuits d’eau potable et de chauffage (≤ 60°C). Le laiton est plus malléable et présente une bonne résistance à l’oxydation en milieu humide.

Types de raccords à visser

Manchon

Un manchon est un raccord droit qui unit deux tuyaux de même diamètre.

Selon les besoins ; il peut être mâle, femelle ou mâle/femelle : MM12/17 ; MM15/21 ; FF 20/27, etc.

Coude

Un coude permet de changer de direction, son angle diffère selon l'orientation à donner : 27°, 45° ou 90°. Tout comme le manchon, il peut être mâle, femelle ou mâle/femelle, et peut inclure une réduction.

Té

Un té permet d’assembler trois tuyaux. Il peut être mâle, femelle ou mâle/femelle. L'arrivée perpendiculaire aux deux autres peut être ou non de même diamètre.

Mamelon

Un mamelon est un raccord mâle-mâle de dimension égale qui permet de raccorder deux emmanchements femelles.

Réducteur

Un réducteur permet d'assembler deux tuyaux de diamètres différents, mâle ou femelle : M20/27-F15/21 ; F12/17-M15/21, etc.

L’écart entre les deux tailles est limité (deux tailles maximum).

Bouchon

Un bouchon permet de fermer une canalisation ou d’obstruer un élément. Il est mâle ou femelle, selon le raccord sur lequel il se visse.

Tube fileté

Un tube fileté permet de raccorder deux raccords femelles distants entre eux de plusieurs centimètres.

Un raccord bicône est un raccord laiton sans soudure. L’étanchéité est obtenue par une bague, qui serrée par un écrou, se déforme jusqu’à s’écraser entre le tuyau et le raccord. L’avantage premier est sa facilité d’utilisation : le raccord à olive se monte avec une clé plate et ne nécessite aucun savoir-faire, il suffit de le choisir selon le diamètre du tuyau cuivre et de visser.

Le raccord à olive ne demande ni soudure, ni joint, ni téflon (ou filasse) et ne s'utilise qu'avec des tuyaux en cuivre rigide (et pas en couronne). Le raccord bicône ne s’utilise qu’une fois : si vous le dévissez une fois installé, il perdra son étanchéité et vous serez alors obligé de changer la bague (ces dernières sont détaillées).

Tailles et utilisations des raccords bicônes

Installation PER

Comme nous l'avons vu plus haut, le PER est une matière plastique plus ou moins souple utilisée pour les canalisations de plomberie, sanitaire ou chauffage.

Ce type d'installation ne nécessite pas de connaissances particulières en plomberie. Aucun besoin de braser et le matériel nécessaire est relativement restreint.

Types de raccords PER

Raccord à glissement

Ce type de raccord est principalement utilisé dans les réseaux de chauffage car une fois posé, il est très fiable au niveau de la solidité et des fuites éventuelles. La mise en place du raccord à glissement demande une certaine technique et des accessoires spécifiques (pince à évasement et pince à sertir).

Raccord à sertir

Le raccord à sertir permet d'assembler des tuyaux PER sur des éléments de plomberie de façon définitive. En effet, le raccord se déforme sous l'action d'une pince à sertir et devient définitivement solidaire de la canalisation.

Raccord à compression

C'est le raccord type pour les tuyaux de gros diamètre notamment (comme l'alimentation en eau d'une maison), mais il s'utilise aussi partout ailleurs. La liaison se fait grâce à une bague métallique qui, sous l'action d'un écrou, écrase le tuyau sur le raccord. De ce fait, tout devient solidaire et étanche. L'avantage du raccord à compression est qu'il est facilement démontable.

Raccord automatique

C'est le raccord PER le plus facile à monter, mais aussi le plus fragile ! Il ressemble beaucoup à un raccord à compression en dehors du fait qu'ici, c'est un clips qui assure la liaison. Ce clips est bloqué par un écrou.

Configuration des raccords PER

Il existe une alternative aux raccords métalliques pour connecter et assembler des tuyaux en PEHD (Polyéthylène Haute Densité), les raccords à compression en polyéthylène. Ces raccords fonctionnent exactement comme n'importe quel autre raccord à compression, l’étanchéité s’obtient en vissant. En général, ils sont réservés aux gros diamètres (à partir de 16 mm et jusqu'à 90 mm). On les retrouve donc souvent sur les alimentations générales en eau des bâtiments.

Diamètre et utilisation des raccords en polyéthylène

PVC évacuation et PVC pression : quelle différence

Le PVC d'évacuation

Le PVC évacuation (ou PVC simple) est un matériau plastique quine supporte pas la mise en pression. L'écoulement à l'intérieur d'un réseau en PVC évacuation doit se faire de façon gravitaire.

Utilisé pour toutes vos évacuations sanitaires (évier, lavabo, douche, baignoire, eaux pluviales, etc.), le PVC d'évacuation est reconnaissable grâce à sa couleur gris clair.

Le PVC pression

Très résistant, le PVC pression est plus épais que le PVC d'évacuation. On peut donc l'utiliser pour l'adduction d'eau (qui est donc par définition sous pression). Il peut servir à la réalisation d'un réseau d'alimentation en eau potable, un réseau de pompage, etc. Le PVC pression est reconnaissable grâce à sa couleur gris foncé.

L'intégralité de votre réseau d'évacuation, eaux ménagères (cuisine, salle de bains, etc.), eaux vannes (les toilettes) ou eaux pluviales confondues, peut être réalisée en PVC à condition de respecter quelques règles.

Tout ce réseau se constitue et s'assemble en grande majorité par collage. Une pente minimale doit être respectée pour que l'écoulement se fasse correctement et qu'aucun déchet ne bouche le réseau. L'ensemble des canalisations d'eaux usées se rejoint dans un regard de collecte avant de partir dans votre installation d'assainissement (fosse septique), ou au réseau d'eaux usées public.

Les eaux pluviales, quant à elles, peuvent être épandues, captées et stockées, ou évacuées dans un réseau, un fossé, un ruisseau, voire un récupérateur d’eau de pluie.

Diamètres et utilisation du PVC d'évacuation
