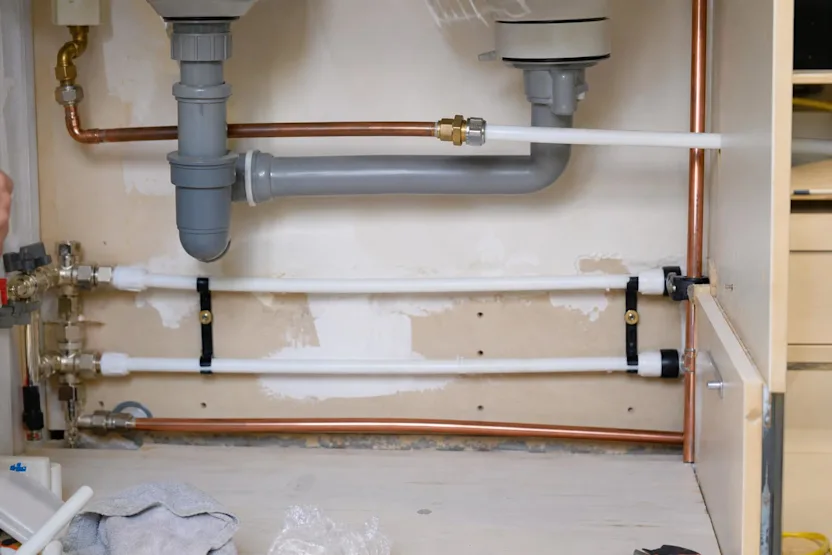

Raccord PER cuivre : quel modèle choisir et comment réussir la pose ?

Avant de choisir un raccord PER cuivre, il faut d'abord déterminer le type de raccordement nécessaire. Dans la pratique, la plupart des installations correspondent à quelques configurations classiques : ajout d'un point d'eau, prolongement d'un réseau existant ou remplacement d'une portion en cuivre par du PER.

Les situations les plus courantes

On retrouve principalement quatre configurations : une rénovation partielle où l'on prolonge un réseau cuivre existant en PER, l'ajout d'un point d'eau (lave-linge, robinet extérieur, mitigeur de cuisine déplacé), le remplacement d'une portion abîmée par un tube neuf plus simple à passer, ou encore la reprise d'une attente cuivre laissée en filetage. Dans tous ces cas, le PER prend le relais parce qu'il se passe en gaine, se cintre à la main et se travaille sans chalumeau. Le cuivre existant, lorsqu'il est encore en bon état et correctement dimensionné, peut alors rester en place.

Les cas qui sortent du cadre

Un raccord PER vers cuivre n'a pas sa place partout. Le PER ne va pas sur le gaz, ne remonte pas sur une colonne collective d'immeuble, et ne remplace pas une brasure sur un cuivre ancien piqué qui demanderait plutôt une reprise complète. Le PVC, souvent confondu avec les tubes d'alimentation, reste réservé à l'évacuation : il ne se raccorde pas ici.

C'est le point qui coince le plus souvent au moment de l'achat. Côté PER et côté cuivre, on ne lit pas les diamètres de la même manière.

Mesurer le côté PER

Le PER utilisé en plomberie domestique existe principalement en 12, 16 ou 20 mm de diamètre extérieur. Le 12 mm convient surtout aux petits points d'eau isolés, le 16 mm représente le format le plus courant pour les alimentations classiques, tandis que le 20 mm est plutôt destiné aux débits plus importants ou aux raccordements vers une nourrice. La mesure se prend au pied à coulisse sur un tube propre, sans tenir compte de la gaine. Côté raccord, la désignation reprend directement cette dimension : un raccord PER 16 mm est prévu pour un tube PER de 16 mm.

Identifier le côté cuivre

Le côté cuivre demande un peu plus d'attention, car plusieurs diamètres coexistent en plomberie domestique : 10, 12, 14, 16, 18 mm, et parfois 22 mm pour certaines alimentations.La confusion la plus fréquente apparaît lorsqu'une attente cuivre se termine par une sortie filetée, par exemple en 15/21 ou 20/27. Dans ce cas, il ne s'agit plus d'un diamètre de tube mais d'une dimension de filetage exprimée en pouces gaz. Le raccord de transition doit alors être choisi selon ce filetage (avec un écrou tournant par exemple), et non selon le diamètre extérieur du tube cuivre situé en amont.

Ne pas confondre tube et filetage

Deux réflexes évitent la mauvaise pièce : mesurer sur tube nu et accessible, puis vérifier la compatibilité exacte annoncée par le fabricant du raccord. Un même modèle existe souvent en plusieurs déclinaisons (16 x 14, 16 x 15/21, 20 x 20/27).

Une fois les dimensions calées, reste à trancher entre plusieurs familles de raccords. Le bon arbitrage dépend surtout de l'outillage disponible, de l'accès à la zone et du besoin éventuel de démonter plus tard.

Sans outil de sertissage

C'est le cas le plus courant pour un bricoleur. Deux solutions dominent : le raccord à compression (bague et écrou qui serrent le PER, écrou tournant côté cuivre) et le raccord instantané à bague de blocage. Les deux se posent à la clé, sans outil spécifique. On les préfère sur une reprise apparente, dans un placard technique, sous un évier ou en cellier. Ils gardent l'avantage d'être démontables si un remplacement s'impose.

Avec sertissage

Si l'on dispose d'une pince à sertir, le raccord PER à sertir donne un montage plus discret et sans reprise possible : c'est propre, définitif, et parfaitement adapté aux passages en gaine ou en dalle. Le sertissage se joue au bon calibre de mâchoire ; un mauvais profil abîme la bague. Sur la partie PER, les raccords PER existent aussi bien en version à sertir qu'en version mécanique.

Quand un raccord fileté est le bon choix

Si l'attente cuivre se termine par un filetage (robinet d'arrêt, té filetée, sortie de nourrice), un raccord laiton mixte relie directement le PER au filetage, sans passer par un raccord sur tube. On sélectionne alors une pièce à filetage mâle ou femelle selon la sortie. Les raccords laiton couvrent la plupart des cas, avec écrou tournant PER d'un côté et filetage gaz de l'autre. Petit rappel utile : un tube cuivre ancien, déformé ou piqué demande d'abord une inspection sérieuse. Aucun raccord de transition ne rattrapera un cuivre en fin de vie.

L'étanchéité se joue à 80 % dans la préparation. Coupe nette, tube propre, accès dégagé : ces réflexes font plus que le raccord lui-même. Un mot aussi sur l'accessibilité, souvent négligée.

Préparer le PER

Coupez à la pince coupe-tube, jamais à la scie qui laisse des bavures. La coupe doit être parfaitement perpendiculaire au tube, sans ovalisation. Selon le système, un calibreur ou un chanfreineur donne la forme exacte à l'entrée du raccord : ce petit outil évite d'écraser le tube au sertissage ou de mal enfoncer la bague sur un raccord mécanique. Vérifiez enfin que la longueur de tube PER prévue laisse un jeu suffisant pour engager complètement le raccord, sans traction. Un PER trop court, tiré à la main pour rejoindre le cuivre, finit toujours par céder au niveau de la bague.

Préparer le cuivre

Coupez droit au coupe-tube, ébavurez intérieur et extérieur, puis nettoyez la portée où l'écrou tournant viendra pincer l'olive. Toute rayure profonde ou marque de pince multiprise sur la zone de serrage laissera passer l'eau. Sur un cuivre ancien, un léger passage à la laine d'acier fine suffit à retrouver une portée saine.

Côté étanchéité, la règle est simple :

• Sur un filetage conique ou droit (raccord laiton mixte, robinet d'arrêt), on ajoute du téflon ou de la filasse selon l'habitude ;

• Sur un raccord à compression avec olive, rien à ajouter, l'olive se déforme et fait l'étanchéité ;

• Sur un raccord instantané ou à sertir, joints intégrés, aucun produit à mettre.

Les produits d'étanchéité pour plomberie se concentrent donc uniquement sur les filetages, jamais sur les bagues ou les portées lisses. Autre point souvent oublié : ne jamais noyer un raccord derrière un habillage sans trappe. Un montage propre reste un montage visitable.

La méthode qui suit vaut pour la grande majorité des raccords mécaniques PER vers cuivre. Elle tient en cinq étapes, avec un point de contrôle à chaque fois.

Les 5 étapes qui évitent la fuite

Coupez l'eau au robinet d'arrêt général, ouvrez un point bas pour purger, puis essuyez les tubes.

1. Présentez le raccord à blanc : sens de montage, écrou tournant du bon côté, espace suffisant pour passer la clé.

2. Engagez le PER dans son côté du raccord jusqu'à sentir la butée franche. Sur un modèle à compression, passez l'écrou puis la bague sur le tube avant d'emboîter, dans le bon ordre.

3. Vissez à la main sur le cuivre, puis serrez à la clé plate. Le bon geste va jusqu'au serrage franc, pas au-delà : forcer déforme le tube et abîme le joint.

4. Rouvrez l'eau lentement, quart de tour par quart de tour. Une remise en pression brutale décolle les joints neufs et provoque des micro-fuites qui n'apparaîtront que plus tard.

5. Passez un chiffon sec autour du raccord, laissez sous pression, et revenez inspecter cinq à dix minutes après. Toute humidité doit être prise au sérieux.

Le contrôle juste après remise en pression

Inspectez visuellement les deux côtés du raccord : sortie PER et sortie cuivre. Une goutte qui perle côté olive demande souvent un huitième de tour supplémentaire, pas plus. Côté PER, si une trace apparaît, coupez l'eau, démontez, vérifiez que le tube était bien enfoncé jusqu'à la butée et que la bague n'a pas glissé. Refaites un contrôle différé une heure plus tard, puis le lendemain avant de refermer un habillage.

Un cuivre ancien qui verdit à la coupe, un tube piqué, une brasure indispensable, un accès en gaine noyée ou un réseau collectif relèvent du plombier. Le coût d'une intervention reste sans commune mesure avec celui d'un dégât des eaux sur une installation mal reprise.
