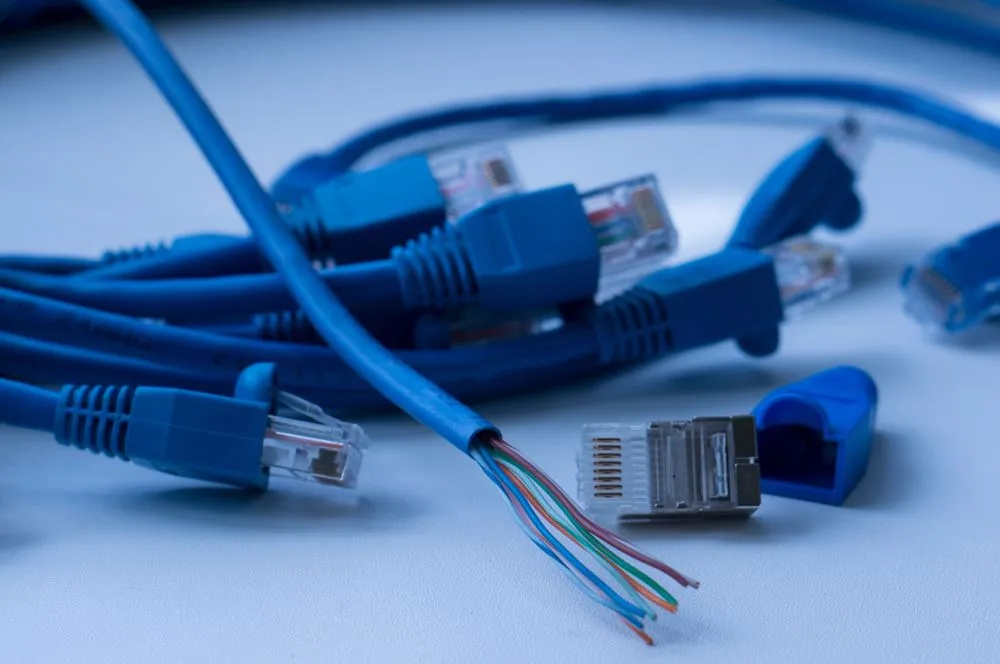

Un câble RJ45 permet de connecter les équipements multimédias, les réseaux informatiques et internet. C’est le câble qui permet de :
Un cordon RJ45, à la différence d’un câble RJ45, possède des fiches qui lui permettent de se connecter aux prises et aux équipements multimédia.
Je veux connecter des cordons ou câbles RJ45 pour... | Débit en gigabits par seconde | Bande passante en mégahertz | Longueur maximum | Catégorie du câble | Particularités du cordon câble RJ45 |
… un réseau ADSL personnel, Box internet, réseau téléphonique (prise RJ11 côté téléphone) | 1 Gbits/s | 100 Mhz | < 100 m | Catégorie 5e | Convient pour transmettre tous les réseaux personnels, les accès Internet y compris les réseaux haut débit, la fibre optique. |
… un réseau internet d’entreprise, un réseau intranet | 10 Gbits/s | 250 Mhz | 55 m | Catégorie 6 | Convient pour transmettre un gros débit mais sur une courte distance et avec une bande passante limitée, permet l’utilisation du Gigabit Ethernet, devient la norme des réseaux d’entreprises. |
… un réseau intranet d'entreprise | 10 Gbits/s | 500 Mhz | 100 m | Catégorie 6a | Une bande passante plus large et une distance plus longue que la catégorie 6, utilisé dans les réseaux avec liaisons Ethernet en mode full-duplex. |
… tout réseau de manière optimale | 10 Gbits/s | 600 à 1000 Mhz | 100 m | Catégorie 7 et 7a | Transmettre n'importe quel type de signal sur une bande passante très large, réaliser des réseaux informatiques Ethernet de très haut débits. |
… un réseau internet d’entreprise, un réseau intranet fortement sollicité | 40 Gbits/s | 2000 Mhz | 30 m | Catégorie 8 | Répondre à des applications industrielles et tertiaires. |
... un réseau internet d’entreprise industrielle, un réseau intranet fortement sollicité | 40 Gbits/s | 2000 Mhz | 30 m | Catégorie 8.1 | Disposer de la meilleure résistance électromagnétique dans les environnements industriels. |
... un réseau internet d’entreprise industrielle, un réseau intranet fortement sollicité | 40 Gbits/s | 2000 Mhz | 30 m | Catégorie 8.2 | Plus puissant et rapide que la catégorie 8.1, les câbles 8.2 sont rétro-compatibles avec les connecteurs des catégories 7 et 6a. |
Blindage des câbles Ethernet RJ45 | ||||||
Faible | Résistances aux perturbations | Fort | ||||
U/FTP | S/FTP | SF/UTP | ||||
U/UTP | F/UTP | F/FTP | SF/FTP |
Les câbles RJ45, ou câbles Ethernet, sont des câbles de courant faible, qui permettent une connexion optimale contrairement à la Wifi qui est sujette aux coupures de réseau, variations de connexion etc. Ils sont composés de 4 paires de brins, dont chaque paire est composée d’un fil de couleur rayé, et l’autre unie :
En général, une paire est utilisée pour le téléphone, une paire pour la télévision, et deux paires sont utilisées pour internet.
Si vous voulez bien choisir vos câbles Ethernet, en somme, tout savoir sur ces cordons informatiques pour être sûr de faire le meilleur choix de câble RJ45, et ce selon votre installation, le signal à transmettre, la fréquence des données... mais aussi des perturbations, de la solidité etc., vous devrez alors définir ces 5 caractéristiques :
Les prises RJ45, ou prise port Ethernet, se normalisent conformément à la norme NF C 15-100, et progressivement remplacent les anciennes prises téléphoniques en T.
Pour vous aider parmi la multitude de types de câbles disponibles, il existe 8 catégories permettant de simplifier le choix :
En fonction du signal à transmettre, et donc de la fréquence des données, il faut adapter le câble RJ 45. Comme indiqué plus haut, pour vous aider à choisir, les câbles RJ45 sont répartis en catégories qui correspondent exactement à la nature du signal.
Débit maximum de 1 Gbits/s (gigabits par seconde), bande passante de 100 Mhz (mégahertz), et longueur maximale de 100 m. Cette catégorie correspond à un réseau ADSL personnel, une Box internet ou un réseau téléphonique (analogique ou numérique).
Débit maximum de 10 Gbits/s, bande passante de 250 Mhz, et longueur maximale de 55 m. Utilisée dans les entreprises et les réseaux intranet, cette catégorie est capable de transmettre un gros débit (mais sur une courte distance et avec une bande passante limitée).
Débit maximum de 10 Gbits/s, bande passante de 500 Mhz, pour une longueur maximale de 100 m. Cette catégorie est l'évolution de la catégorie 6, avec un débit équivalent mais une bande passante plus large et une distance plus longue, elle est parfaite pour un intranet d'entreprise.
Débit maximum de 10 Gbits/s, bande passante allant de 600 à 1000 Mhz, et une longueur maximale variant entre 15 et 100 m. Regroupe les câbles les plus performants à l'heure actuelle. Cette catégorie peut transmettre n'importe quel type de signal sur une bande passante très large. Les câbles de ce type sont un peu plus onéreux mais rempliront leur rôle quel que soit le signal.
Débit maximum de 40 Gbits/s, bande passante de 2000 Mhz, et une longueur maximale de 30 m. Ces catégories sont réservées aux très hauts débits en milieu industriels et tertiaire.
Un câble RJ45, quelle que soit sa catégorie, est composé de 8 conducteurs, on dit alors que le RJ45 est un 4 paires. Le câble RJ45 peut subir des perturbations qui altèrent et/ou peuvent neutraliser le signal de données, son blindage est donc à définir selon :
Pour cette raison, il existe différents blindages contre les phénomènes extérieurs magnétiques ou électromagnétiques pouvant limiter ou perturber l'information transmise.
Les conducteurs des différentes paires sont torsadés et ne disposent d'aucun blindage.
Les conducteurs des 4 paires sont torsadés ensemble et entourés par une feuille d'aluminium. C'est un blindage dit « léger ».
Chacune des paires de conducteurs est entourée d'une feuille d'aluminium. L'ensemble des paires n'est pas collectivement protégé, c'est un blindage « par paire ».
Equivalent à un blindage STP, mais avec en plus une protection globale par feuille d'aluminium.
Les paires ne sont pas individuellement protégées, mais l'ensemble des conducteurs est protégé par une tresse métallique doublée d'une feuille d'aluminium. On parle de « double blindage ».
Le top de la protection ! Chaque paire est torsadée est protégée par une feuille d'aluminium, et l'ensemble des conducteurs est en plus blindé par une tresse de cuivre étamée sous la gaine du câble. Le SSTP est un blindage « lourd ».
Retrouvez ci-dessous les blindages proposés sur le marché en fonction de la catégorie des câbles RJ45.
Catégorie de câble RJ45 / Blindage | Cat. 5e | Cat. 6 | Cat. 6A | Cat. 7 | Cat. 7a |
UTP – U/UTP | X | X | X | ||
FTP – F/UTP | X | X | X | ||
STP – U/FTP | X | ||||
FFTP – F/FTP | X | ||||
SFTP – SF/UTP | X | X | |||
SSTP – S/FTP | X | X | X | X |
Voici un tableau regroupant par grade les utilisations possibles d'un câble RJ 45.
Type de signal | Grade 1 UTP (U/UTP) | Grade 2 FTP (F/UTP) | Grade 3 SFTP (SF/UTP) ou SSTP (S/FTP) |
Téléphone (analogique) | Optimal | Optimal | Optimal |
Téléphone (numérique) | Optimal | Optimal | Optimal |
Internet type ADSL | Optimal | Optimal | Optimal |
Intranet 100 Mbits/s | Adapté | Optimal | Optimal |
Vidéo | Insuffisant | Adapté | Optimal |
Intranet gigabits | Insuffisant | Adapté | Optimal |
Télévision (UHF / VHF) | Insuffisant | Insuffisant | Optimal |
Type de câble Ethernet / Caractéristiques | Câble RJ45 monobrin | Câble RJ45 multibrin |
Caractéristiques | Rigide, supporte mal les pliures ou torsions | Plus souple, plus léger, résiste aux pliures, mais moins solide en ligne droite |
Composition de l’âme du fil | Un seul et unique brin | Plusieurs brins |
Configuration d’installation | Transporte le signal sur une longue distance | Transporte le signal sur une courte distance |
Utilisation | Relier deux périphériques très espacés. Câblage réseaux dans les murs. | Relier deux périphériques proches (box et ordinateur, switch). |
Prix | €€€ | €€ |
Lorsque l'on parle de fiches de cordon RJ45, cela traduit que vous utilisez ou allez utiliser un cordon RJ45 et non un câble : un cordon est un câble sur lequel sont montées les fiches mâles à chaque extrémité. Un câble relie deux appareillages ensemble, et n'a donc pas de fiche, mais se branche directement.
Voici les 2 types de cordons RJ45 :
Le cordon RJ45 croisé est de moins en moins utilisé, il sert principalement à connecter directement deux récepteurs entre eux (comme deux postes informatiques par exemple) sans passer par un réseau.
Le cordon RJ45 droit est le plus répandu et le plus utilisé. Il sert à prolonger un signal (entre une prise RJ45 murale et un ordinateur ou un récepteur), à brancher un switch (la « multiprise » version réseau), à raccorder une Box internet, etc.
Nous avons sélectionné pour vous un tutoriel de montage pour effectuer le branchement d'une prise RJ45. Vous pouvez également lire notre tutoriel pas à pas Comment poser une prise RJ45.
