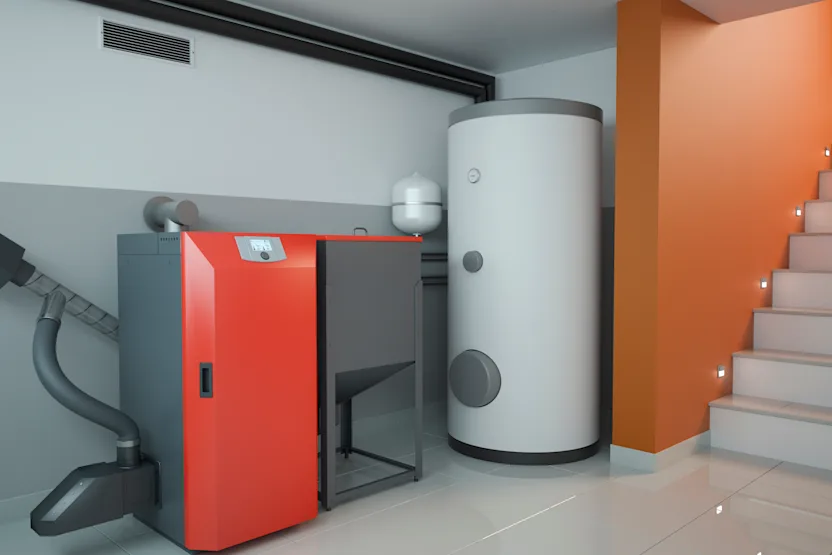

Comment choisir un ballon échangeur ?

Le ballon échangeur est un dispositif d’hydro-accumulation composé d’une cuve de stockage d’eau chaude munie d’un ou plusieurs échangeurs et recouverte d’un revêtement isolant. Combiné à une pompe à chaleur, une chaudière (à granulés bois, fioul ou gaz) et/ou à des panneaux solaires, le ballon échangeur améliore leurs performances.

A la différence du ballon tampon simple ou bouteille de mélange, le ballon échangeur ne se limite pas à stocker de l’eau chaude excédentaire. En effet, grâce à l’échangeur, il la chauffe aussi. L’échangeur thermique se présente généralement sous la forme d'un serpentin (tube enroulé) en métal par où circule de l’eau chaude ou un fluide caloporteur selon les cas.

Solution performante d’inertie par hydro-accumulation, le ballon échangeur permet de :

• Augmenter le volume d’eau du circuit hydraulique de chauffage (découplage hydraulique).

• Stocker la chaleur produite par le chauffage central (chaudière ou pompe à chaleur).

• Maintenir ou augmenter la température de l’eau chaude stockée.

• Améliorer le rendement des chaudières et des pompes à chaleur.

• Protéger l'équipement en réduisant le nombre de démarrages et arrêts.

• Allonger la durée de vie des chaudières ou des pompes à chaleur.

• S'intégrer facilement à une chaudière gaz, biomasse ou pompe à chaleur.

• Diffuser la chaleur de manière homogène, même si sa production n'est pas constante.

Grâce à ces caractéristiques, le ballon échangeur contribue à une gestion thermique optimale du logement.  Et ce en respectant l’environnement et en vous procurant d’importantes économies d’énergie.

Le choix du type de ballon tampon dépend des besoins spécifiques de l'installation de chauffage et de production d’eau chaude sanitaire. Voici les principaux types de ballons tampons et leurs utilisations respectives :

• Ballon tampon simple : sans échangeur ou serpentin, il se limite à stocker de l’eau chaude et à la restituer au circuit de chauffage. Il s’utilise couplé à une seule et unique source de production de chaleur (pompe à chaleur, panneaux solaires ou chaudière).

• Ballon échangeur : équipé d'un serpentin ou échangeur, il stocke et chauffe l’eau de la cuve par stratification. Plus performant et économe en énergie que le ballon tampon simple, il s’utilise aussi couplé à une chaudière, une PAC ou à des panneaux solaires.

• Ballon tampon double échangeur : disposant de 2 serpentins, selon les modèles peut gérer jusqu’à trois sources de chaleur. Il s'utilise pour gérer le chauffage seul ou avec l’eau chaude sanitaire (avec une cuve interne).

• Ballon échangeur ECS (Eau Chaude Sanitaire) : spécialement conçu pour produire de l'eau chaude sanitaire, il garantit une production rapide et continue, adaptée aux besoins domestiques quotidiens.

• Ballon combiné 2 ou 3 échangeurs : doté d’une cuve dans la cuve, il s’utilise pour les circuits de chauffage (radiateurs à eau chaude et/ou plancher chauffant) et pour la production d’eau chaude sanitaire.

• Ballon échangeur solaire : Relié à la chaudière et aux panneaux photovoltaïques par des piquages, le ballon tampon solaire dispose d’un deuxième serpentin et d’un ballon immergé (tank in tank) pour produire de l’eau chaude sanitaire.

A noter qu’il existe des kits complets de ballons tampons ou échangeurs comprenant les principaux organes de l’installation (vase à expansion, groupe de sécurité, etc.). Ils sont très pratiques car ces pièces complémentaires sont parfaitement adaptées et vous dispensent de faire des achats séparés.

Le ballon tampon permet d'optimiser le fonctionnement des systèmes de chauffage à travers un processus simple et ingénieux. Lorsqu'une chaudière ou une pompe à chaleur est en activité, le ballon tampon se charge d'accumuler l'eau chaude dans son intérieur. Voici l’essentiel à savoir du fonctionnement d’un ballon tampon en quelques étapes :

• Absorption : le ballon échangeur récupère l'eau produite par l’équipement de chauffage, en la transférant directement dans la cuve ou via un serpentin ou échangeur.

• Conservation : le dispositif à accumulation d’eau conserve la chaleur grâce à ces propriétés d’isolation thermique, ce qui permet de réduire la consommation d’énergie.

• Distribution : l’équipement restitue la chaleur emmagasinée dans le circuit de chauffage dès qu’il y a du tirage côté radiateurs.

• Régulation : maintient un équilibre entre production et consommation de chaleur, ajustant et optimisant le débit selon les besoins spécifiques de la maison.

De par sa capacité à moduler le flux thermique, le ballon tampon permet une circulation constante de la chaleur malgré les fluctuations entre la chaleur produite et la consigne de température.

Les ballons échangeurs ou ballons tampons, sauf spécification du fabricant, sont des dispositifs qui s’adaptent à plusieurs types de chaudières et systèmes de chauffage, dont voici quelques exemples :

• Pompe à chaleur (PAC) air-eau

• Chaudière biomasse (granulés bois)

• Chaudière à gaz

• Panneaux solaires

• Chaudière au fioul

Couplés à ces appareils de production de chaleur, via des piquages, les ballons tampons jouent un rôle d’intermédiaires entre le système de chauffage et les radiateurs ou les planchers chauffants.

Pour bien choisir le ballon échangeur dont vous avez besoin, voici quelques conseils à prendre en compte :

• Choisissez une bouteille de mélange PAC pour coupler le ballon tampon à une pompe à chaleur, .

• Préférez un ballon échangeur solaire pour la production ECS avec des panneaux solaires.

• Choisissez le bon volume du ballon selon la puissance de votre chaudière ou PAC.

• Optez pour un ballon échangeur ECS pour produire de l’eau chaude sanitaire avec une chaudière gaz, fioul ou biomasse (bois).

• Choisissez la contenance de la cuve d’eau chaude sanitaire adaptée au nombre d’occupants du foyer.

• Optez pour un ballon combiné avec 2 échangeurs pour coupler jusqu’à 3 sources de chaleur, dont une ECS.

• Priorisez une classe d’énergie A ou B pour faire un maximum d’économies d’énergie .

• Choisissez une fixation murale ou au sol selon le poids du ballon et la résistance du support.

A continuation, regardons les principaux critères de choix de manière plus approfondie.

Combien de litres par KW pour un ballon tampon ?

Une contenance adéquate garantit une capacité thermique suffisante pour répondre aux besoins du foyer. Pour vous aider à faire le bon choix de la contenance, il faut considérer le nombre de litres par KW, soit entre 10 et 20 litres par KW de puissance de la chaudière.

A titre d’exemple, pour une chaudière de 20 KW dans une maison bien isolée, un ballon échangeur de 200 litres est suffisant. Voici un tableau avec des correspondances Puissance – volume :

Quels risques pour un ballon échangeur mal dimensionné ?

Un ballon échangeur de taille insuffisante ne sera pas en mesure de réguler efficacement la température du système de chauffage. Celui-ci devra s'allumer et s'éteindre de manière plus fréquente, conduisant à une usure prématurée et une surconsommation d'énergie.

Inversement, un ballon tampon surdimensionné représente un investissement contreproductif. La montée en température de l’eau devient trop longue et le ballon peine à atteindre la température idéale. Résultat : un rendement insuffisant et un surcoût énergétique certain.

Si vous souhaitez un ballon produisant aussi de l’eau chaude sanitaire, un ballon tampon ECS répond à cette demande. Dans ce cas, il faut prévoir une contenance en fonction du nombre de personnes qui composent le foyer. La valeur de référence étant de 50 litres par personne.

A noter que les ballons échangeurs ECS affichent la contenance d’eau chaude sanitaire d’une part et d’eau de chauffage d’autre part.

Pour les installations de chauffage comportant un circuit de radiateurs à eau chaude et un autre de plancher chauffant, choisissez un ballon tampon à double serpentin. Le double circuit permet à l’appareil de gérer des températures d'eau différentes.

Si vous disposez d’une installation solaire photovoltaïque, choisissez le ballon échangeur solaire. Cet équipement est capable de fournir l’eau chaude sanitaire en plus d’alimenter le circuit de radiateurs, plancher chauffant ou cloison chauffante.

• Choisir un ballon échangeur de bonne qualité, bien que plus cher à l'achat, est un gage de durabilité optimale, ainsi que d'une consommation d'énergie réduite.

• Assurez-vous de bien examiner les options d'installation et les spécifications de vos murs et planchers afin d'obtenir une fixation solide.

• Optez pour un ballon adapté à vos besoins en termes de capacité et également à la configuration des espaces où il sera installé.

• L'installation est à réaliser par un professionnel dans les règles de l’art, en respectant les documents techniques unifiés (DTU) correspondants.

• La pose d'un vase d'expansion est nécessaire, ainsi que de soupapes de sécurité, des systèmes de contrôle et de gestion des températures.

• Equipez d'un mitigeur thermostatique la sortie eau chaude sanitaire (ECS) pour réguler la température de l’eau.

• Prévoyez une opération annuelle de contrôle et d’entretien de l’équipement afin de maintenir ses performances et d’en prolonger la durée de vie.

• Vérifiez la pression nécessaire, généralement de 3 bars pour la partie chauffage et 6 bars pour la cuve interne pour l’ECS.

• Pour la production d'eau chaude sanitaire, considérez des solutions alternatives performantes, telles que les chauffe-eaux thermodynamiques, si vous hésitez à investir dans un ballon échangeur avec ECS.

L'entretien annuel du ballon tampon doit être réalisé par un professionnel. Il consiste à contrôler l'étanchéité, vérifier les raccordements, régler des températures pour optimiser le rendement, ainsi qu'un nettoyage du réservoir pour éliminer les boues. Cela garantit une performance optimale et prolonge la durée de vie de votre appareil.

Opter pour une installation complète et soignée contribue à optimiser le rendement, la sécurité, la durabilité l'entretien du ballon échangeur. Pour ce faire, voici quelques-uns des principaux équipements à prévoir :

• Groupe de sécurité : empêche les surpressions dans le système en évacuant l'excès d'eau chaude.

• Pot de décantation : récupère boues, impuretés et particules du circuit assurant au système durabilité et un fonctionnement optimal.

• Robinet thermostatique : évite les surchauffes en maintenant une température de fonctionnement optimale.

• Vase d'expansion : absorbe l'augmentation de volume liée à la dilatation thermique de l'eau.

• Circulateur ou pompe de circulation : assure le flux continu de l'eau chaude dans le circuit de chauffage.

• Manomètre : surveille les niveaux de pression pour garantir le bon fonctionnement du système.

• Vannes : permettent d'ouvrir ou fermer le flux d'eau du circuit facilitant les opérations d'entretien.

• Tableau électrique secondaire : centralise et facilite la gestion des différents paramètres du ballon et de l'installation globale.

Gardez toujours à l'esprit que la compatibilité de ces accessoires avec votre système existant est primordiale pour éviter tout dysfonctionnement.

Dans tous les cas, il est judicieux de faire installer ces dispositifs par un professionnel qualifié RGE. De par son travail, réalisé dans le respect des DTU et de la norme thermique RE 2020, vous profitez d'une pose dans les règles de l'art. De plus, vous avez la possibilité de bénéficier des aides publiques à la rénovation énergétique telles que MaPrimRénov.

Quelle température pour le ballon échangeur ?

Pour un ballon échangeur destiné à un circuit de chauffage traditionnel, une température comprise entre 50 et 60°C est conseillée. Cette plage assure un rendement optimal tout en limitant les pertes d'énergie. Néanmoins, dans un système de chauffage à basse température, comme les chaudières à condensation, prévoyez 45°C à 55°C et 35°C à 45°C pour les pompes à chaleur.

S’agissant d'eau chaude sanitaire, une température allant de 55 à 65°C est requise, de préférence 60°C minimum. Cette température empêche le développement de germes pathogènes, tels que la légionellose, qui peuvent se développer dans les systèmes à température insuffisante.

Comment le ballon échangeur contribue-t-il à la réduction des coûts énergétiques ?

Le ballon échangeur permet de lisser les pics de consommation énergétique, réduisant ainsi le besoin de solliciter constamment la chaudière. En stockant la chaleur excédentaire, il diminue les cycles de chauffe, prolongeant la durée de vie des équipements. De plus, il contribue à réduire les factures d'énergie, tout en minimisant l'impact environnemental.

Pourquoi mettre un ballon tampon sur une pompe à chaleur ?

Bien que non obligatoire, installer un ballon tampon sur une pompe à chaleur permet d’optimiser son rendement. En effet, il réduit les cycles marche-arrêt, ce qui limite l’usure, optimise la durée de vie de la pompe et réduit considérablement la consommation d’énergie.

Le choix d'un ballon tampon repose sur plusieurs critères clés, notamment la puissance et la capacité en litres qui doivent être adaptées aux besoins énergétiques spécifiques de l'installation. Ce réservoir thermique est essentiel pour optimiser l'efficacité des systèmes de chauffage en stockant l'énergie issue de sources variées, telles que les chaudières ou les panneaux solaires thermiques.

Son utilisation prolonge la durée de vie des équipements et diminue les coûts énergétiques, assurant une disponibilité continue de la chaleur. En outre, le ballon tampon joue un rôle crucial lorsqu'il est associé à une pompe à chaleur, en stabilisant les températures. Il permet ainsi d’éviter les cycles excessifs de marche-arrêt, ce qui améliore la durabilité de l'équipement.

Avec ces informations en main, consultez notre catalogue complet de ballons échangeurs pour optimiser votre système de chauffage dès maintenant. Choisissez parmi une large gamme de modèles adaptés à vos besoins spécifiques, et profitez d'économies d'énergie substantielles grâce à une technologie de pointe.
