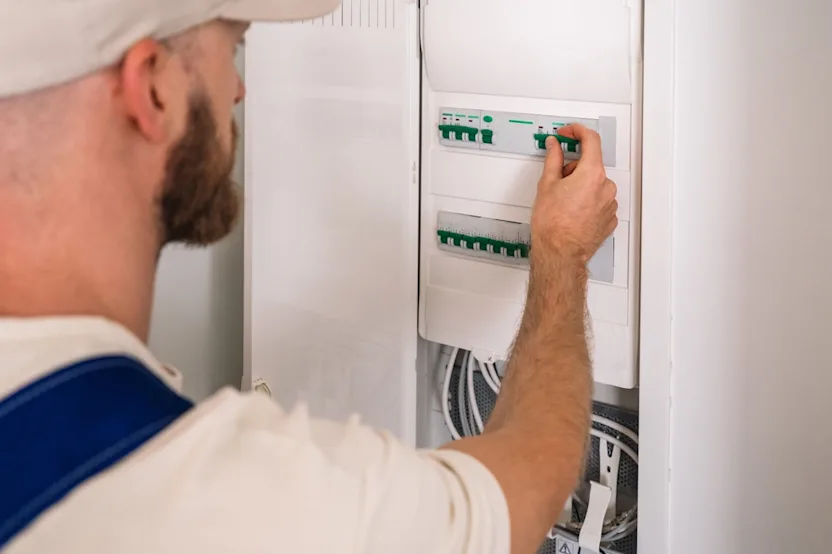

Ce qu'il faut savoir sur la gaine technique d'un logement

La gaine technique de logement, connue sous le sigle GTL, est une goulotte abritant les principaux organes de l’installation électrique de l’habitation. Haute et étroite, la GTL a la forme d’une colonne. La GTL est disponible en deux largeurs : 250 mm et 355 mm, en fonction du nombre de modules du tableau électrique, soit 13 et 18 modules respectivement.

Les grandes marques de matériaux électriques, parmi lesquelles Hager, Legrand et Schneider, la proposent seule ou sous forme de pack, avec un ou deux couvercles. La GTL se pose en saillie ou encastrée. Dans ce dernier cas, un bac d'encastrement facilite son installation.

La norme NF C 15-100 impose d’inclure les éléments suivants dans la GTL :

• Compteur électrique : placé entre le réseau électrique public et le disjoncteur d’abonné, il gère la puissance et mesure la consommation.

• Disjoncteur d’abonné : placé en tête d’installation électrique, il assure la protection de celle-ci et celle des personnes.

• Tableau électrique : positionné sous le disjoncteur d’abonné, il distribue le courant dans la maison par différents circuits tout en ayant un rôle protecteur.

• Tableau de communication : obligatoire dans la GTL pour les installations neuves, il assure la distribution des signaux numériques dans le logement.

A noter que la platine d’abonné comportant le disjoncteur d’abonné et le compteur électrique n’est pas obligatoire si installée à l’extérieur du logement.

La norme NF C 15-100 est composée de directives relatives aux installations électriques basse tension, dont celles des habitations. Depuis sa création en 1969, elle fait régulièrement l’objet d’extensions et d’actualisations. A partir de 2015 elle rend obligatoire la GTL et fixe les dispositions régissant celle-ci.

Lors de la réalisation d’une installation électrique, il est primordial de respecter les prescriptions de la norme NF C 15-100 pour être en conformité. Voici ses implications pour la GTL :

• La GTL s’installe à l’intérieur de l'ETEL (espace technique électrique du logement).

• L’ETEL doit être accessible, par exemple, dans l’entrée d’un appartement ou dans un garage.

• L’ETEL doit mesurer au moins 600 mm de largeur x 250 mm de profondeur, du sol au plafond.

• La GTL peut être jusqu’à 100 mm moins large que l’ETEL.

• La GTL doit abriter les organes principaux de l’installation électrique.

La norme NF C 15-100 régit le circuit basse tension du logement et la GTL, qui regroupe les éléments centraux du circuit électrique, n’échappe pas à la règle. Cette norme électrique régit d’ailleurs les volumes de la salle de bains et tout ce qui est relatif aux distances de sécurité de l’appareillage électrique.

La norme électrique veille à la sécurité des habitations. Tout installateur est tenu de respecter ses préconisations, faute de quoi, en cas de dysfonctionnement ou de sinistre, sa responsabilité peut être engagée.

La NF C 15-100 comporte des dispositions relatives aux composants de la gaine technique électrique de logement (GTL) à respecter lors de l’installation :

• La manette marche/arrêt du disjoncteur d’abonné doit se situer à une hauteur au sol comprise entre 90 cm et 180 cm.

• Les manettes des disjoncteurs divisionnaires doivent être placées à une hauteur allant de 90 cm et 180 cm pour un tableau sans couvercle, et à 50 cm et plus avec couvercle.

• Le tableau de communication est obligatoire pour les logements neufs et se place sous le tableau électrique. Une box peut être installée en dessous (prévoir son emplacement).

• Le tableau électrique ne doit pas comporter de rangées vides.

• Laisser 20 % de modules libres dans le tableau pour un logement individuel.

• Laisser au moins 6 modules libres pour un logement collectif.

Types d’installation

En fonction de la configuration du logement, vous avez 4 possibilités :

1. Installer la GTL du sol au plafond, l’arrivée de courant se faisant par le haut et la sortie en direction des circuits vers le bas.

2. Installer la GTL du sol au plafond, l'arrivée de courant se faisant par le bas et la sortie en direction des circuits vers le haut.

3. Installer la GTL à partir du plafond jusqu’à la moitié du mur, l’arrivée du courant et la sortie des circuits se faisant par le haut.

4. Installer la GTL à partir du sol jusqu’à la moitié du mur, l’arrivée du courant et la sortie des circuits se faisant par le bas.

L’installation d’une GTL

• La goulotte GTL se fixe facilement au mur grâce à la présence de trous pré percés et à l’aide de fixations adaptées au support.

• L’installation de la platine d’abonné, du tableau électrique et du tableau de communication est facilitée par des supports qui s’emboîtent dans des rails présents dans la goulotte.

Matériel à prévoir pour l’installation
