Comment déterminer le tableau électrique d'un logement ?

Pour définir le tableau électrique du logement, il faut faire l'inventaire des différents appareils de coupure et de protection qu'il doit loger. Ce listing de tous les dispositifs de protection doit être exhaustif. Voici les 3 étapes à suivre pour bien les lister :

1. Déterminer le nombre de disjoncteurs

2. Déterminer le nombre, le calibre et le type de différentiels de 30 mA - DDR Dispositif Différentiel Résiduel

3. Déterminer les autres appareils

Une fois la liste d'appareils nécessaires établie, il faut calculer le nombre de modules nécessaires. Ainsi, il sera possible de déterminer les caractéristiques du tableau électrique du logement.

Il convient tout d’abord de calculer le nombre de prises électriques et le nombre de points d’éclairage à alimenter.

 Les tableaux ci-dessous indiquent les quantités minimales à prévoir.

Nombre de prises par pièce

Points d’éclairage par pièce

Déterminer les disjoncteurs selon le circuit à sécuriser

NB : les fusibles sont interdits pour les logements construits depuis septembre 2016.

Critères pour déterminer le nombre de DDR

• Un interrupteur différentiel pour 8 disjoncteurs maximum.

• Un minimum de 2 interrupteurs différentiels.

Déterminer le calibre par rapport à l’amont et l’aval du circuit

Le calibre par rapport à l’amont

Le calibre de l’interrupteur différentiel doit être supérieur ou égal au calibre du disjoncteur de branchement (AGCP) => un calibre de 63 A convient pour les contrats jusqu’à 12 KVA.

Le calibre par rapport à l’aval

Le calibre de l’interrupteur différentiel doit être supérieur ou égal à la somme des calibres des disjoncteurs alimentant le chauffage direct, le chauffe-eau et la prise de recharge d'un véhicule électrique + 0,5 fois la somme des calibres des disjoncteurs alimentant les autres circuits.

Par exemple : si l’interrupteur différentiel alimente 1 disjoncteur chauffage 20 A,  2 disjoncteurs éclairage 16A, 2 disjoncteurs prises 20A, son calibre minimum sera de :

• In = 20A + (2 x 16 A + 2 x 20 A) / 2 = 20 A + 36 A = 56 A ; on choisira un calibre de 63 A.

Quels critères pour déterminer le type

• Les circuits cuisson et lave-linge doivent être alimentés par un interrupteur différentiel 30 mA type A.

• Les autres circuits peuvent être alimentés par un interrupteur différentiel 30 mA type A ou type AC.

Les circuits d’éclairage et de prises doivent être répartis sur au moins deux interrupteurs différentiels.

Dans le cas d’un chauffage électrique avec fil pilote, l’ensemble des circuits de chauffage est placé par zone de pilotage sous un même interrupteur différentiel.

Le cas échéant, voici les appareils à déterminer pour assurer chaque circuit :

• un contacteur jour/nuit et un disjoncteur 2 A pour le cumulus ;

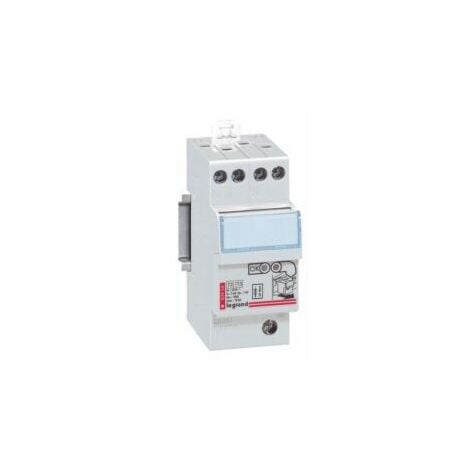

• un parafoudre obligatoire si :

• un gestionnaire d’énergie, de chauffage, un délesteur, une horloge… à associer à un disjoncteur 2 A par appareil ;

• un ou plusieurs disjoncteurs différentiels 30 mA pour alimenter les annexes (garage, portail automatique, éclairage extérieur, etc.) ;

• un disjoncteur 16 A pour alimenter les 2 prises 2P+T à prévoir dans le tableau de communication ;

• un compteur de mesure de consommation électrique par type de circuit (ces mesures peuvent être estimées) ;

• des modules domotiques.

Le tableau électrique d’un logement sera installé dans l’ETEL (Espace Technique du Logement).

Cet espace aura pour dimensions :

• largeur = 600 mm ;

• profondeur = 250 mm ;

• hauteur = toute la hauteur du sol fini au plafond.

Il n’est pas admis de placer l’ETEL dans un local poussiéreux, humide ou mouillé ; dans un endroit à l’extérieur et à découvert. L’ETEL est interdit dans les locaux comportant une douche ou une baignoire. Il y a deux particularités à prendre en compte :

1. Pour les contrats < 6 KVA, il est admis de ne pas prévoir d’ETEL.

2. Les dimensions des tableaux et des appareils le composant sont standards pour toutes les marques.

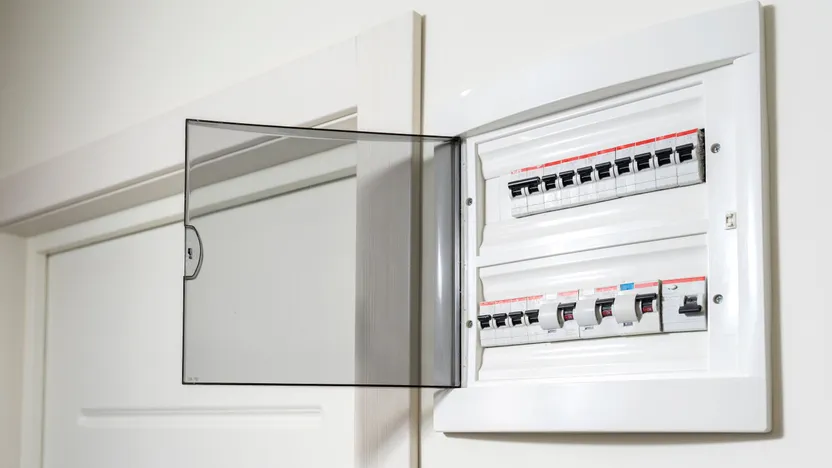

Le tableau électrique d’un logement se compose d’un châssis en plastique à fixer au mur sur lequel sont disposés des rails DIN qui serviront de support aux appareils et d’un couvercle qui recouvre les parties actives afin d’éviter les chocs électriques. Des obturateurs permettent d’occulter les emplacements non utilisés. Il existe des tableaux pour montage saillie ou encastré.

Les appareils électriques ont tous la même hauteur et la même profondeur qui est évidemment compatible avec les tableaux. La largeur des appareils est définie en nombre de modules. Un module = 18 mm. Les rangées des tableaux électriques du logement ont pour largeur habituelle 13 ou 18 modules.

Définir le nombre nécessaire de modules

Pour connaître le nombre de rangées, donc de modules du tableau à prévoir, il faut calculer le nombre total de modules occupés par les appareils :

• Un interrupteur différentiel mesure 2 modules, un disjoncteur mesure 1 module, les autres appareils sont dimensionnés au cas par cas.

• Il convient ensuite d’ajouter 20% de réserve. Par exemple pour un total de 30 modules, on prévoira un tableau de taille minimum de 36 modules. Dans la pratique : 3 rangées de 13 modules ou 2 rangées de 18 modules.

• Il est conseillé en outre de prévoir une rangée libre pour les ajouts éventuels d’appareils « encombrants » (gestionnaire d’énergie, délesteur, etc.).

• Pour l’implantation des appareils, l’interrupteur différentiel (DDR) sera placé devant les disjoncteurs qu’il alimente.

Répartir les disjoncteurs sur les interrupteurs différentiels DDR

Voici les règles pour répartir les disjoncteurs sur les interrupteurs différentiels DDR :

• disjoncteurs éclairage et prises de courant répartis sur au moins 2 DDR ;

• disjoncteur cuisson et disjoncteur lave-linge obligatoirement sur DDR type A ;

• disjoncteurs cumulus, cuisson, lave-vaisselle, sèche-linge…à répartir sur l’ensemble des DDR ;

• disjoncteurs chauffage sur un DDR 63 A dédié ;

• 8 disjoncteurs maximum par DDR.

Il faut laisser au moins un module de réserve après chaque dernier disjoncteur.

Si le tableau est placé dans une pièce annexe (un garage par exemple) il convient de l’équiper d’une porte pour protéger les appareils. La liaison horizontale entre l’interrupteur différentiel et les disjoncteurs sera réalisé par 2 peignes (un bleu pour le neutre, un noir ou marron pour la phase).

La liaison verticale entre les rangées sera également réalisée par un peigne regroupant les deux polarités. Pour la section des conducteurs entre le disjoncteur de branchement et le tableau électrique, voir le tableau ci-dessous.
