Schéma électrique du logement

C’est la norme NF C 15-100 qui fixe les règles concernant les installations électriques basse tension. Pour les installations concernant les logements sa dernière évolution date de septembre 2016(Amendement 5).

Équipement minimum pour les prises de courant

En ce qui concerne les prises multiples, il convient de compter le nombre de socles : par exemple une prise triple compte pour 3 socles de prises.

Équipement minimum pour les points d’éclairage

Exemple de tableau pour un logement

La réalisation d’un schéma est obligatoire et doit comporter au minimum :

• Nature et type des dispositifs de protection et de commande.

• Calibre des protections (par exemple : 16A).

• Nombre et section des fils par circuit.

• Application (éclairage, prise, chauffage, etc.).

• Local desservi (cuisine, séjour, etc.)

7 modules permettent de protéger l’installation électrique ou de réguler votre consommation :

1. interrupteur différentiel haute sensibilité (30 mA) ;

2. disjoncteur divisionnaire ;

3. canalisation électrique ;

4. contacteur jour/nuit ;

5. disjoncteur différentiel ;

6. gestionnaire de chauffage ;

7. parafoudre.

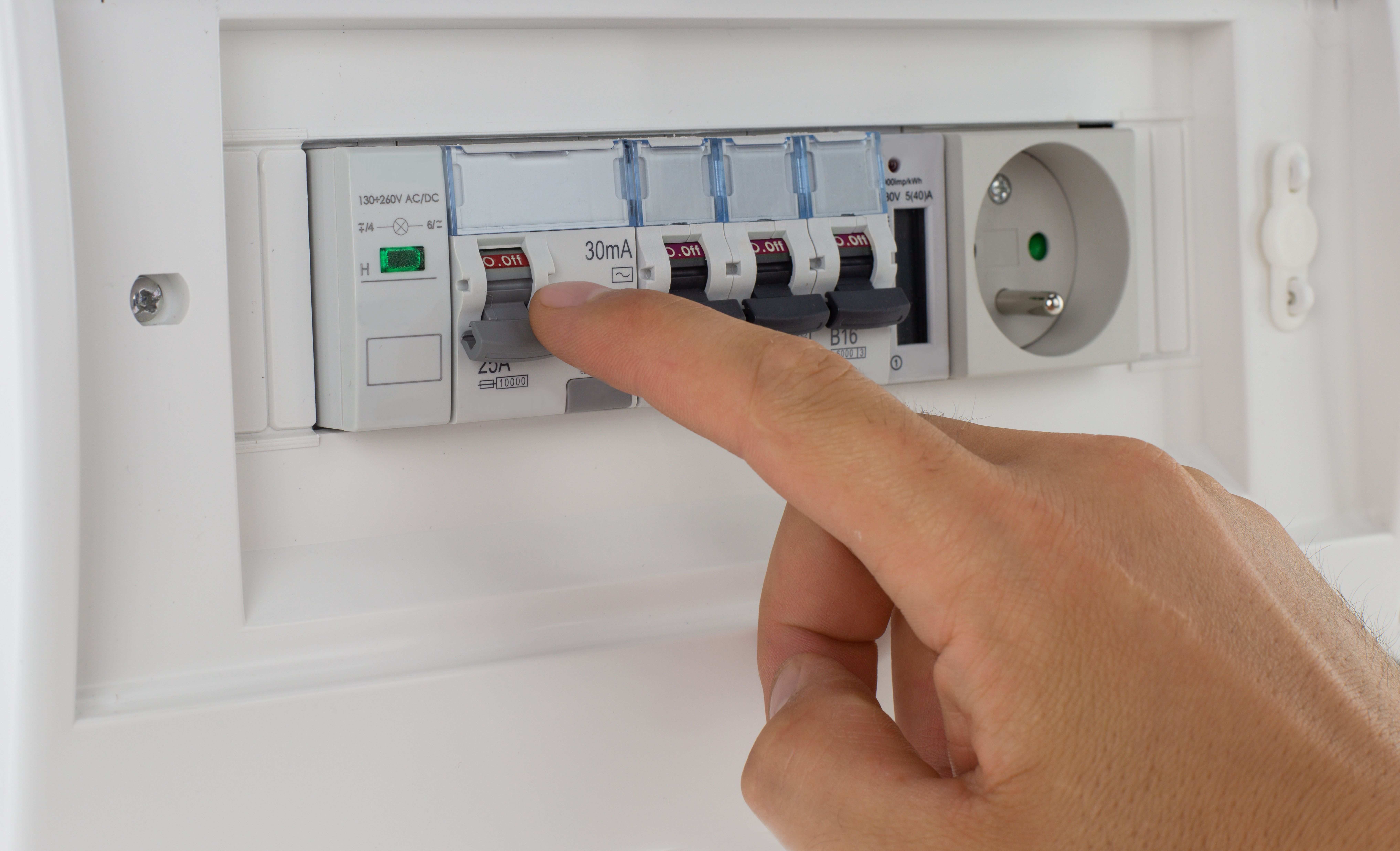

Cet appareil assure la protection des personnes en cas de contact avec un appareil électrique en défaut (masse accidentellement sous tension). Pour cela, il détecte un courant de fuite à la terre et coupe automatiquement l’alimentation électrique en cas d’appareil défaillant.

Nombre d’interrupteurs différentiels à prévoir

• un interrupteur différentiel pour 8 disjoncteurs maximum ;

• un minimum de 2 interrupteurs différentiels.

Calibre (en A) à prévoir, 2 critères possibles

1. Par rapport à l’amont : le calibre de l’interrupteur différentiel doit être supérieur ou égal au calibre du disjoncteur de branchement (AG CP), par exemple, un calibre de 63 A convient pour les contrats jusqu’à 12 kVA.

2. Par rapport à l’aval : le calibre de l’interrupteur différentiel doit être supérieur ou égal à la somme des calibres des disjoncteurs alimentant le chauffage direct, le chauffe-eau et la prise de recharge véhicule électrique + 0,5 fois la somme des calibres des disjoncteurs alimentant les autres circuits. Par exemple : si l’interrupteur différentiel alimente 1 disjoncteur chauffage 20 A,  2 disjoncteurs éclairage 16 A, 2 disjoncteurs prises 20 A, son calibre minimum sera de : In = 20 A + (2 x 16 A + 2 x 20 A) / 2 = 20 A + 36 A = 56 A ; on choisira un calibre de 63 A.

Type d’interrupteur différentiel à prévoir

• Les circuits cuisson, lave-linge et prise de recharge de véhicule électrique doivent être alimentés par un interrupteur différentiel 30 mA type A.

• Les autres circuits peuvent être alimentés par un interrupteur différentiel 30 mA type A ou type AC.

Les circuits d’éclairage et de prises doivent être répartis sur au moins deux interrupteurs différentiels.

Dans le cas d’un chauffage électrique avec fil pilote, l’ensemble des circuits de chauffage est placé par zone de pilotage sous un même interrupteur différentiel.

Le disjoncteur coupe automatiquement le circuit en cas de surintensité afin d’éviter l’incendie.

Les fusibles sont interdits pour les logements construits après septembre 2016.

Nombre et calibre maximum (en A) des disjoncteurs à prévoir selon le tableau suivant :

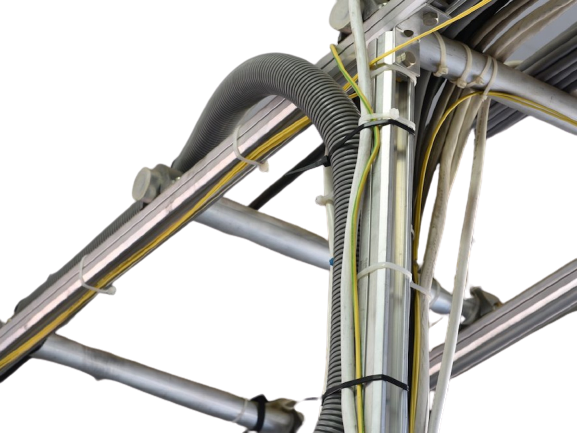

La canalisation électrique a pour rôle de relier le disjoncteur et le récepteur (prise, éclairage, chauffage). Elle est composée d’un conduit (gaine ICTA encastrée, tube IRL apparent, moulure, goulotte) et de conducteurs. Les conducteurs sont constitués de fils rigides (H 05 VU, H 07 VR) ou de câbles (U 1000 R 2 V). Chaque circuit est constitué de :

• 1 fil de phase ;

• 1 fil de neutre (bleu ciel) ;

• 1 fil de protection électrique (vert/jaune).

La section des fils doit être compatible avec le calibre du disjoncteur protégeant le circuit (voir tableau ci-dessus). Le fil de protection électrique à la même section que la phase et le neutre.

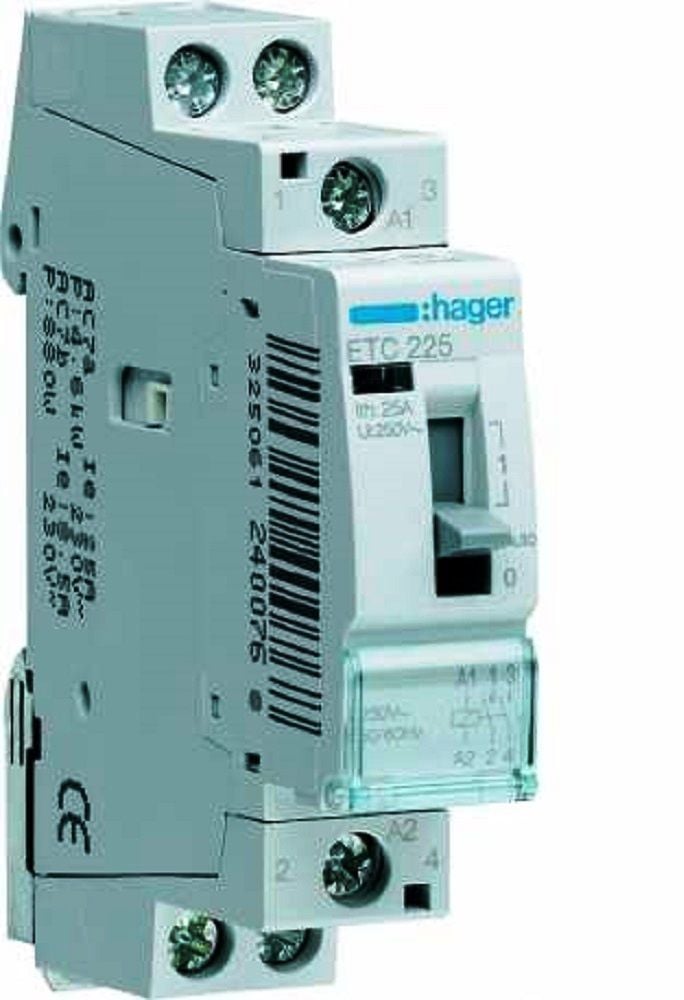

Le contacteur est un interrupteur automatique commandé à distance. Dans le cas d’un abonnement « heures pleines / heures creuses », le compteur EDF pilote automatiquement le contacteur jour/nuit pendant les heures creuses dont le tarif est plus avantageux (environ -25% du tarif heures pleines). Dès que le tarif repasse en heures pleines, le compteur déclenche le contacteur jour/nuit mettant ainsi hors tension le cumulus.

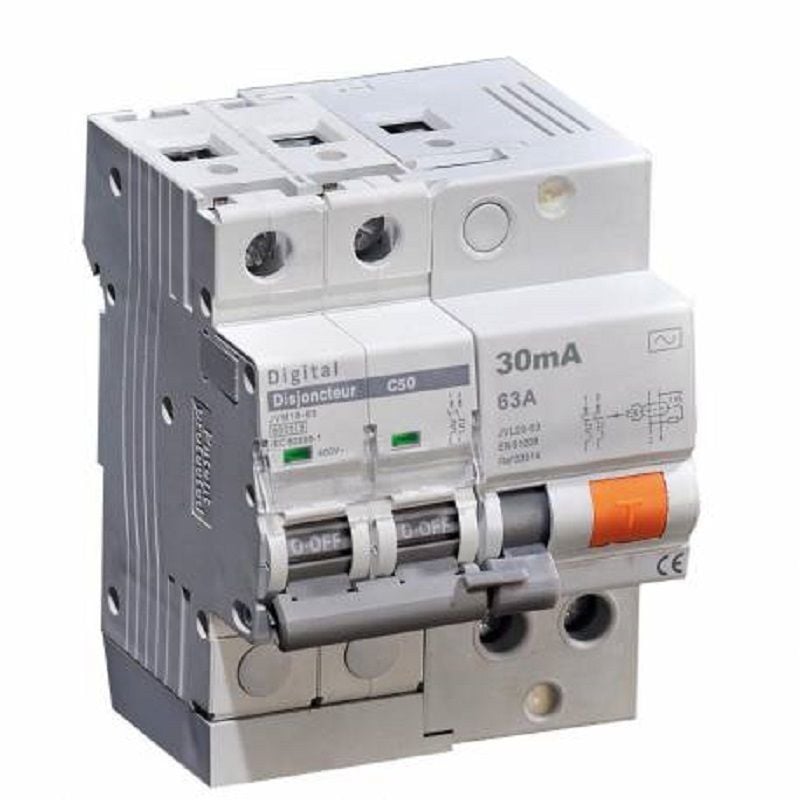

Il regroupe les fonctions du disjoncteur et de l’interrupteur différentiel. Il alimente le congélateur de façon à limiter les risques de mise hors tension. Ce circuit n’est pas requis par la norme.

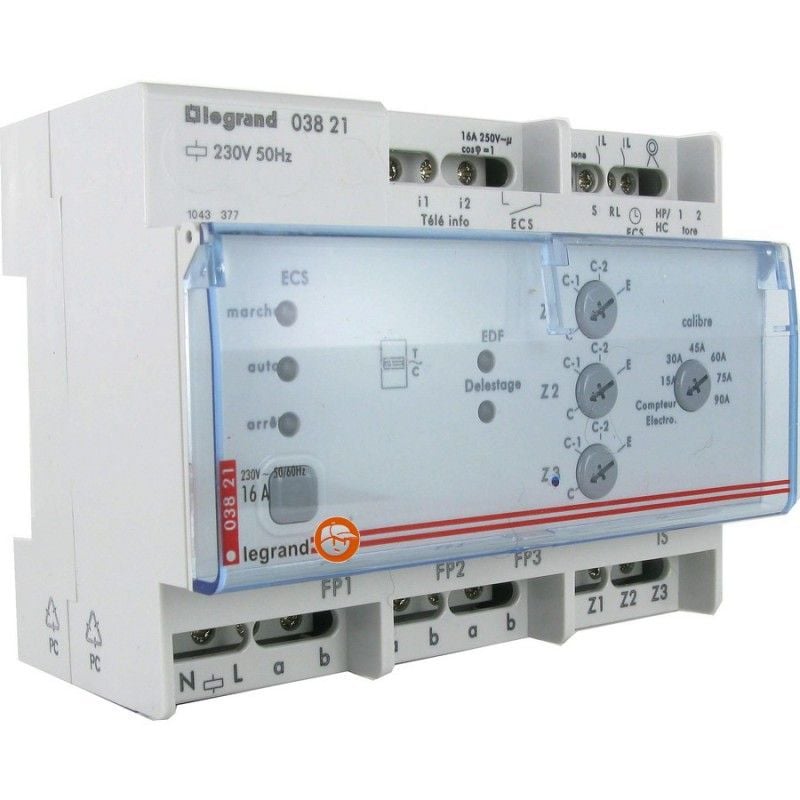

Ce gestionnaire a pour rôle d’économiser l’énergie consommée par le chauffage. Il change automatiquement la température dans les différentes pièces (regroupées en zone de chauffage) en fonction de leurs occupations par tranches horaires prédéfinies.

Même si elle n’est pas obligatoire, son installation est fortement recommandée.

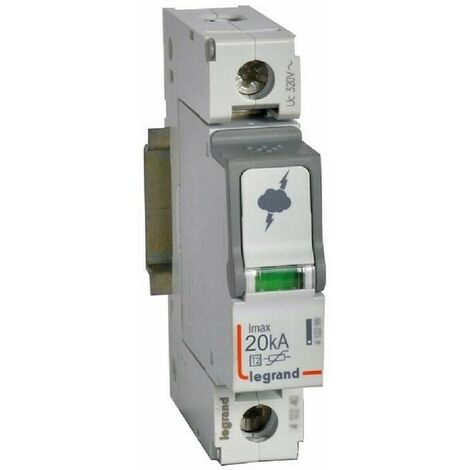

Un parafoudre (non représenté sur le schéma), est obligatoire si :

• le logement est équipé d’un paratonnerre,

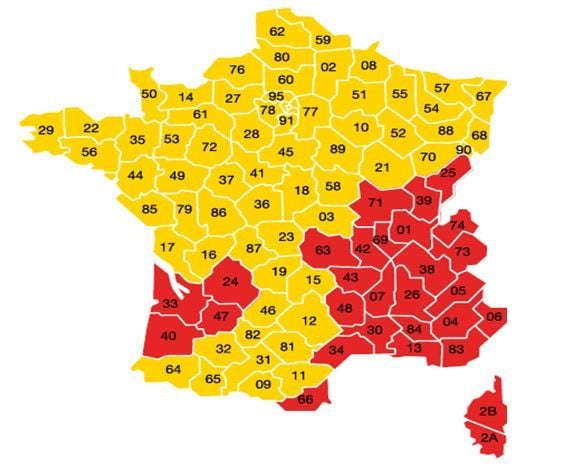

• le niveau kéraunique du département est ≥ 25 (en rouge sur la carte) et que le logement est alimenté par une ligne partiellement ou entièrement aérienne.

Cette liaison est constituée de deux fils électriques H07VR (rigide) ou H07VK (souple). Un fil rouge pour la phase, un fil bleu pour le neutre. La section des fils requise est définie dans le tableau ci-dessous (si le disjoncteur de branchement est accolé au tableau électrique).

Si le disjoncteur de branchement est éloigné du tableau électrique, il convient de consulter un professionnel qualifié.

Les constructeurs de matériel électrique proposent des logiciels simples et gratuits pour dessiner des schémas électriques, citons par exemple :

• Legrand : logiciel XL Pro ;

• Schneider :  logiciel Rapsody ;

• Hager : logiciel 1-2-3 schéma.
