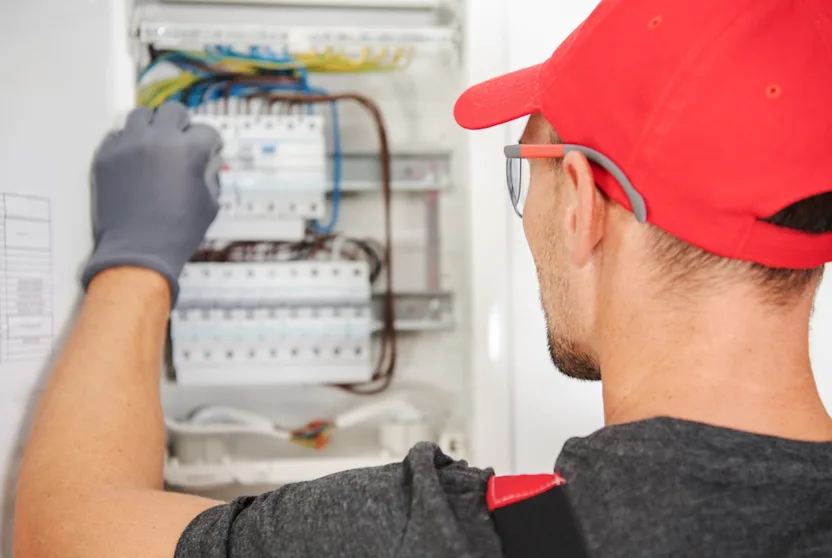

Comment choisir sa gaine technique de logement, la GTL ?

La gaine technique du logement (GTL) c’est quoi ?

La gaine technique du logement (GTL) est une goulotte électrique verticale destinée à centraliser les appareils principaux d’une installation électrique. Obligatoire et encadrée par la norme NF C 5-100, la GTL est conçue pour regrouper :

• le disjoncteur d’abonné ;

• le compteur électrique ;

• le tableau électrique ;

• le tableau ou coffret de communication ;

• les équipements associés ;

• deux prises de courant de 16A.

Ces éléments se fixent dans le corps de la GTL par vissage ou clipsage selon les modèles. La goulotte GTL accueille également l’appareillage électrique, les arrivées et sorties des circuits, ainsi que les disjoncteurs modulaires et câbles afférents. Les deux prises de courant doivent disposer d’un circuit dédié, protégé par une canalisation isolée, et être séparées des équipements de communication.

Les fonctions de la GTL

La GTL s’installe à l’intérieur d’un espace légèrement plus grand, appelé espace technique électrique du logement, l’ETEL. La GTL a pour fonction de regrouper les éléments centraux de l’installation électrique dans un même emplacement, accessible et dégagé. Ce regroupement sécurise et facilite la gestion des circuits d’alimentation, de communication et d’alarme du logement.

Implantation de l’ETEL

L’ETEL, espace dans lequel se place la GTL, doit se situer prioritairement près de l’accès du logement (entrée, garage, local technique, etc.) et être facilement accessible. Les endroits difficiles d’accès, les pièces humides ou les espaces extérieurs sont interdits par la norme NF C 15-100.

Dimensions de l’ETEL

La norme électrique définit les dimensions minimales de l’ETEL :

• Largeur : 600 mm ;

• Hauteur : du sol fini au plafond ;

• Profondeur : 250 mm.

L’espace technique électrique du logement (ETEL) doit être toujours dégagé, aucun stockage ou entreposage d’objets n’y est autorisé.

Déclinaisons des goulottes électriques GTL

Il existe plusieurs types de goulottes électriques GTL en fonction de leurs caractéristiques :

• 13 modules : pour les logements petits à moyens

• 18 modules: pour les grands appartements ou maisons

• Extensible : hauteur réglable entre 240 et 260 cm

• Spécifique : conçu pour une série ou marque en particulier

Disponibles en différents modèles, certains modèles comportent des options qui peuvent faire toute la différence : avec porte, cloisons de séparation, etc. Il est donc important d’en choisir un qui correspond à vos besoins.

Types de pose d’une GTL

La gaine technique du logement peut être posée en saillie, encastrée ou semi encastrée. La goulotte électrique GTL est conçue pour une pose en saillie. Pour une pose encastrée ou semi encastrée, vous devez orienter votre choix vers un bac d’encastrement, conçu pour ce type d’implantation.

Critères de choix d’une GTL

Pour faire le meilleur choix, il est nécessaire de considérer 5 principaux critères :

• Emplacement et hauteur

• Modules et compartiments

• Facilité d’installation

• Accessoires de pose

Regardons de plus près chacun de ces critères.

L’emplacement

Pour bien choisir une GTL, il faut déterminer l’emplacement de l’espace technique électrique du logement (ETEL). En rénovation, l’emplacement peut correspondre à celui du tableau électrique en place, mais pas forcément. Dans le cadre d’une réhabilitation totale, avec redistribution des pièces, il peut être nécessaire de définir un autre emplacement.

La hauteur

La GTL doit être matérialisée du sol au plafond si les départs et arrivées se font distinctement par le haut et par le bas. Si les départs et les arrivées des circuits se font d’un même côté, par le haut ou par le bas, la goulotte s’arrête avant le sol ou le plafond. Cette particularité détermine la hauteur à choisir pour une GTL. Vous avez donc le choix entre :

• Hauteur standard de 250 ou 260 cm.

• Faible hauteur comprise entre 170 et 220 cm.

• Hauteur extensible (entre 240 et 260 cm) à ajuster.

Nombre de modules

Deux types de goulottes électriques GTL sont disponibles en fonction du nombre de modules du tableau électrique à installer :

• Goulotte GTL 13 modules : pour l’installation d’un tableau électrique comportant 13 modules.

• Goulotte GTL 18 modules : pour l’installation d’un tableau électrique de 18 modules ou de 13 modules.

Vous l’aurez compris, une GTL 18 modules peut accueillir un tableau de répartition de 13 modules, mais pas l’inverse. En effet, une GTL de 13 modules n’est pas compatible avec un tableau de 18 modules.

Nombre de compartiments

Les compartiments sont importants dans l’organisation de la goulotte GTL car ils permettent de séparer les différents circuits.

• 1 compartiment : spécifique aux seuls circuits de puissance (installation électrique). Acquérir une goulotte supplémentaire s'avère nécessaire en cas d’ajout de circuits de communication.

• 2 compartiments : modèle le plus courant, il sépare les circuits de puissance (installation électrique) de ceux de communication (multimédia, domotique, alarme).

• 3 compartiments : pour les circuits de puissance, de communication et pour le câble de la dérivation individuelle (liaison au réseau).

L’indice de protection

L’indice de protection IP mesure l’étanchéité à la poussière et à l’eau d’un appareil, essentielle pour protéger les équipements. Pour assurer une protection optimale contre les poussières, la norme NF EN 60 529 relative aux goulottes GTL préconise un IP40 pour ces équipements. L’eau étant bien évidemment exclue car la goulotte doit impérativement être placée dans un endroit sec et éloigné de toute canalisation d’eau.

L’indice de résistance mécanique

L’indice de résistance mécanique IK indique la capacité d’un dispositif à résister aux impacts susceptibles de compromettre son intégrité. Afin de protéger l’installation contre les chocs, la norme NF EN 26 262 préconise un IK08 pour les goulottes GTL.

Présentation en 2 demi longueurs

Le transport, la manutention et le montage se trouvent facilités dès lors que la GTL est présentée en deux demi longueurs. A l’aide d’éclisses, l’assemblage est en principe simple et rapide.

Clipsage

Les goulottes électriques GTL clipsables permettent une plus grande liberté pour positionner le disjoncteur d’abonné, le tableau électrique et le coffret de communication. Ces éléments principaux tout comme les borniers, les peignes et autres éléments secondaires s’insèrent par simple clipsage. Bien que plus chères à l’achat, les modèles clipsables procurent un gain de temps considérable.

À noter cependant que les GTL clipsables sont généralement compatibles uniquement avec des éléments de même marque.

Les gaines techniques sont fournies avec les accessoires facilitant leur installation, mais, selon les modèles, certains sont à acquérir séparément. Il est ainsi utile de savoir ce qui est inclus et ce qui ne l’est pas, afin de prévoir un éventuel achat séparé. Voici les composants nécessaires pour l’installation de la GTL.

• Compartiments : Espace dédié à l'organisation des câbles, permettant une installation électrique ordonnée et sécurisée.

• Fond : Base stable pour la fixation de la gaine GTL et de ses composants, garantissant la rigidité de l'ensemble.

• Couvercles : protègent et masquent les câbles tout en facilitant l'accès rapide pour une maintenance aisée.

• Cornet de finition : assure une jonction soignée entre gaine et mur ou plafond, optimisant l'esthétique et la protection.

• Pieds compensateurs : ajustent la hauteur pour une parfaite mise à niveau quelle que soit la configuration du logement.

• Cloisons de fractionnement : séparent les différents circuits afin d'éviter les interférences et garantir une organisation optimale.

• Cloisons de séparation : isolent les circuits de communication des circuits électriques pour respecter les normes de sécurité.

• Agrafes et colliers : ils maintiennent fermement les câbles en place dans la gaine de manière discrète et stable.

• Vis : assurent la fixation sécurisée des éléments de la gaine et permettent une installation durable.

• Éclisses : permettent l'assemblage stable des sections de gaine, assurant la continuité structurelle et la sécurité de l'installation

• Portes : masquent et sécurisent l'installation, tout en permettant son accès pour toute intervention.

Le choix de la marque

Choisir une marque reconnue comme Legrand, Siemens ou encore Schneider est un gage de fiabilité. Ces fabricants misent sur leur notoriété et s’efforcent de proposer des produits fiables, robustes et simples à installer. Bien évidemment, il existe des produits de marques différentes, fiables et de bonne qualité.

Les avis clients

Pour connaître des retours d’expérience, consultez les avis clients. Ils constituent une véritable mine d’informations avérées et utiles à prendre en compte. Vous les trouverez dans les fiches produits en ligne sur le catalogue dédié.

Quels sont les avantages d'utiliser une GTL ?

Installer une GTL permet d’organiser votre installation électrique grâce à une centralisation facilitant son accès et sa maintenance. Elle permet également d’être en conformité avec la norme NF C 15-100. De plus, une goulotte GTL confère une meilleure esthétique tout en optimisant l’espace. La box et autres organes de communication positionnés au même emplacement permettent une distribution optimale des signaux numériques dans les différentes pièces.

Comment installer correctement une GTL ?

Avant de commencer l’installation, assurez-vous que la GTL est accessible et suffisamment espacée conformément aux indications de la norme électrique. Fixez la gaine solidement au mur afin de garantir une stabilité optimale. Suivez attentivement les instructions d’installation fournies par le fabricant. Vérifiez que chaque circuit électrique ou de communication est correctement acheminé et étiqueté pour éviter toute erreur de connexion.

Quelles sont les conséquences de ne pas respecter les normes de la GTL ?

Un non-respect des normes lors de l'installation la GTL entraîne un refus de conformité du Consuel, bloquant ainsi la mise en service de l'installation électrique. Du côté des risques physiques, des surchauffes et des courts-circuits peuvent se produire entraînant un départ d'incendie. En cas de sinistre, l'assureur refuse toute indemnisation liée aux dommages si la GTL n'est pas conforme. Réaliser une installation électrique exige des compétences en électricité, faute de quoi, l'intervention d'un électricien est indispensable.
