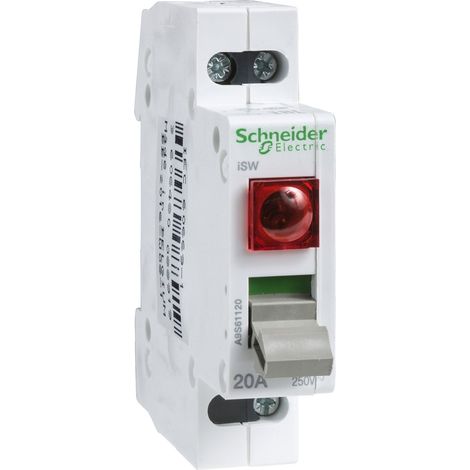

Schneider Electric – Interrupteur sectionneur 1P 20A 250VCA – Tension 250V – Indice de protection 4kV – Signalisation on/off – Installation rail DINSCHNEIDER ELECTRIC

Schneider Electric – Interrupteur sectionneur 1P 20A 250VCA – Tension 250V – Indice de protection 4kV – Signalisation on/off – Installation rail DIN

9
19,60€
Schneider Electric – VCF1GE – Coffret interrupteur sectionneur 3P 25A – Étanche IP65 pour installations extérieures – Puissance 11kW triphaséSCHNEIDER ELECTRIC
3 options

Schneider Electric – VCF1GE – Coffret interrupteur sectionneur 3P 25A – Étanche IP65 pour installations extérieures – Puissance 11kW triphasé

19
39,11€
Interrupteur sectionneur rotatif cadenassable 4P 25 A – Boîtier en polycarbonate IP65 – Pour installation électrique tertiaire – 230/400VAR
Soldes

Interrupteur sectionneur rotatif cadenassable 4P 25 A – Boîtier en polycarbonate IP65 – Pour installation électrique tertiaire – 230/400V

18
-2%
18,48€
Interrupteur sectionneur rotatif cadenassable 25A – 4 pôles – Boîtier polycarbonate IP65 – Pour installation électrique tertiaireAR
Soldes

Interrupteur sectionneur rotatif cadenassable 25A – 4 pôles – Boîtier polycarbonate IP65 – Pour installation électrique tertiaire

10
-2%
17,46€
Legrand – Disjoncteur tétrapolaire 4P 32A 400V – Bornes à vis pour câbles 16mm² – Protection IP20 – Fixation sur rail DINLEGRAND
3 options

Legrand – Disjoncteur tétrapolaire 4P 32A 400V – Bornes à vis pour câbles 16mm² – Protection IP20 – Fixation sur rail DIN

30
22,37€

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

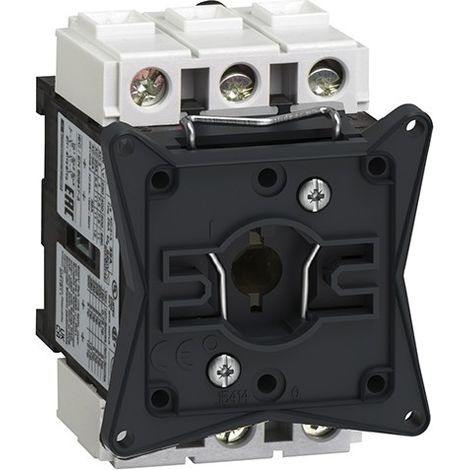

Ce corps de commutateur TeSys Vario, 32A/690V, est conçu pour des applications de commutation de moteurs jusqu'à 11 kW à 400 V AC-23. Il peut également commuter des circuits DC jusqu'à 250 V DC-1 à DC-5, en utilisant des contacts en série. Ce bloc de base est adapté pour un montage sur rail DIN ou par fixation par vis, et permet d'ajouter jusqu'à 4 modules supplémentaires pour une flexibilité accrue.

Spécifications techniques

  • Tension assignée d'emploi : 690 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Courant thermique conventionnel : 32 A
  • Courant thermique d'emploi sous enveloppe : 25 A
  • Courant assigné d'emploi : 21.8 A (AC-23) à 400 V
  • Puissance assignée d'emploi : 11 kW à 500 V (AC-23A), 15 kW à 690 V (AC-23A), 1.5 kW à 230...240 V (AC-3), 7.5 kW à 500 V (AC-3), 7.5 kW à 690 V (AC-3), 5.5 kW à 230...240 V (AC-23A), 11 kW à 400...415 V (AC-23A), 7.5 kW à 400...415 V (AC-3)
  • Pouvoir de fermeture : 320 A à 400 V (AC-21A, AC-22A, AC-23A)
  • Pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V au Ipeak
  • Courant assigné de courte durée admissible : 384 A à 400 V pendant 1 s
  • Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 35 A aM, 10 kA à 400 V - fusible associé 35 A gG
  • Pouvoir de coupure : 250 A à 400 V (AC-21A, AC-22A, AC-23A)
  • Durée de vie mécanique : 100000 cycles
  • Durée de vie électrique : 30000 cycles DC-1, 5100000 cycles AC-21
  • Mode de raccordement : borniers à vis-étrier pour câbles de 6 mm² (souple avec embout) et 10 mm² (rigide)
  • Couple de serrage : 2.1 N.m sur borniers à vis-étrier
  • Dimensions : Hauteur 74 mm, Largeur 55 mm, Profondeur 60 mm
  • Poids : 0.2 kg

    • Compatibilité et accessoires

  • Modules complémentaires disponibles : pôle principal, pôle neutre, module de mise à la terre, contacts auxiliaires (à commander séparément)
  • Poignées disponibles pour former un interrupteur-sectionneur opérationnel

    • Installation

  • Montage sur rail DIN ou par fixation par vis

    • Utilisation

  • Conçu pour des applications de commutation de moteurs et circuits électriques

    • Autres informations

  • Certifié multinormes (IEC, UL, CSA, CCC, EAC, Marine)
  • Conforme à la directive RoHS et à la réglementation REACh

    • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Couleur
      Blanc
    • Garantie
      2 an(s)
    • Indice de protection
      IP20
    • Intensité courant
      32 A

    Questions fréquentes

    Oui, ce dispositif peut commuter des circuits en courant continu jusqu'à 250 V DC-1 à DC-5, en utilisant des contacts en série.

    Cet équipement peut être monté sur un rail DIN ou fixé par vis, offrant une flexibilité d'installation selon les besoins.

    Il est possible d'ajouter jusqu'à 4 modules supplémentaires, tels qu'un pôle principal, un pôle neutre, un module de mise à la terre ou des contacts auxiliaires, qui doivent être commandés séparément.

    Réponses générées par IA à partir des informations vendeur
