Description

Description générale

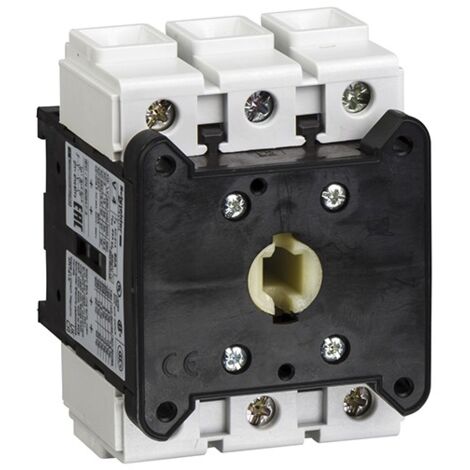

Interrupteur-sectionneur Schneider 3P TeSys VARIO 3 pôles, conçu pour être équipé d'une poignée afin de former un interrupteur opérationnel. Cet appareil est idéal pour des applications nécessitant un contrôle fiable de l'alimentation électrique.

Spécifications techniques

  • Tension assignée d'emploi : 690 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Courant thermique conventionnel : 125 A
  • Courant thermique d'emploi sous enveloppe : 100 A
  • Courant assigné d'emploi : 68,5 A AC-23 Ue: 400 V
  • Puissance assignée d'emploi : 22 kW à 230...240 V (AC-3), 30 kW à 400...415 V (AC-3), 37 kW à 500 V (AC-3), 45 kW à 500 V (AC-23A)
  • Pouvoir de fermeture : 1250 A à 400 V AC-21A, AC-22A, AC-23A
  • Pouvoir assigné de fermeture en court-circuit : 2,8 kA à 400 V
  • Courant assigné de courte durée admissible : 1500 A à 400 V, durée : 1 s
  • Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 125 A
  • Pouvoir de coupure : 1000 A à 400 V (AC-21A, AC-22A, AC-23A)
  • Endurance mécanique : 30000 cycles
  • Durée de vie électrique : 30000 cycles AC-21, 3000 cycles DC-1 à 5
  • Mode de raccordement : borniers à vis-étrier pour câbles de 70 mm² (souple avec embout) et 95 mm² (rigide)
  • Couple de serrage : 22,6 N.m sur borniers à vis-étrier
  • Dimensions : Hauteur : 125 mm, Largeur : 90 mm, Profondeur : 90 mm
  • Poids : 0,9 kg
  • Code de compatibilité : V

Caractéristiques

  • Marque
    SCHNEIDER ELECTRIC
  • Largeur
    90 mm
  • Hauteur
    125 mm
  • Profondeur
    90 mm
  • Poids
    900 g

Impact environnemental

  • Origine
    Fabriqué en République tchèque

Questions fréquentes

Ce dispositif peut supporter un courant nominal de court-circuit conditionnel de 10 kA à 400 V lorsqu'il est associé à un fusible de 125 A. Il offre également un pouvoir assigné de fermeture en court-circuit de 2,8 kA à 400 V.

Ce dispositif est compatible avec des câbles souples avec embout jusqu'à 70 mm² et des câbles rigides jusqu'à 95 mm². Le raccordement se fait via des borniers à vis-étrier avec un couple de serrage de 22,6 N.m.

Ce dispositif a une endurance mécanique de 30 000 cycles. Sa durée de vie électrique est de 30 000 cycles en AC-21 et de 3 000 cycles en DC-1 à 5.
