Description

Description générale

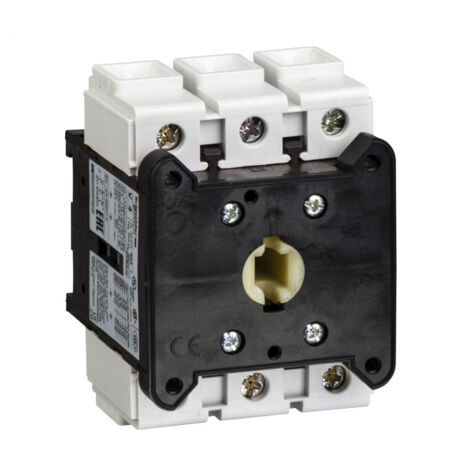

Interrupteur-sectionneur Schneider 3P TeSys VARIO 3 pôles, conçu pour des performances élevées. Cet interrupteur doit être équipé d'une poignée pour fonctionner de manière opérationnelle.

Spécifications techniques

  • Code de compatibilité : V
  • Support de montage : Rail symétrique
  • Niveau de performance : Hautes performances
  • Description des pôles : 3P
  • Description des contacts : 3 F
  • Type de réseau : CA, CC
  • Fréquence du réseau : 50/60 Hz
  • Tension assignée d'emploi : 690 V CA 50/60 Hz
  • Puissance assignée d'emploi : 30 kW à 230...240 V (AC-3), 37 kW à 400...415 V (AC-3), 45 kW à 500 V (AC-3), 55 kW à 500 V (AC-23A)
  • Courant assigné d'emploi : 83 A AC-23 Ue: 400 V
  • Courant thermique conventionnel : 175 A
  • Pouvoir de fermeture : 1750 A à 400 V AC-22A, 1600 A à 400 V AC-21A
  • Pouvoir de coupure : 1400 A à 400 V (AC-21A, AC-22A, AC-23A)
  • Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 200 A aM/gG
  • Pouvoir assigné de fermeture en court-circuit : 2,8 kA à 400 V à I crête
  • Classe de service intermittent : 30
  • Aptitude au sectionnement : Oui
  • Tension assignée de tenue aux chocs : 8 kV
  • Courant assigné de courte durée admissible : 2100 A à 400 V, durée : 1 s
  • Endurance mécanique : 30000 cycles
  • Durée de vie électrique : 30000 cycles AC-21, 30000 cycles DC-1 à 5
  • Mode de raccordement : Borniers à vis-étrier, câble 70 mm² (souple avec embout) et 95 mm² (rigide)
  • Couple de serrage : 22,6 N.m sur borniers à vis-étrier
  • Dimensions : Hauteur 125 mm, Largeur 90 mm, Profondeur 90 mm
  • Poids : 0,9 kg

Caractéristiques

  • Marque
    SCHNEIDER ELECTRIC
  • Largeur
    90 mm
  • Hauteur
    125 mm
  • Profondeur
    90 mm
  • Poids
    900 g

Questions fréquentes

Oui, ce dispositif est compatible avec des réseaux en courant alternatif (CA) et en courant continu (CC), avec une fréquence de réseau de 50/60 Hz.

La capacité de coupure en cas de court-circuit est de 10 kA à 400 V, avec un fusible associé de 200 A de type aM/gG.

Les borniers à vis-étrier de ce dispositif sont compatibles avec des câbles souples de 70 mm² avec embout et des câbles rigides de 95 mm².
