Description générale

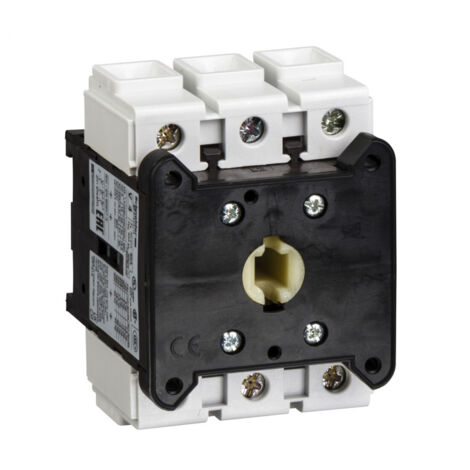

Le bloc de base TeSys Vario est conçu pour les interrupteurs-sectionneurs, offrant une capacité de 80A et une configuration à 3 pôles. Ce produit de Schneider Electric est idéal pour des applications nécessitant une gestion efficace de l'alimentation électrique.Spécifications techniques
- Tension assignée d'emploi : 690 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Courant thermique conventionnel : 80 A
- Courant thermique d'emploi sous enveloppe : 63 A
- Courant assigné d'emploi : 57 A AC-23 Ue: 400 V
- Puissance assignée d'emploi : 15 kW à 230...240 V (AC-3), 22 kW à 400...415 V (AC-3), 30 kW à 500 V (AC-3), 30 kW à 690 V (AC-23A), 37 kW à 500 V (AC-23A), 18,5 kW à 690 V (AC-3), 18,5 kW à 230...240 V (AC-23A), 30 kW à 400...415 V (AC-23A)
- Pouvoir de fermeture : 800 A à 400 V pour AC-21A, AC-22A, AC-23A
- Pouvoir assigné de fermeture en court-circuit : 2,1 kA à 400 V au Ipeak
- Courant assigné de courte durée admissible : 960 A à 400 V (durée : 1s)
- Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 80 A aM, 10 kA à 400 V - fusible associé 80 A gG
- Pouvoir de coupure : 640 A à 400 V pour AC-21A, AC-22A, AC-23A
- Endurance mécanique : 30 000 cycles
- Durée de vie électrique : 30 000 cycles AC-2, 30 000 cycles DC-1 à 5
- Mode de raccordement : borniers à vis-étrier pour câbles de 16 mm² (souple avec embout) et 25 mm² (rigide)
- Couple de serrage : 4 N.m sur borniers à vis-étrier
- Dimensions : Hauteur 83 mm, Largeur 60 mm, Profondeur 65 mm
- Poids : 0,5 kg
- Code de compatibilité : V
