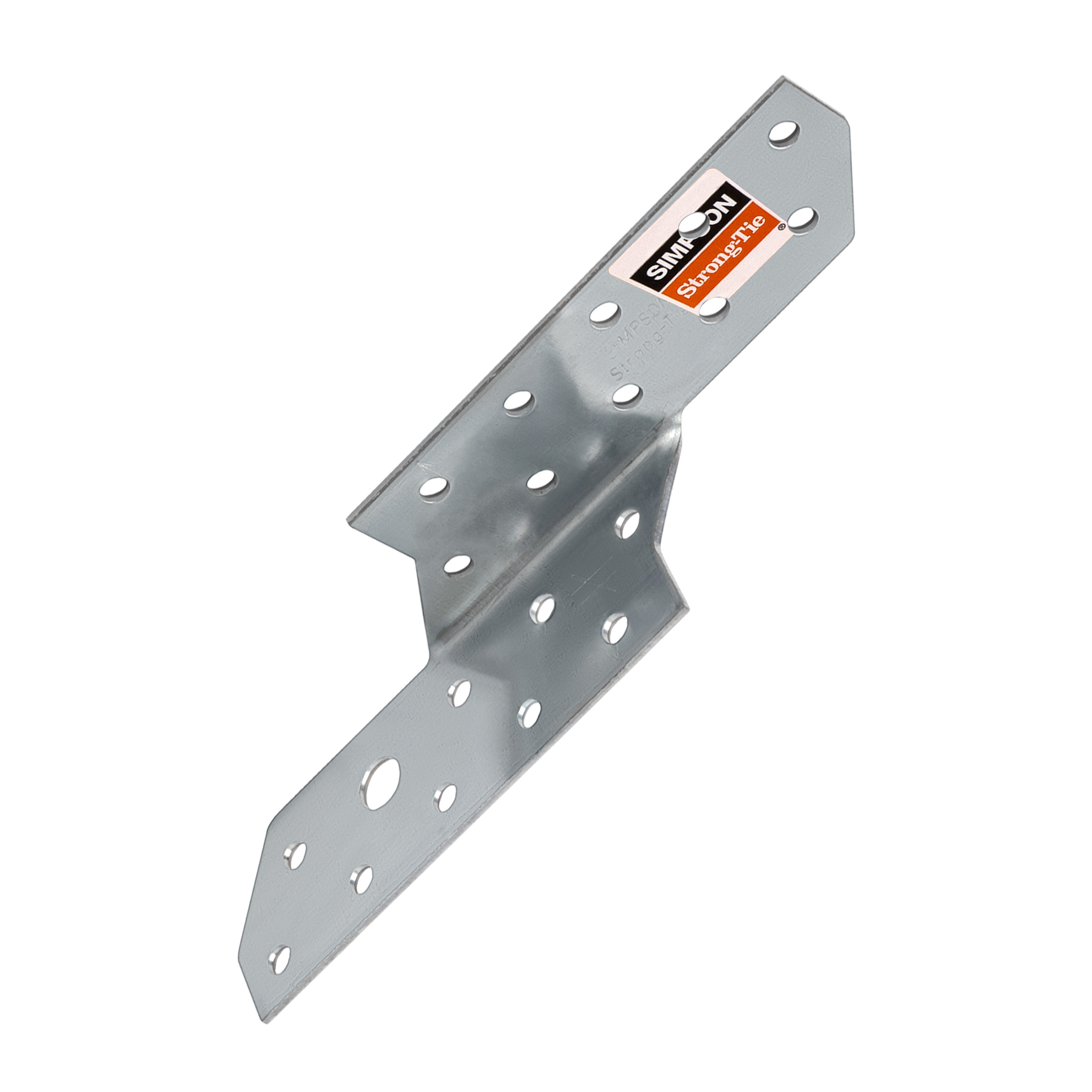

Connecteur de panne-chevron SPF170R 170 mm Droite (1)

Les paramètres les plus importants

• Modèle : SPF170R
• Côté de montage : Droite

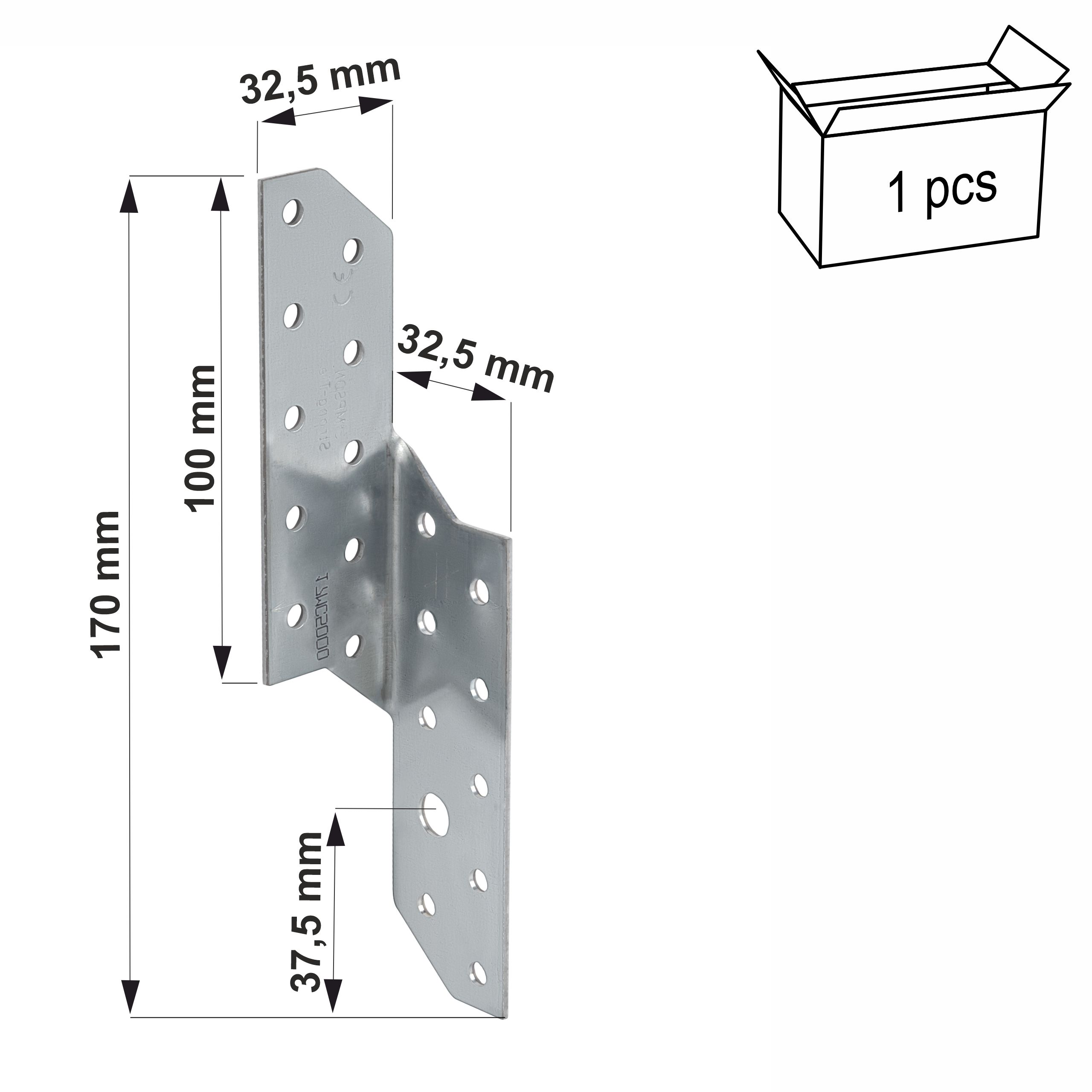

• Dimensions : 170 x 32,5 mm
• Épaisseur de la feuille : 2,0 mm
• Conditionnement : 1 pièce
• Trous bras 1 : 10 pièces x Ø 5 mm
• Trous bras 2 : 9 pièces x Ø 5 mm, 1 pièce x Ø 9 mm
• Matériau : Acier S250GD galvanisé 275 g/m² (20 µm)

Conçu pour les assemblages : bois-bois, bois-béton

Produit original de la célèbre société Simpson Strong-Tie ®

Le but des assemblages de chevrons et de pannes est de protéger la toiture contre l'aspiration par le vent.

Avantages

1. Connexions robustes et durables

Grâce à l'utilisation d'acier de haute qualité (acier S250GD) et au procédé de galvanisation à chaud Sendzimir, le connecteur garantit des connexions fiables et durables.

2.Classe d'utilisation 2

Elle est caractérisée par une humidité du matériau correspondant à une température de 20 °C et une humidité relative de l'air ambiant supérieure à 85 % seulement pendant quelques semaines par an. (par exemple, abris ouverts ou grenier non chauffé)

Assemblage d'application et de méthode

Connexion

Élément principal :bois massif, bois composite, bois lamellé-collé, béton.

Élément secondaire :bois massif, bois composite, Bois lamellé-collé.

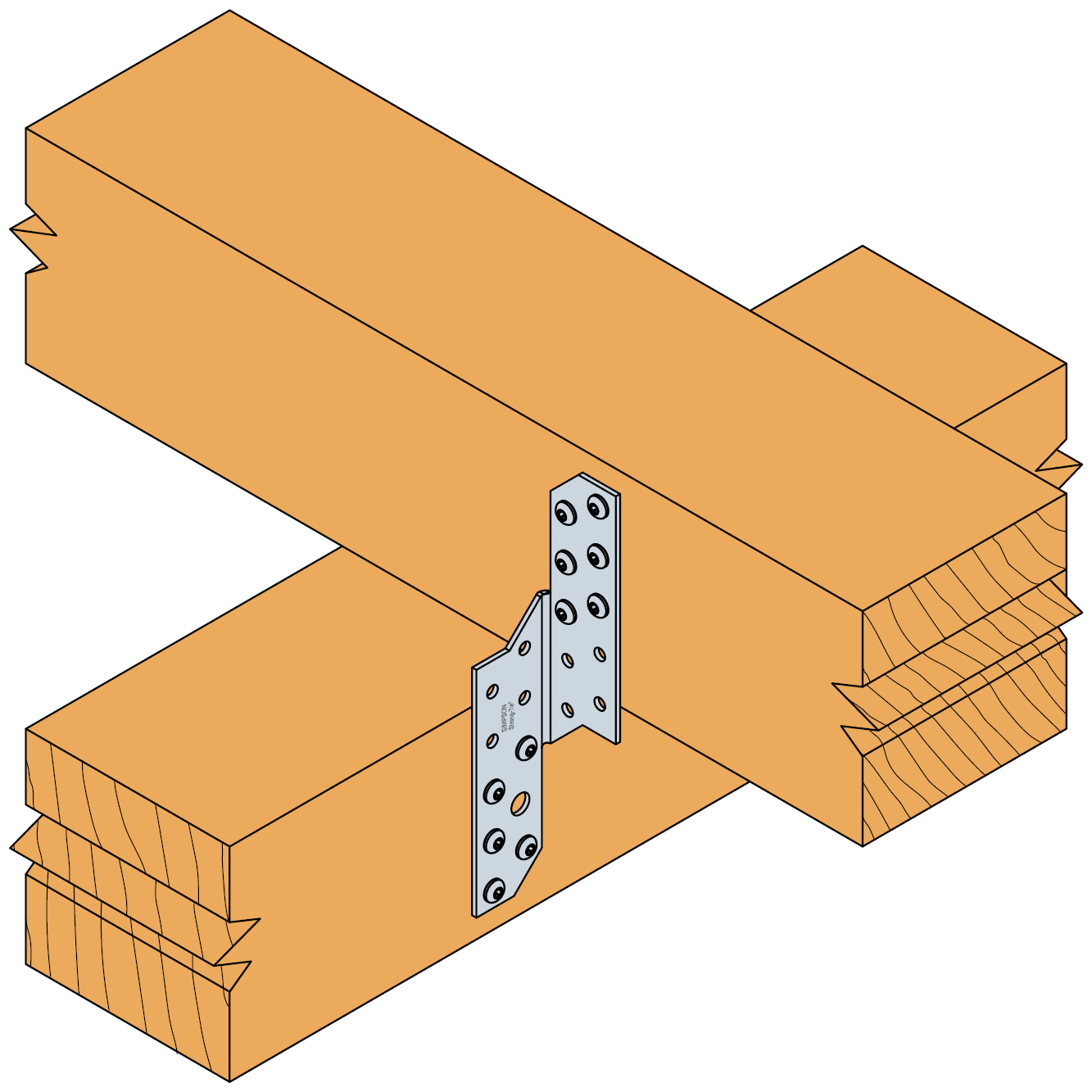

Fixation sur bois : utiliser des clous du système CNA4.0 ou des vis du système CSA5.0.

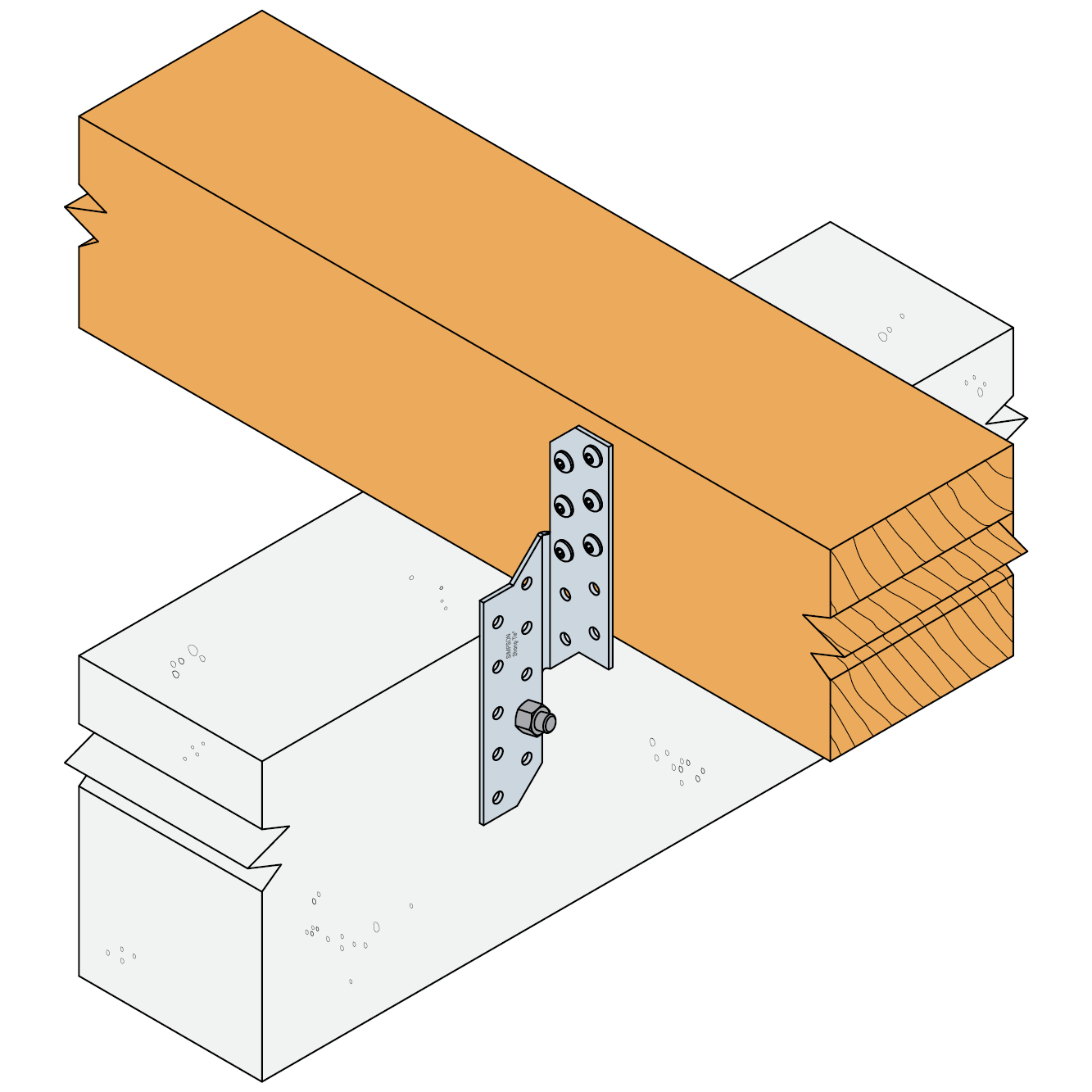

Fixation sur béton : utiliser un ancrage mécanique (WA) ou chimique (AT-HP) Simpson Strong-Tie.

Application

2 ou 4 connecteurs sont utilisés, selon la charge. Avec 2 connecteurs, il convient d'en utiliser 2 à gauche ou 2 à droite, placés en diagonale l'un contre l'autre pour assurer une répartition centrale de la charge.

Les liaisons entre les chevrons et la sablière peuvent nécessiter des connecteurs de longueurs différentes : plus courts à l'extérieur de la sablière et plus longs à l'intérieur. Ceci est dû à l'angle du chevron et à sa hauteur lorsqu'il s'éloigne du support.

Certificat

ETA-21/0482

Garantie de qualité supérieure. Cette norme spécifie les exigences et les méthodes d'essai relatives aux matériaux, à la géométrie, à la résistance, à la rigidité et à la durabilité (notamment la protection contre la corrosion).
