Description générale

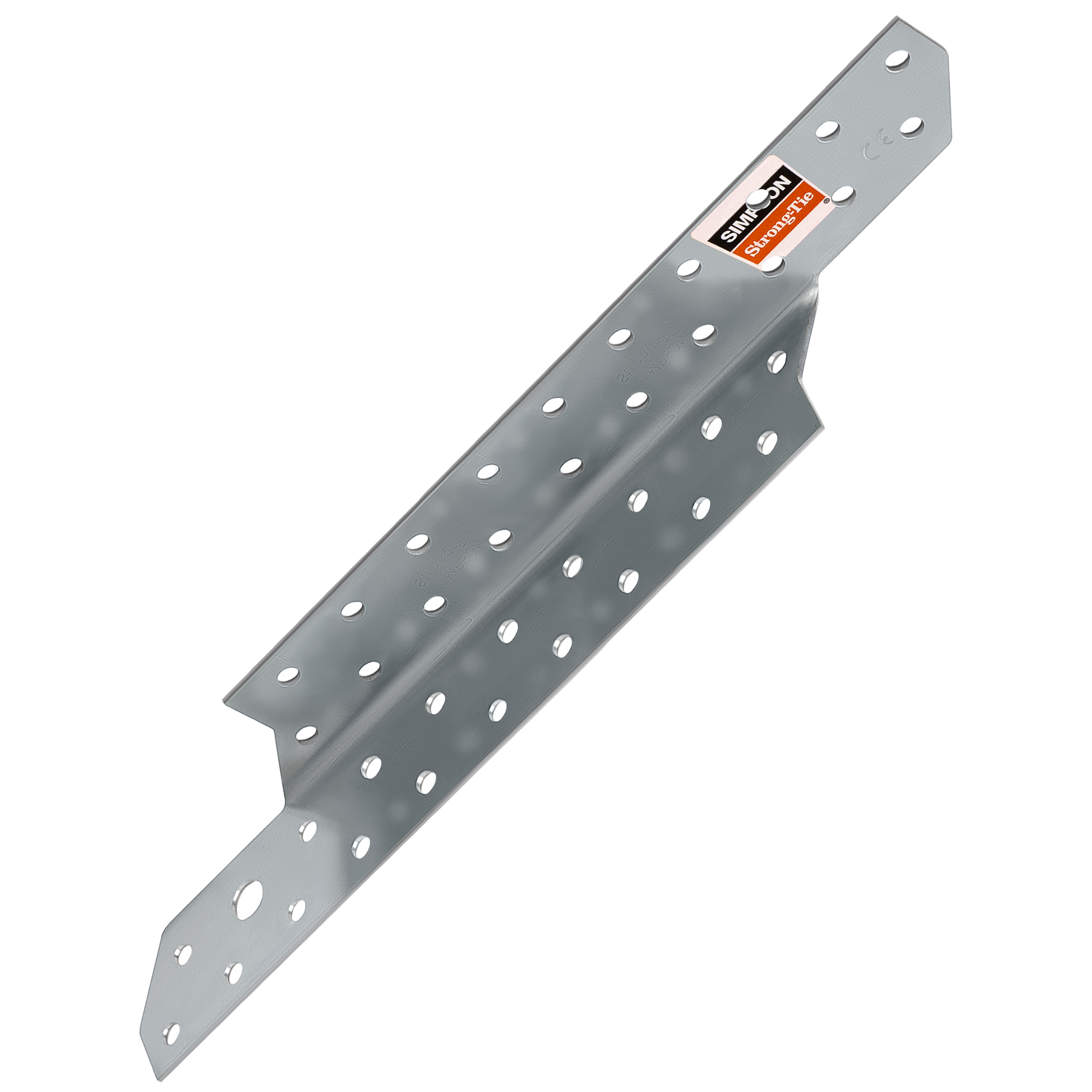

Connecteur de charpente pour chevrons, le connecteur chevron-panne SPF250R est conçu pour assurer des assemblages robustes et durables, protégeant la toiture contre le soulèvement par le vent par aspiration. Produit original de la célèbre société Simpson Strong-Tie ®.Spécifications techniques
- Modèle : SPF250R
- Montage de la page : Droite

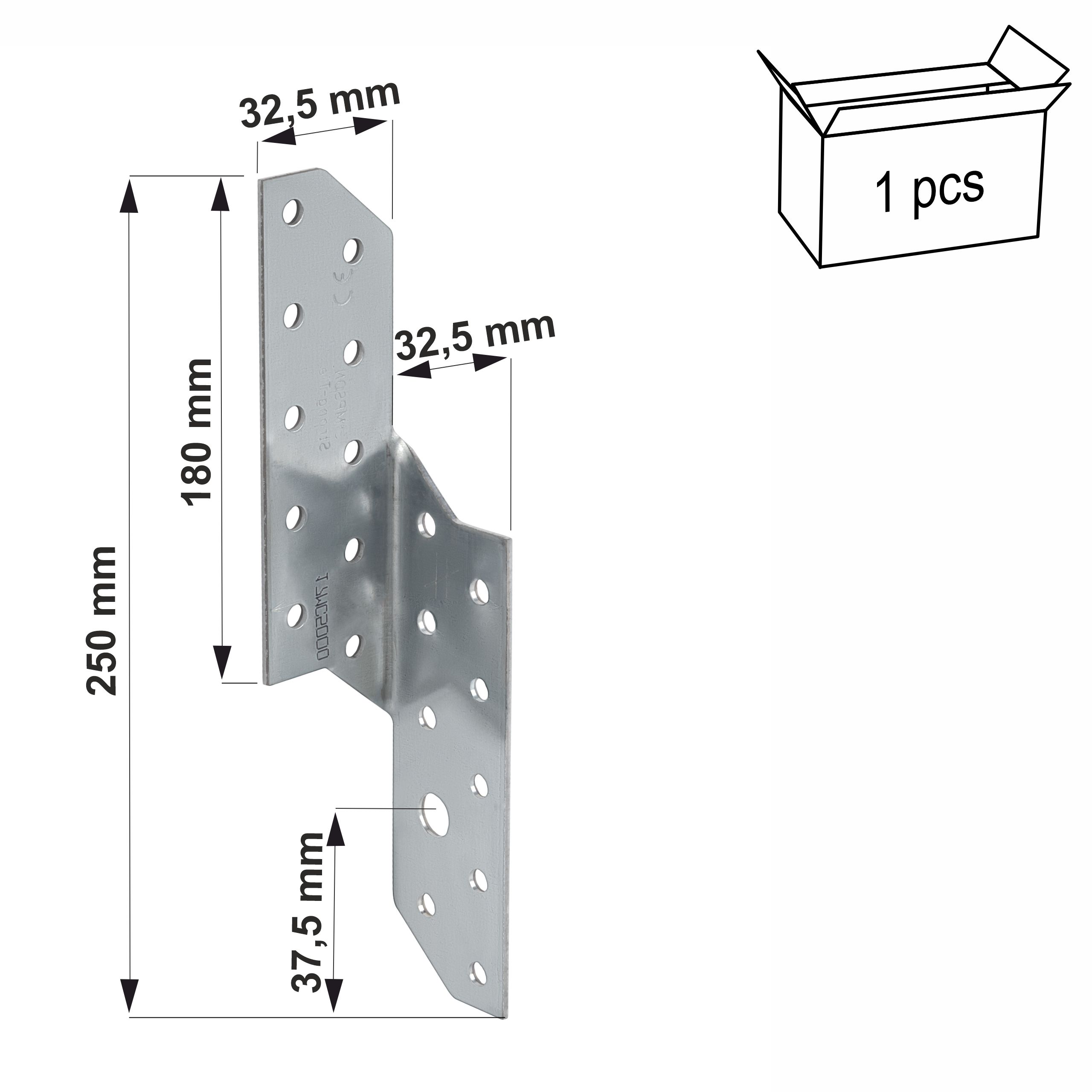

- Dimensions : 250 x 32,5 mm
- Épaisseur de la feuille : 2,0 mm
- Conditionnement : 1 pièce
- Trous bras 1 : 18 pièces x Ø 5 mm
- Trous bras 2 : 17 pièces x Ø 5 mm, 1 pièce x Ø 9 mm
- Matériau : Acier S250GD galvanisé 275 g/m² (20 µm)
Application et méthode d'installation
Connexion

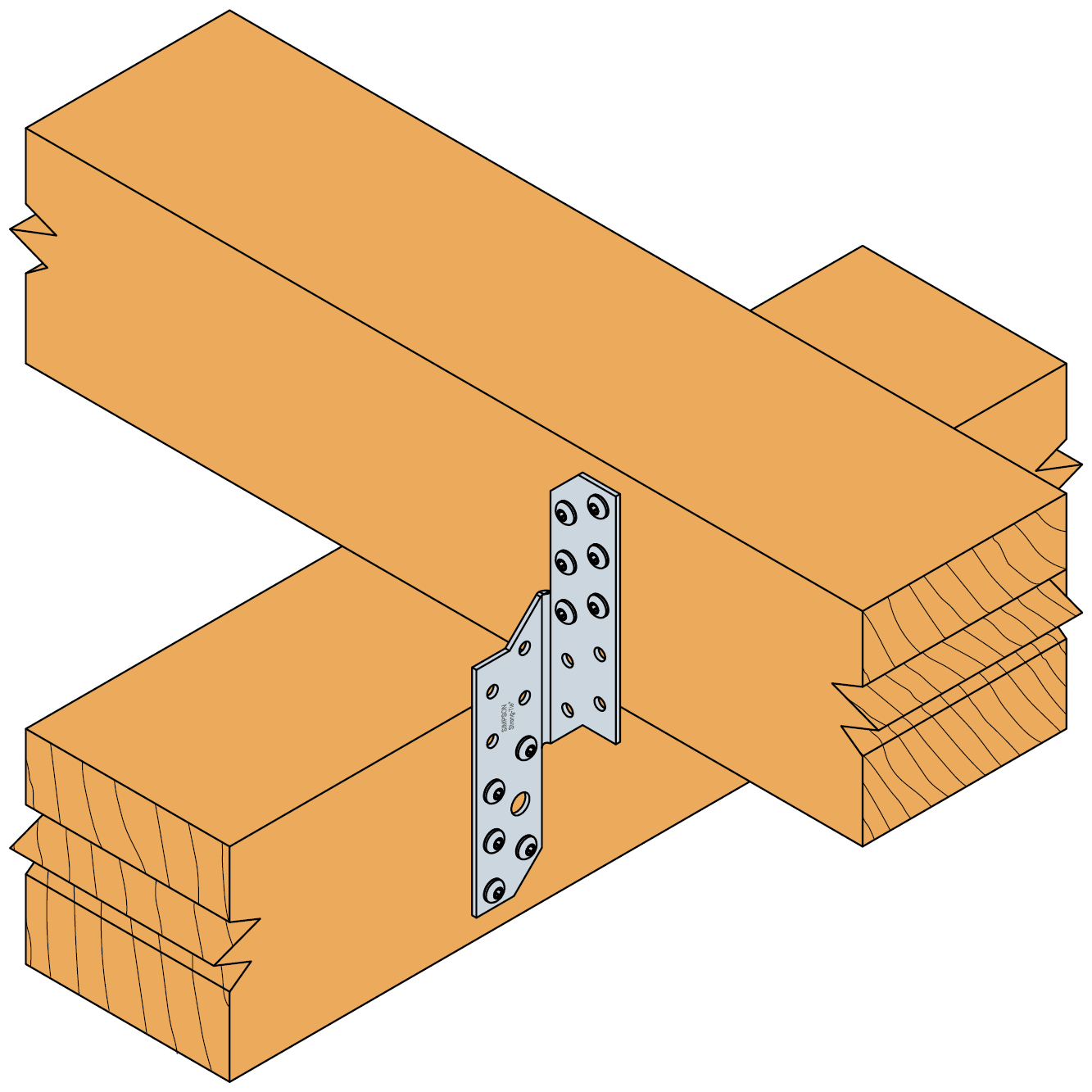

Élément principal : bois massif, bois composite, bois lamellé-collé, béton.
Élément secondaire : solide Bois, bois composite, bois lamellé-collé.
Fixation sur bois : utiliser des clous du système CNA4.0 ou des vis du système CSA5.0.

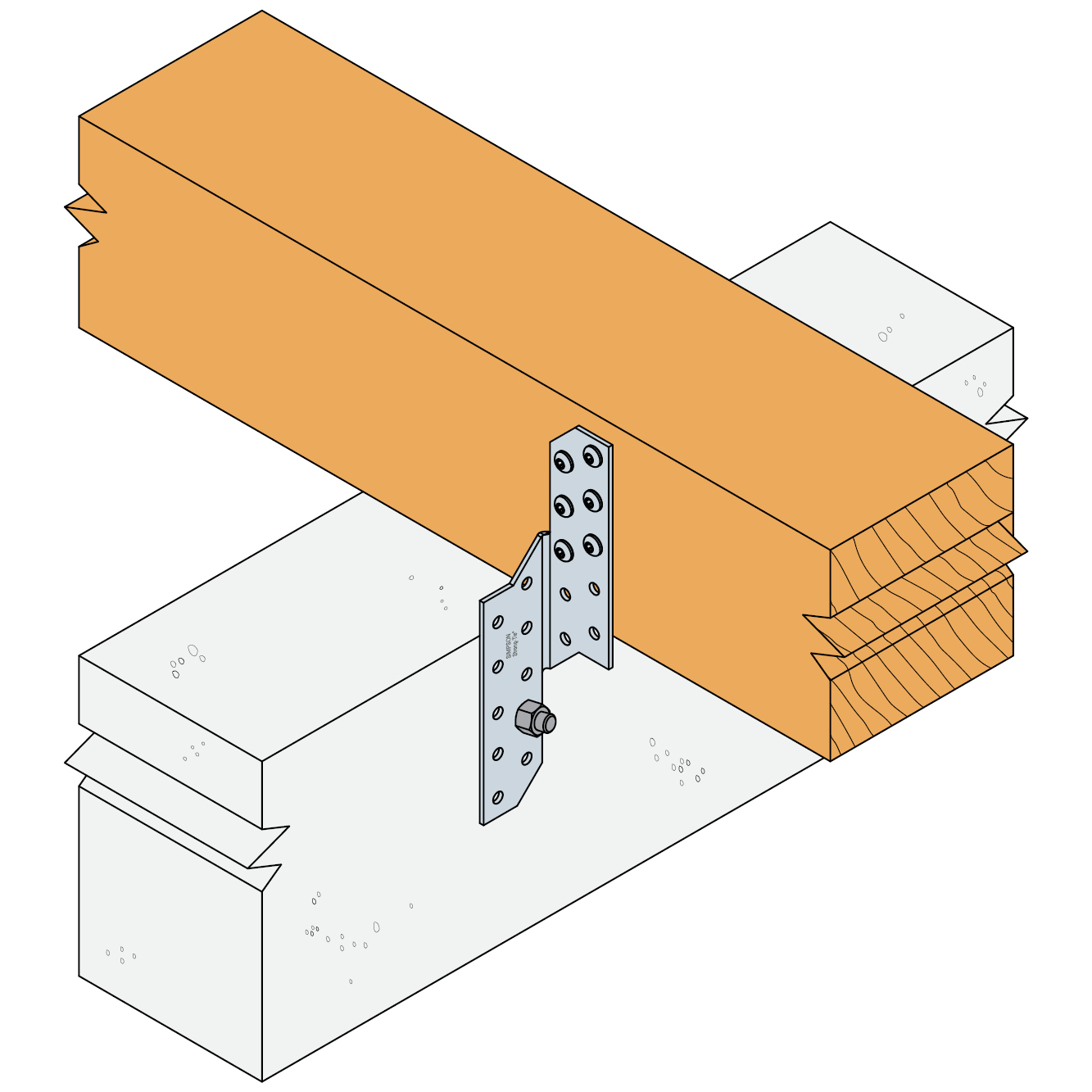

Fixation sur béton : utiliser un ancrage mécanique (WA) ou chimique (AT-HP) Simpson Strong-Tie.
Application : 2 ou 4 connecteurs sont utilisés, selon la charge. Avec 2 connecteurs, il convient d'utiliser 2 connecteurs gauches ou 2 connecteurs droits, placés en diagonale l'un contre l'autre pour assurer une répartition centrale de la charge.
Autres informations
Certificat : ETA-21/0482. Cette norme spécifie les exigences et les méthodes d'essai relatives aux matériaux, à la géométrie, à la résistance, à la rigidité et à la durabilité (notamment la protection contre la corrosion).
