Description générale

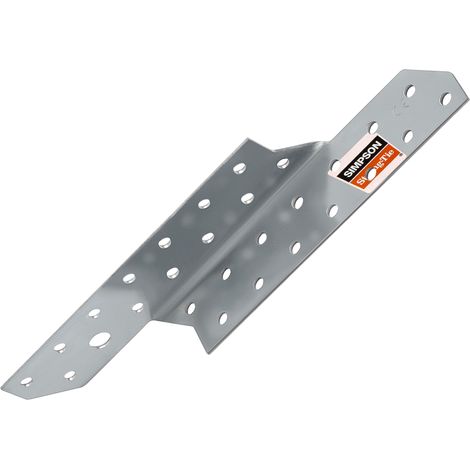

Le connecteur chevron-panne SPF210L est conçu pour assurer des assemblages solides et durables entre les chevrons et les pannes, protégeant ainsi le toit contre le soulèvement par aspiration du vent. Fabriqué en acier galvanisé de haute qualité, il est idéal pour des applications en bois et en béton.Spécifications techniques
- Modèle : SPF210L
- Côté de montage : Gauche
- Dimensions : 210 x 32,5 mm
- Épaisseur de la tôle : 2,0 mm
- Matériau : Acier galvanisé S250GD Z 275 g/m² (20 µm)
- Nombre de trous bras 1 : 14 pcs x Ø 5 mm
- Nombre de trous bras 2 : 13 pcs x Ø 5 mm, 1 pièce x Ø 9 mm
Installation
Pour l'installation, le connecteur peut être fixé au bois à l'aide de clous système CNA4.0 ou de vis système CSA5.0. Pour la fixation au béton, utilisez un ancrage mécanique (WA) ou chimique (AT-HP) de Simpson Strong-Tie. En fonction de la charge, 2 ou 4 connecteurs peuvent être nécessaires, placés en diagonale pour assurer une répartition centrale de la charge.
Utilisation
Le connecteur est conçu pour des assemblages bois-bois et bois-béton. Il est recommandé d'utiliser des connecteurs de différentes longueurs pour les connexions entre les chevrons et la plaque murale, en tenant compte de l'angle du chevron.
Autres informations
Certificat : ETA-21/0482
