Description générale

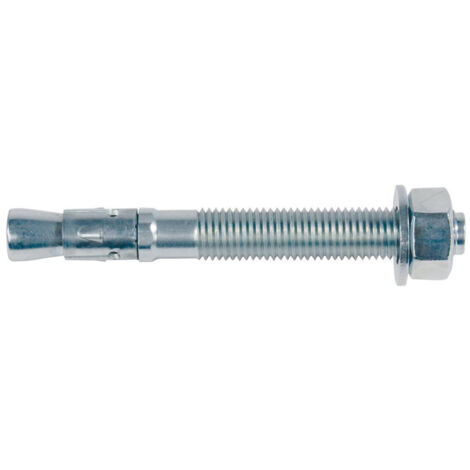

Le boulon d'ancrage IMC Upat® est conçu pour des fixations sécurisées dans le béton non fissuré et la pierre naturelle à structure dense. Sa conception électrozinguée en acier garantit une durabilité et une résistance à la corrosion. Avec une longueur de 106 mm et un diamètre de perçage de 10 mm, cet ancrage est particulièrement adapté pour des charges modérées, offrant une solution efficace pour les applications intérieures. Le raccourcissement de 2 cm facilite le forage et réduit les coûts matériels.Spécifications techniques
- Numéro d'article: 4000657003825
- Type: IMC 10/30/106
- Longueur: 106 mm
- Diamètre de perçage: 10 mm
- Profondeur du trou de forage: 98 mm
- Profondeur d'ancrage standard: 50 mm
- Profondeur d'ancrage réduite: 40 mm
- Épaisseur de fixation max.: 30 mm
- Longueur du filetage: 66 mm
- Largeur de la clé: 17 mm
- Diamètre extérieur de la rondelle: 19 mm
- Épaisseur de la rondelle: 1,8 mm
- Longueur effective (réduite) max.: 40 mm
- Longueur effective (standard) max.: 30 mm
Installation
Ce boulon d'ancrage peut être installé facilement en le plaçant dans le trou de perçage et en le frappant avec un marteau pour économiser de l'énergie. Il peut être monté en avant ou en travers, offrant ainsi une flexibilité d'installation.Utilisation
L'ancre IMC est idéale pour fixer des éléments en béton mince et convient particulièrement aux applications où les charges sont modérées. Elle est fréquemment utilisée dans des projets de construction intérieure.Autres informations
- Approbation ETA Option 7 pour une utilisation dans du béton non fissuré
- ETA-10/0169 Type K : Forme courte
