Description générale

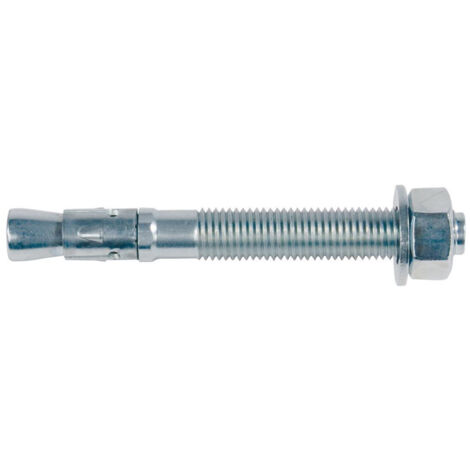

Le boulon d'ancrage IMC 8/30/91 en acier électrozingué de Upat® est conçu pour la fixation de charges modérées à l'intérieur, dans du béton non fissuré et de la pierre naturelle à structure dense. Son design compact, avec un raccourcissement de 2 cm, permet de réduire l'effort de forage et les coûts matériels. Ce système d'ancrage à clavette peut être installé en avant ou en travers et peut être enfoncé dans le trou foré à l'aide d'un marteau, facilitant ainsi son utilisation. Lors du serrage de l'écrou, le boulon pousse dans la bague d'expansion, garantissant une sécurité de maintien efficace.Spécifications techniques
- Numéro d'article: 4000657003672
- Type: IMC 30/08/91
- Diamètre du boulon: M8 mm
- Longueur totale: 91 mm
- Diamètre de perçage: 8 mm
- Profondeur du trou de forage minimum: 86 mm
- Profondeur d'ancrage standard: 40 mm
- Profondeur d'ancrage réduite: 30 mm
- Épaisseur de fixation maximum: 30 mm
- Longueur du filetage: 59 mm
- Largeur de clé: 13 mm
- Diamètre extérieur de la bague: 15 mm
- Épaisseur de la bague: 1,4 mm
- Longueur effective (réduite) maximum: 40 mm
- Longueur effective (standard) maximum: 30 mm
Autres informations
- Approbation ETA Option 7 pour une utilisation dans du béton non fissuré
- ETA-10/0169 Type K: Forme courte
