Description générale

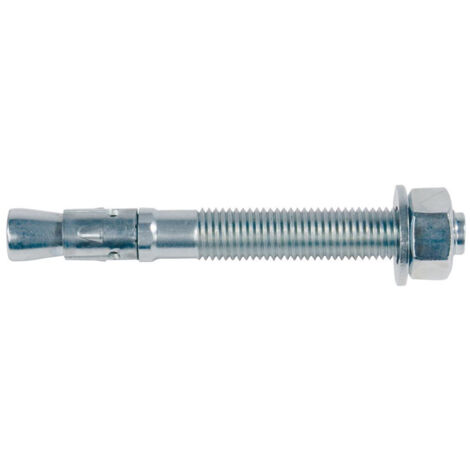

Ce boulon d'ancrage IMC Upat® est conçu pour des fixations dans le béton non fissuré et la pierre naturelle à structure dense. Il est particulièrement adapté pour des charges modérées et permet un gain de temps et d'effort grâce à sa conception raccourcie de 2 cm. Ce produit peut être installé en avant ou en travers, et il peut être enfoncé dans le trou de forage avec un marteau pour faciliter l'installation. Lors du serrage de l'écrou, le boulon pousse dans la bague d'expansion, assurant ainsi une sécurité de maintien optimale.Spécifications techniques
- Numéro d'article: 4000657003658
- Type: IMC 10/08/71
- Longueur: 71 mm
- Diamètre de perçage: 8 mm
- Profondeur du trou pour fixation traversante min.: 66 mm
- Profondeur d'ancrage: 40/30 mm
- Épaisseur de fixation max.: 10 mm
- Longueur du filetage: 39 mm
- Largeur clé: 13 mm
- Diamètre extérieur de la lave: 15 mm
- Épaisseur de la lave: 1,4 mm
- Profondeur d'ancrage (standard): 40 mm
- Longueur effective (réduite) max.: 20 mm
- Longueur effective (standard) max.: 10 mm
- Profondeur d'ancrage (réduite): 30 mm
Autres informations
- Approbation ETA Option 7 pour une utilisation dans du béton non fissuré
- ETA-10/0169 Type K : Forme courte
