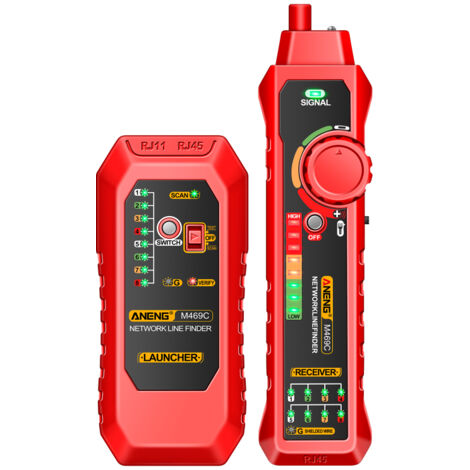

Détecteur multifonction de câbles réseau M469C, compatible avec RJ45 et RJ11, testeur de câbles LAN, outil de réseautage

Fonctionnalités polyvalentes : Ce détecteur de câbles réseau multifonction est conçu pour la recherche complète de lignes réseau, de lignes téléphoniques, l’inspection des lignes électriques et le test des circuits ouverts/courts-circuits. Il intègre également un test de tension continue et une alerte de basse tension pour une sécurité et une fiabilité accrues.

Test précis des câbles LAN : Ce testeur de câbles LAN garantit des tests précis grâce à son volume réglable et sa fonction d’écoute au casque, ce qui le rend idéal pour détecter les problèmes sur les câbles réseau avec interfaces RJ11/RJ45. Cet outil est essentiel pour maintenir des performances réseau optimales.

Traçage et mesure efficaces : Cet analyseur de réparation réseau est équipé d’une lampe torche intégrée, pratique pour travailler dans des conditions de faible luminosité. Sa construction en plastique ABS assure sa durabilité et sa longévité, ce qui en fait un choix fiable pour les interventions de réparation réseau.

Fonction :

1. Fonction de traçage de ligne téléphonique

(1) Insérez la ligne téléphonique avec un connecteur à cristal dans la prise RJ11 de l'émetteur ;

(2) Tournez le sélecteur de fonction de l'émetteur sur la position « Recherche de ligne », et le voyant de recherche de ligne clignotera, indiquant que l'émetteur fonctionne normalement ;

(3) Appuyez sur le bouton du récepteur pour ouvrir le récepteur et utilisez la sonde du récepteur pour interroger le câble cible souhaité ;

2. Fonction de recherche de ligne réseau

(1) Insérez le câble téléphonique muni d'un connecteur à cristal dans la prise RJ45 de l'émetteur ;

(2) Positionnez le sélecteur de fonction de l'émetteur sur « Recherche de ligne ». Le voyant de recherche clignote, indiquant que l'émetteur fonctionne normalement ;

(3) Appuyez sur le bouton du récepteur pour l'ouvrir et utilisez la sonde du récepteur pour interroger le câble cible ;

3. Fonction de recherche de ligne d'alimentation

(1) Connectez l'émetteur et le fil métallique à rechercher à l'aide d'une pince crocodile et insérez une extrémité dans l'émetteur ;

(2) Positionnez le sélecteur de fonction de l'émetteur sur « Recherche de ligne ». Le voyant de recherche clignote, indiquant que l'émetteur fonctionne normalement ;

(3) Appuyez sur le bouton du récepteur pour l'ouvrir et utilisez la sonde du récepteur pour interroger le câble cible. (Comparez l'intensité du bip et la luminosité du voyant. La ligne émettant le bip le plus fort et le voyant le plus lumineux est la ligne à rechercher.)

4. Test de câblage réseau en équipe

(1) Insérez les connecteurs RJ45 aux deux extrémités du câble réseau à tester dans les interfaces correspondantes de l'émetteur et du récepteur ;

(2) Positionnez le sélecteur de fonction de l'émetteur sur « Ligne à ligne ». Le voyant de séquence clignote, indiquant que l'émetteur fonctionne normalement ;

(3) Identifiez les courts-circuits, les circuits ouverts et les inversions de polarité à l'aide des 18 voyants de séquence ;

(4) Pendant le test, appuyez légèrement sur le bouton de sélection de fonction pour basculer entre les vitesses rapide et lente. (Utilisation d'une méthode de balayage automatique pour un test rapide, test des paires de fils torsadés 1, 2, 3, 4, 5, 6, 7, 8, G une par une, et identification de la paire défectueuse, en court-circuit ou en circuit ouvert).

5. Fonction de test de circuit ouvert et de court-circuit

Tournez le sélecteur de fonction de l'émetteur sur la position « Ligne à ligne », puis maintenez enfoncé le bouton « Interrupteur » de l'émetteur pendant plus de 2 secondes jusqu'à ce que le voyant « Séquence de ligne » passe du clignotement à l'éclairage fixe. Insérez la tête de test avec pince crocodile dans la prise RJ11 et utilisez les deux pinces crocodiles pour fixer les deux extrémités du fil de test. En cas de court-circuit, le voyant rouge de balayage de l'émetteur s'allume et l'impédance du fil est représentée par la luminosité du voyant : plus le voyant est lumineux, plus l'impédance est faible ; Plus la lumière est faible, plus l'impédance est élevée.

6. Fonction de test de niveau CC

Tournez le sélecteur de fonction de l'émetteur sur la position « recherche de ligne », puis maintenez le bouton « marche/arrêt » enfoncé pendant plus de 2 secondes jusqu'à ce que le voyant « recherche de ligne » s'éteigne et que le voyant « séquence de ligne » clignote. Insérez la tête de test avec la pince crocodile.
