OVENTROP Station d'appartement électronique Regudis W-HTE Plage de puissance 2, 18 l/min, échangeur de chaleur brasé au cuivre, Sealix(R) étanchéité totale, 1344051

OVENTROP Station d',appartement électronique Regudis W-HTE Plage de puissance 2, 18 l/min, échangeur de chaleur brasé au cuivre, Sealix(R) étanchéité totale, 1344051

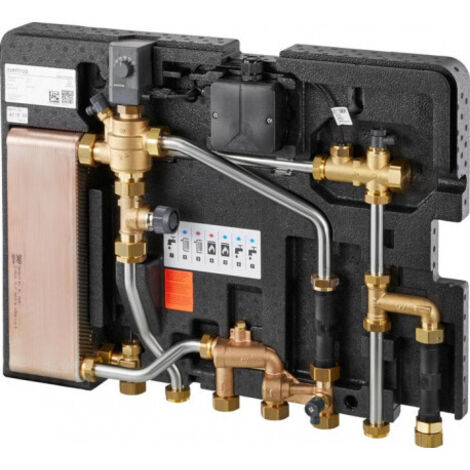

La station d',appartement Regudis W-HTE avec régulation électronique prémontée en usine et échangeur de chaleur à plaques en acier inoxydable brasé au cuivre et entièrement scellé permet l',alimentation économe en énergie et hygiénique d',un appartement en eau potable chaude et froide ainsi qu',en eau de chauffage. Montée sur une coque inférieure à isolation thermique, pour montage mural encastré ou apparent. Tuyaux en acier inoxydable 1.4404, robinetterie en laiton. Une isolation thermique optionnelle réduit la déperdition de chaleur et empêche le réchauffement de l',eau froide grâce à une disposition séparée des conduites d',eau chaude et d',eau froide. Des éléments enfichables intégrés dans la coque supérieure d',isolation permettent des découpes pour les compteurs d',eau, les compteurs de chaleur ainsi que l',échangeur de chaleur, afin de garantir un refroidissement rapide de l',échangeur de chaleur après un soutirage. Avec l',isolation thermique optionnelle, la profondeur d',installation de 110 mm n',est pas dépassée. Toutes les pièces en contact avec le fluide côté eau potable sont en laiton, en acier inoxydable 1.4401 et 1.4404 et en plastiques agréés pour l',eau potable. La station permet, grâce à une disposition asymétrique des plaques en acier inoxydable de l',échangeur de chaleur, ainsi qu',à une construction de la station optimisée en termes de perte de charge, un fonctionnement particulièrement efficace et permet des débits volumiques d',eau chaude de 15 à 25 l/min (plage de puissance 2) avec des élévations de température de 0 à 15 K (conformément à la procédure d',essai SPF). Il est ainsi possible d',adapter individuellement les performances de soutirage et les élévations de température aux paramètres de l',installation existante. Grâce aux faibles élévations de température, la station est particulièrement adaptée au fonctionnement dans les systèmes à basse température. La régulation électronique adaptative s',adapte automatiquement aux conditions de fonctionnement dans l',ensemble du système. La température d',eau potable réglée est régulée de manière constante, indépendamment des températures du système, des rapports de perte de charge et des quantités de soutirage nécessaires. Grâce à une commutation prioritaire du robinet de régulation multifonctionnel en fonction des besoins, une distribution intelligente de l',énergie est garantie pour le chauffage de l',eau potable ainsi que pour l',alimentation en chaleur d',une unité d',habitation. En mode chauffage, la régulation de pression différentielle intégrée du robinet de régulation assure une répartition efficace de la chaleur entre les stations. Un équilibrage hydraulique dans le réseau de tuyauterie vers la station est donc superflu. En cas de panne de courant, un mode de sécurité est activé. En mode de sécurité, l',actionneur ferme le robinet de régulation afin d',empêcher un chauffage incontrôlé de l',eau potable. Une LED d',état indique l',état de fonctionnement actuel de la station. L',échangeur de chaleur à plaques en acier inoxydable brasé au cuivre est entièrement scellé au dioxyde de silicium côté primaire et secondaire. Grâce à la structure de surface optimisée, le risque de calcification est réduit et les dépôts sont réduits. La résistance aux fluides côté primaire et secondaire est améliorée. Grâce à la fermeture complète, l',échangeur de chaleur peut être utilisé dans les régions d',eau potable critiques avec une conductivité électrique élevée >,500 myS/cm et une teneur en chlorure >,100 mg/l. Une vérification exacte des matériaux utilisables est recommandée sur la base d',une analyse de l',eau potable et des feuilles d',accompagnement mises à disposition par le fabricant. L',échangeur de chaleur entièrement scellé prévient en outre, grâce à la surface entièrement scellée, une migration de métal dans l',eau potable et l',eau de chauffage. La station de base Regudis W-HTE peut être étendue individuellement et rapidement grâce à un concept de montage modulaire Plug and Play avec les fonctions suivantes : circuit de chauffage mélangé (module de régulation de la température de départ) alimentation simultanée d',un circuit de chauffage direct et d',un circuit de chauffage mélangé (pièce de raccordement du circuit de chauffage) circulation de l',eau potable (module de circulation de l',eau potable) chauffage électrique d',appoint de l',eau potable (module de chauffe-eau instantané) séparation du système du circuit de chauffage côté logement du circuit de chauffage côté bâtiment (module de séparation du circuit de chauffage Duo) La station d',appartement Regudis W-HTE se compose des composants suivants : Boîte de raccordement pour l',alimentation électrique, alimentation en tension 230 V AC, courant nominal 50 mA, tension de sortie 5 V DC, courant de sortie nominal 1200 mA, indice de protection IP 65, classe de protection II, catégorie de surtension III, température ambiante 0 à 60 C Actionneur avec régulation de la température de l',eau potable intégrée 40-70 C, température ambiante max. 0 à 60 C, consommation électrique 0,15 à 3 W, indice de protection IP 54, tension d',entrée 5 V DC Capteur de débit volumique (permet la détection du débit volumique à partir de 1 l/min) Soupape de purge dans le circuit de chauffage Robinet de régulation multifonctionnel pour grands débits avec robinet de régulation de pression différentielle intégré et commutation prioritaire en fonction des besoins pour la préparation d',eau chaude Robinet de vidange dans le circuit de chauffage Vanne de zone pour la régulation du circuit de chauffage Robinet de vidange dans le circuit de chauffage avec filtre à impuretés Échangeur de chaleur à plaques en acier inoxydable brasé au cuivre 1.4401/1.4404 entièrement scellé Sonde de température pour eau chaude PT1000 Possibilité de raccordement du module de circulation d',eau potable G 1 Pièce de passage pour compteur de chaleur G 3/4, 110 mm Pièce de passage pour compteur d',eau G 3/4, 110 mm Raccordement pour jeu de régulation de maintien de température M 22 x 1 Insert de filtre dans le départ de chauffage Raccordement dans le départ de chauffage pour sonde de température du compteur de chaleur M 10 x 1,0 Mise en service de l',installation sur demande Données de puissance Eau potable : Puissance ECS Échangeur de chaleur : 42-70 kW (plage de puissance 2) à 50-65 C primaire et 10 C/50 C secondaire Débit de soutirage : 15-25 l/min (conformément à la procédure d',essai SPF) Perte de charge secondaire : 300-800 mbar (sans KWZ) Données de puissance Chauffage : Puissance de chauffage 14 kW, delta T 20 K Max. 600 l/h Pression différentielle max. 2,0 bar Pression différentielle min. 150 mbar Perte de charge primaire : 150-325 mbar (sans WMZ) Généralités : Pression de service max. : 10 bar Tmax (primaire) : 90 C Température ambiante : 2 à 35 C LxHxP (sans robinets à tournant sphérique) : 600 x 455 x 110 mm Entraxe des raccordements : 65 mm Distance par rapport au mur : 26,5 mm Poids : 8,8 kg Vaste gamme d',accessoires : Module de régulation de la température de départ pour chauffage de surface, pièce de raccordement du circuit de chauffage, module de circulation d',eau potable, module de chauffe-eau instantané, module de séparation du circuit de chauffage Duo, coque supérieure d',isolation thermique, jeu de régulation de maintien de température, pont de rinçage et de montage, borne de mise à la terre, jeux de raccordement et d',arrêt, armoires encastrées, armoires apparentes, cadre de révision, capot apparent Regubox Exklusiv
