OVENTROP Station d'appartement électronique Regudis W-HTE Plage de puissance 3, 25 l/min, échangeur de chaleur brasé au cuivre, Sealix(R) étanchéité totale, 1344052

OVENTROP Station d',appartement électronique Regudis W-HTE Plage de puissance 3, 25 l/min, échangeur de chaleur brasé au cuivre, Sealix(R) étanchéité totale, 1344052

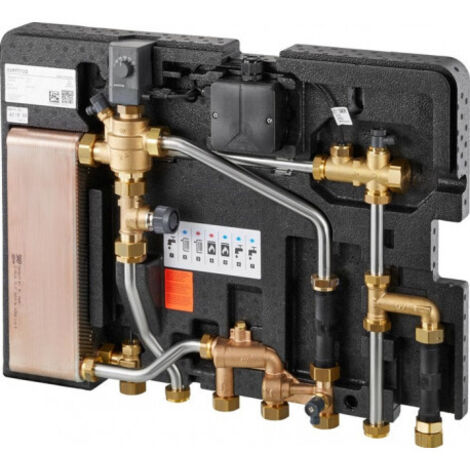

(Description du produit): La station d',appartement Regudis W-HTE avec régulation électronique prémontée en usine et échangeur thermique à plaques en acier inoxydable brasé au cuivre et entièrement scellé permet l',alimentation énergétique efficace et hygiénique d',un appartement en eau potable chaude et froide ainsi qu',en eau de chauffage. Montée sur une coque inférieure thermo-isolée, pour montage mural encastré ou apparent. Tuyaux en acier inoxydable 1.4404, robinetterie en laiton. Une isolation thermique optionnelle réduit la déperdition de chaleur et empêche le réchauffement de l',eau froide grâce à une disposition séparée des conduites transportant l',eau chaude et l',eau froide. Des éléments enfichables intégrés dans la coque supérieure d',isolation permettent de ménager des évidements pour les compteurs d',eau, les compteurs de chaleur ainsi que l',échangeur thermique, afin de garantir un refroidissement rapide de l',échangeur thermique après un soutirage. Avec l',isolation thermique optionnelle, la profondeur d',installation de 110 mm n',est pas dépassée. Toutes les pièces en contact avec le fluide du côté de l',eau potable sont en laiton, en acier inoxydable 1.4401 et 1.4404 et en plastiques agréés pour l',eau potable. La station permet, grâce à une disposition asymétrique des plaques en acier inoxydable de l',échangeur thermique, ainsi qu',à une construction de la station optimisée en termes de perte de charge, un fonctionnement particulièrement efficace et permet des débits d',eau chaude de 20 à 30 l/min (plage de puissance 3) avec des élévations de température de 0 à 15 K (selon la procédure de test SPF). Il est ainsi possible d',adapter individuellement les performances de soutirage et les élévations de température aux paramètres de l',installation existante. Grâce aux faibles augmentations de température, la station est particulièrement adaptée au fonctionnement dans les systèmes à basse température. La régulation électronique adaptative s',adapte automatiquement aux conditions de fonctionnement de l',ensemble du système. La température d',eau potable réglée est régulée de manière constante, indépendamment des températures du système, des rapports de perte de charge et des quantités de soutirage nécessaires. Grâce à une priorité en fonction des besoins de la vanne de régulation multifonctionnelle, une répartition intelligente de l',énergie pour le chauffage de l',eau potable ainsi que pour l',alimentation en chaleur d',une unité d',habitation est assurée. En mode chauffage, la régulation de pression différentielle intégrée de la vanne de régulation assure une répartition efficace de la chaleur entre les stations. Un équilibrage hydraulique dans le réseau de tuyauterie vers la station est donc superflu. En cas de panne de courant, un mode de sécurité est activé. En mode de sécurité, l',actionneur ferme la vanne de régulation afin d',empêcher un réchauffement incontrôlé de l',eau potable. Une LED d',état indique l',état de fonctionnement actuel de la station. L',échangeur thermique à plaques en acier inoxydable brasé au cuivre est entièrement scellé au dioxyde de silicium côté primaire et secondaire. La structure de surface optimisée réduit le risque de calcification et les dépôts sont réduits. La résistance aux fluides du côté primaire et secondaire est améliorée. Grâce à l',étanchéité complète, l',échangeur thermique peut être utilisé dans les régions d',eau potable critiques avec une conductivité électrique élevée >,500 myS/cm et une teneur en chlorure >,100 mg/l. Un contrôle précis des matériaux utilisables est recommandé sur la base d',une analyse de l',eau potable et des feuilles d',accompagnement mises à disposition par le fabricant. L',échangeur thermique entièrement scellé empêche en outre, grâce à sa surface entièrement scellée, la migration de métaux dans l',eau potable et l',eau de chauffage. La station de base Regudis W-HTE peut être étendue individuellement en un minimum de temps grâce à un concept de montage modulaire Plug and Play avec les fonctions suivantes : circuit de chauffage mixte (module de régulation de la température de départ) alimentation simultanée d',un circuit de chauffage direct et d',un circuit de chauffage mixte (pièce de raccordement du circuit de chauffage) circulation d',eau potable (module de circulation d',eau potable) chauffage électrique d',appoint de l',eau potable (module de chauffe-eau instantané) séparation du système du circuit de chauffage côté logement du circuit de chauffage côté bâtiment (module de séparation de circuit de chauffage Duo) La station d',appartement Regudis W-HTE se compose des éléments suivants : Boîtier de raccordement pour l',alimentation électrique, alimentation en tension 230 V AC, courant nominal 50 mA, tension de sortie 5 V DC, courant de sortie nominal 1200 mA, indice de protection IP 65, classe de protection II, catégorie de surtension III, température ambiante 0 à 60 C Actionneur avec régulation intégrée de la température de l',eau potable 40-70 C, température ambiante max. 0 à 60 C, consommation électrique 0,15 à 3 W, indice de protection IP 54, tension d',entrée 5 V DC Capteur de débit volumique (permet la détection du débit volumique à partir de 1 l/min) Soupape de purge d',air dans le circuit de chauffage Vanne de régulation multifonctionnelle pour débits importants avec vanne de régulation de pression différentielle intégrée et priorité en fonction des besoins pour la préparation d',eau chaude Robinet de vidange dans le circuit de chauffage Vanne de zone pour la régulation du circuit de chauffage Robinet de vidange dans le circuit de chauffage avec filtre à impuretés Échangeur thermique à plaques en acier inoxydable brasé au cuivre 1.4401/1.4404 entièrement scellé Capteur de température pour eau chaude PT1000 Possibilité de raccordement du module de circulation d',eau potable G 1 Raccord pour compteur de chaleur G 3/4, 110 mm Raccord pour compteur d',eau G 3/4, 110 mm Raccord pour kit de régulation de maintien de température M 22 x 1 Cartouche filtrante dans le départ de chauffage Raccord dans le départ de chauffage pour capteur de température du compteur de chaleur M 10 x 1,0 Mise en service de l',installation sur demande Données de performance Eau potable : Puissance ECS échangeur thermique : 55-84 kW (plage de puissance 3) à 50-65 C primaire, et 10 C/50 C secondaire Débit de soutirage : 20-30 l/min (selon la procédure de test SPF) Perte de charge secondaire : 300-650 mbar (sans KWZ) Données de performance Chauffage : Puissance de chauffage 14 kW, delta T 20 K Max. 600 l/h max. Pression différentielle 2,0 bar min. Pression différentielle 150 mbar Perte de charge primaire : 150-250 mbar (sans WMZ) Généralités : Pression de service max. : 10 bar Tmax (primaire) : 90 C Température ambiante : 2 à 35 C LxlxP (sans robinets à tournant sphérique) : 600 x 455 x 110 mm Entraxe des raccords : 65 mm Entraxe par rapport au mur : 26,5 mm Poids : 10,2 kg Vaste gamme d',accessoires : Module de régulation de la température de départ pour chauffages de surface, pièce de raccordement du circuit de chauffage, module de circulation d',eau potable, module de chauffe-eau instantané, module de séparation de circuit de chauffage Duo, coque supérieure d',isolation thermique, kit de régulation de maintien de température, pont de rinçage et de montage, étrier de mise à la terre, kits de raccordement et d',arrêt, armoires encastrées, armoires apparentes, cadre de visite, capot apparent Regubox Exklusiv
