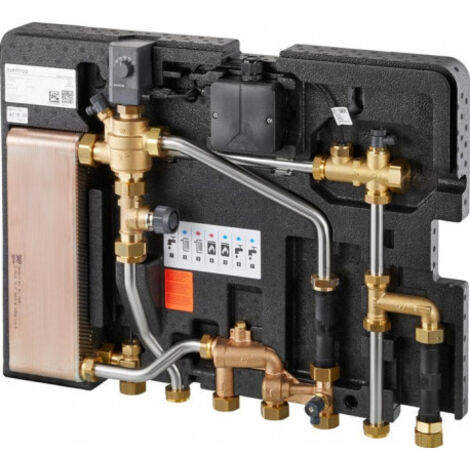

OVENTROP Station d'appartement électronique Regudis W-HTE Plage de puissance 1, 12 l/min, échangeur de chaleur brasé au cuivre, étanchéité complète Sealix(R), 1344050

OVENTROP Station d'appartement électronique Regudis W-HTE Plage de puissance 1, 12 l/min, échangeur de chaleur brasé au cuivre, étanchéité complète Sealix(R), 1344050

• Fabricant: Oventrop
• Numéro d',article: 1344050

Station d',appartement électronique Regudis W-HTE Plage de puissance 1, 12 l/min, échangeur de chaleur brasé au cuivre, étanchéité intégrale Sealix(R)

La station d'appartement Regudis W-HTE avec régulation électronique pré-montée en usine et échangeur de chaleur à plaques en acier inoxydable brasé au cuivre et entièrement scellé permet l'alimentation éco-énergétique et hygiénique d'un logement en eau potable chaude et froide ainsi qu'en eau de chauffage. Montée sur une coque inférieure isolée thermiquement, pour montage mural encastré ou en saillie. Tubes en acier inoxydable 1.4404, robinetterie en laiton. Une isolation thermique en option réduit la dissipation de chaleur et empêche le réchauffement de l'eau froide grâce à une disposition séparée des conduites chaudes et froides. Les éléments enfichables intégrés dans la coque supérieure d'isolation permettent des réservations pour compteurs d'eau, compteurs de chaleur, ainsi que pour l'échangeur de chaleur afin de garantir un refroidissement rapide de l'échangeur après un puisage. Avec l'isolation thermique en option, la profondeur d'encastrement de 110 mm n'est pas dépassée. Toutes les pièces en contact avec le fluide côté eau potable sont en laiton, en acier inoxydable 1.4401 et 1.4404 ainsi qu'en plastiques homologués pour l'eau potable. Grâce à une disposition asymétrique des plaques en acier inoxydable de l'échangeur de chaleur et à une conception optimisée pour les pertes de charge, la station assure un fonctionnement particulièrement efficace et permet des débits d'eau chaude de 11-21 l/min (plage de puissance 1) pour des élévations de température de 0-15 K (selon la procédure de contrôle SPF). Les débits de puisage et les élévations de température peuvent ainsi être adaptés individuellement aux paramètres de l'installation existante. Grâce aux faibles élévations de température, la station est particulièrement adaptée au fonctionnement dans des systèmes basse température. La régulation électronique adaptative s'ajuste automatiquement aux conditions de fonctionnement du système global. La température d'eau potable réglée est maintenue constante, indépendamment des températures du système, des rapports de perte de charge et des volumes de puisage requis. Une commutation prioritaire régulée selon les besoins de la vanne de régulation multifonctionnelle garantit une distribution intelligente de l'énergie pour la production d'eau chaude sanitaire et pour le chauffage d'un logement. En mode chauffage, la régulation intégrée de la pression différentielle de la vanne de régulation assure une distribution thermique efficace entre les stations. Un équilibrage hydraulique dans le réseau de canalisations menant à la station est donc superflu. En cas de coupure de courant, un mode Failsafe est activé. En mode Failsafe, le servomoteur ferme la vanne de régulation afin d'éviter tout réchauffement incontrôlé de l'eau potable. L'état de fonctionnement actuel de la station est indiqué par une LED d'état. L'échangeur de chaleur à plaques en acier inoxydable brasé au cuivre est entièrement vitrifié au dioxyde de silicium côté primaire et côté secondaire. La structure de surface optimisée réduit le risque d'entartrage et limite les dépôts. La résistance aux fluides est améliorée côté primaire et côté secondaire. Grâce à la vitrification totale, l'échangeur de chaleur peut être utilisé dans des régions où l'eau potable est critique avec une conductivité électrique élevée >500 myS/cm et une teneur en chlorures >100 mg/l. Une vérification exacte des matériaux utilisables est recommandée sur la base d'une analyse de l'eau potable et des fiches techniques fournies par le fabricant. De plus, la surface entièrement vitrifiée de l'échangeur de chaleur prévient toute migration de métaux dans l'eau potable et l'eau de chauffage. Grâce à un concept de montage modulaire Plug and Play, la station de base Regudis W-HTE peut être complétée individuellement et rapidement par les fonctions suivantes :

circuit de chauffage mélangé (module de régulation de la température de départ)
Alimentation simultanée d'un circuit de chauffage direct et d'un circuit de chauffage mélangé (pièce de raccordement pour circuit de chauffage)
Bouclage d'eau chaude sanitaire (module de bouclage d'eau chaude sanitaire)
réchauffage électrique de l'eau potable (module de chauffe-eau instantané)
Séparation de système du circuit de chauffage côté logement du circuit de chauffage côté bâtiment (module de séparation de circuit de chauffage Duo)

La station d'appartement Regudis W-HTE se compose des éléments suivants :

Boîtier de raccordement pour alimentation électrique, tension d'alimentation 230 V AC, courant nominal 50 mA, tension de sortie 5 V DC, courant nominal de sortie 1200 mA, indice de protection IP 65, classe de protection II, catégorie de surtension III, température ambiante 0 à 60 C
Servomoteur avec régulation intégrée de la température d'eau potable 40-70 C, température ambiante max. 0 à 60 C, puissance absorbée 0,15 à 3 W, indice de protection IP 54, tension d'entrée 5 V DC
Capteur de débit volumique (permet la détection du débit à partir de 1 l/min)
Purgeur d'air dans le circuit de chauffage
Vanne de régulation multifonctionnelle pour grands débits avec vanne de régulation de pression différentielle intégrée et priorité régulée selon les besoins pour la production d'eau chaude sanitaire
Vanne de vidange dans le circuit de chauffage
Vanne de zone pour la régulation du circuit de chauffage
Robinet de vidange dans le circuit de chauffage avec filtre à impuretés
échangeur de chaleur à plaques en acier inoxydable 1.4401/1.4404 brasé au cuivre entièrement scellé
Sonde de température pour eau chaude sanitaire PT1000
Possibilité de raccordement du module de circulation d'eau potable G 1
Manchette d'attente pour compteur de chaleur G 3/4, 110 mm
Pièce d'ajustage pour compteur d'eau G 3/4, 110 mm
Raccordement pour kit de régulation de maintien en température M 22 x 1
Cartouche filtrante sur le départ chauffage
Raccordement sur le départ chauffage pour la sonde de température du compteur d'énergie thermique M 10 x 1,0

Mise en service de l'installation sur demande Caractéristiques eau chaude sanitaire : Puissance ECS échangeur de chaleur : 30-58 kW (plage de puissance 1) à 50-65 C primaire et 10 C/50 C secondaire Débit de soutirage : 11-21 l/min (selon procédure de contrôle SPF) Perte de charge secondaire : 350-1150 mbar (sans compteur d'eau froide) Caractéristiques chauffage : Puissance de chauffage 14 kW, delta T 20 K Max. 600 l/h Pression différentielle max. 2,0 bar Pression différentielle min. 150 mbar Perte de charge primaire : 150-350 mbar (sans compteur d'énergie thermique) Généralités : Pression de service max. : 10 bar Tmax (primaire) : 90 C Température ambiante : 2 à 35 C LxHxP (sans vannes à boisseau sphérique) : 600 x 455 x 110 mm Entraxe des raccords : 65 mm Entraxe par rapport au mur : 26,5 mm Poids : 7,7 kg Vaste gamme d'accessoires : Module de régulation de la température de départ pour surfaces chauffantes, pièce de raccordement pour circuit de chauffage, module de bouclage ECS, module pour chauffe-eau instantané, module de séparation de circuit de chauffage Duo, coque supérieure d'isolation thermique, kit de régulation de maintien de température, pont de rinçage et de montage, collier de mise à la terre, kits de raccordement et d'arrêt, armoires encastrées, armoires en saillie, cadre de visite, capot en saillie exclusif Regubox
