Description générale

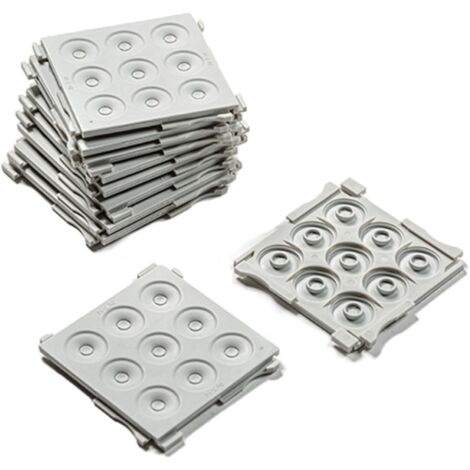

Le passe câble modulaire et cadre FL21 pour coffret Argenta est une solution innovante pour le passage de câbles dans les armoires électriques. Ce système modulaire permet d'adapter les inserts en fonction des besoins de câblage, offrant ainsi une flexibilité maximale. Il est conçu pour garantir une protection contre la poussière et l'humidité (IP65), ce qui le rend idéal pour des installations dans des environnements exigeants.
Spécifications techniques
- Dimensions des inserts : 68x68mm
- Nombre d'entrées : 9 entrées de 7/14mm
- Types d'inserts disponibles : 1, 2, 9, 10 entrées
- Références d'inserts : T06, T07, T08, T09, T11, T12, T13
Compatibilité et accessoires
- Cadre FL21 (vendu séparément)
- Plaque en métal pour fixation (vendue séparément)
- Vis et boulons M8 (non fournis avec la plaque)
Installation
Le montage du passe câble modulaire se fait en plusieurs étapes :
- Assembler les inserts souples selon vos besoins de câblage.
- Clipser les inserts dans le cadre FL21.
- Installer un presse étoupe sur l'insert souple si nécessaire, en coupant la membrane ou en enlevant la partie correspondante de l'insert.
- Passer les câbles à travers le système en poussant le câble à travers la membrane.
Utilisation
Le passe câble modulaire est utilisé pour faciliter le passage de câbles dans les armoires électriques, tout en permettant une personnalisation selon les besoins spécifiques de câblage. Il est particulièrement adapté pour des installations dans des environnements où la protection contre la poussière et l'humidité est essentielle.
