Description générale

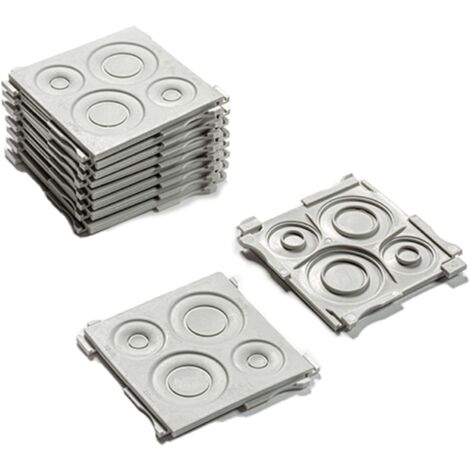

Système de passage de câble pour l'armoire électrique Argenta, utilisant des inserts souples FL21 et un cadre FL21. Ce système est facile à installer et se positionne sous l'armoire, offrant une protection contre la poussière et l'humidité (IP65). Il est modulaire, permettant de changer les inserts selon vos besoins de câblage, avec des options allant de 1 à 10 entrées, de M16 à M50, et de 4 à 30 mm.Spécifications techniques
- Dimensions des inserts : 68x68 mm
- Nombre d'entrées : 2 entrées de 20/30 mm
- Protection : IP65
Compatibilité et accessoires
- Inserts compatibles : 1, 2, 9, 10 entrées
- Références d'inserts disponibles : T06, T07, T08, T09, T11, T12, T13
- Cadre FL21 (référence TFL21) vendu séparément
- Plaque en métal pour fixation (vendue séparément)
Installation
Pour installer le système :
- Assembler les inserts souples selon vos besoins de câblage.
- Clipser les inserts dans le cadre FL21.
- Installer un presse étoupe sur l'insert souple en coupant la membrane si nécessaire.
- Pousser le câble à travers la membrane pour l'installation.
Utilisation
Le système permet de gérer le passage de câbles dans des environnements variés, en offrant la possibilité d'adapter les inserts selon les dimensions des câbles et des presse étoupes utilisés.
