Description générale

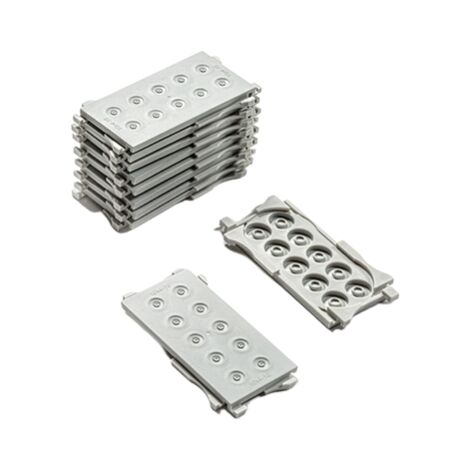

Le passe câble modulaire et cadre FL21 pour coffret Argenta est une solution innovante pour le passage de câbles dans les armoires électriques. Ce système modulaire permet d'adapter les inserts en fonction de vos besoins spécifiques, offrant une protection contre la poussière et l'humidité (IP65). Les inserts souples sont disponibles en différentes configurations, allant de 1 à 10 entrées, et sont compatibles avec des diamètres de câbles variant de M16 à M50 et de 4 à 30 mm.
Spécifications techniques
- Dimensions des inserts : 68x34 mm
- Nombre d'entrées : 10 entrées pour insert 4/10 mm
- Protection : IP65
Compatibilité et accessoires
- Inserts souples disponibles : 1, 2, 9, 10 entrées
- Références d'inserts : T06, T07, T08, T09, T11, T12, T13
- Cadre FL21 (référence TFL21) vendu séparément
- Plaque en métal pour fixation vendue séparément
Installation
Le montage des inserts souples dans le cadre FL21 se fait en plusieurs étapes :
- Assembler les inserts selon vos besoins de câblage.
- Clipser les inserts dans le cadre FL21.
- Installer un presse étoupe sur l'insert souple en coupant la membrane si nécessaire.
- Pousser le câble à travers la membrane pour l'installation.
Utilisation
Ce système est conçu pour faciliter le passage de câbles dans des environnements variés, notamment dans des conditions extrêmes. Les presses étoupes peuvent être ajoutées pour assurer une étanchéité supplémentaire à la sortie des câbles.
