Description générale

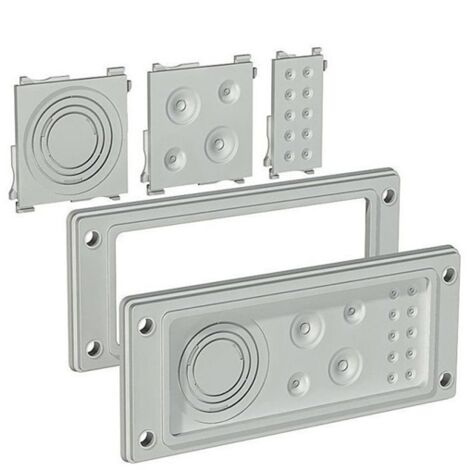

Système de passage de câble pour l'armoire électrique Argenta, utilisant des inserts souples FL21 et un cadre FL21. Ce système est conçu pour être facilement installé sous l'armoire, offrant une protection contre la poussière et l'humidité (IP65). Il est modulaire, permettant de changer les inserts selon les besoins de câblage, avec des options allant de 1 à 10 entrées, et des dimensions d'inserts variant de M16 à M50 et de 4 à 30 mm.Spécifications techniques
- Dimensions des inserts : 68x68 mm
- Types d'entrées : M25/M16
- Protection : IP65
Compatibilité et accessoires
- Inserts souples disponibles : 1, 2, 9, 10 entrées
- Références d'inserts : T06, T07, T08, T09, T11, T12, T13
- Cadre FL21 (vendu séparément)
- Plaque en métal pour fixation (vendue séparément)
Installation
Pour installer le système :
- Assembler les inserts souples selon vos besoins de câblage.
- Clipser les inserts dans le cadre FL21.
- Installer un presse étoupe si nécessaire, en coupant la membrane de l'insert ou en enlevant la partie correspondante avec un marteau et un tournevis.
- Pousser le câble à travers la membrane de l'insert.
Utilisation
Le système permet de gérer le passage de câbles dans des environnements variés, en offrant une solution adaptable selon les besoins spécifiques de câblage. Les inserts peuvent être changés facilement pour s'adapter à différents types de câbles.
