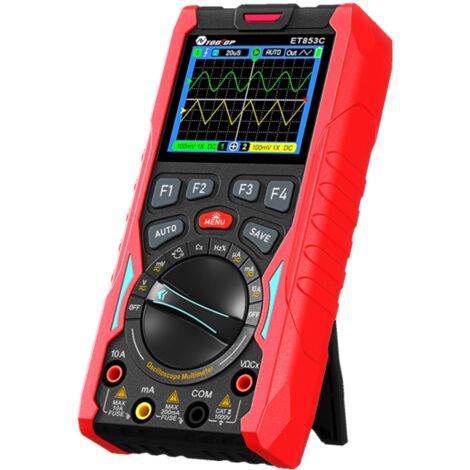

Oscilloscope multimetre portable 3 en 1 avec generateur de signaux, bande passante 70MHz, frequence d'echantillonnage 200MSa/s

Caractéristiques :
【Oscilloscope à bande passante de 70 MHz et à échantillonnage haute vitesse de 200 MS/s】
Dispose d'une bande passante analogique de 70 MHz et d'une fréquence d'échantillonnage en temps réel de 200 MS/s pour une mesure et une analyse précises des formes d'onde, prenant en charge les modes de balayage automatique, normal et unique.
【Multimètre numérique 20 000 points avec stockage de données】
Mesure avec précision la tension, le courant, la résistance, la capacité, la fréquence, le rapport cyclique et la continuité/les diodes en courant alternatif et continu. Stocke jusqu'à 1 000 ensembles de données de mesure et 200 formes d'onde.
【Générateur de signaux à 3 formes d'onde avec sortie entièrement réglable】
Génère des signaux sinusoïdaux, carrés et triangulaires avec amplitude, fréquence et rapport cyclique réglables, idéal pour les tests et l'étalonnage de circuits.
【Intelligent et Modes de mesure sécurisés】
Offre un mode de mesure relative pour annuler les interférences, des mesures CA précises sans compensation de distorsion de la forme d'onde, une gamme automatique/manuelle et une double protection contre les surcharges (200 mA/10 A).
【Conception conviviale & Fonctionnement continu】
Équipé d'un écran couleur de 2,4 pouces, d'une fonction de maintien à une touche, d'une batterie remplaçable et de plusieurs modes d'économie d'énergie pour une utilisation portable et écologique.

Spécifications :
Caractéristiques générales
Écran : Écran couleur TFT 320 x 240
Luminosité du rétroéclairage : Réglable
Batterie : Batterie au lithium 3,7 V 1 500 mAh
Autonomie : Environ 4 heures
Tension de charge : 5 V
Port de charge : Type-C
Impédance d'entrée : 10 MΩ
Mise en veille automatique : 5 à 60 minutes ou désactivée
Capacité de stockage : 1 000 enregistrements de multimètre numérique, 200 enregistrements de formes d'onde d'oscilloscope
Conditions de stockage : -10 °C à +60 °C <90 % HR
Environnement de fonctionnement : 0 °C à +40 °C ; <75 % HR
Dimensions : 83 mm × 160 mm × 32 mm
Poids : Environ 220 g

Spécifications de l’oscilloscope
Bande passante analogique : 70 MHz (monocanal), 40 MHz (bicanal)
Fréquence d’échantillonnage équivalente maximale : 200 MSa/s
Nombre de canaux : 2
Impédance d’entrée : Environ 1 MΩ
Plage de la base de temps : 6 ns/div à 50 s/div
Précision de la base de temps : ±(0,01 % + 0,1 div)
Plage de sensibilité verticale : 50 mV/div à 10 V/div au MCX Entrée
Précision de l'amplitude verticale : ±(5 % + 0,2 div)
Modes de balayage : Auto/Normal/Unique
Sélection du front de déclenchement : Montant/Descente
Modes de couplage : CC/CA
Configuration automatique : Réglage automatique de la base de temps et de l'amplitude verticale
Paramètres de mesure de tension : Vp, Vmax, Vmin, Vpp, Vavg, Vrms
Paramètres de mesure de temps : Fréquence, Période, Largeur positive, Largeur négative, Rapport cyclique positif, Rapport cyclique négatif

Spécifications du générateur de signaux
Fréquence de sortie
Onde sinusoïdale : 10 Hz à 100 kHz (séquence 1-2-3-5)
Onde triangulaire : 10 Hz à 100 kHz (séquence 1-2-3-5)
Onde carrée Fréquence d'onde : 10 Hz à 3 MHz (échelonnement 1-2-3-5)
Amplitude de sortie : 3 Vpp, 2 Vpp, 1 Vpp, 0,5 Vpp, 0,2 Vpp, 0,1 Vpp, 0 Vpp

Spécifications du multimètre
Tension CC : 20,000 mV/200,00 mV/2 V/20 V/200 V/1000 V
Tension CA : 20,000 mV/200,00 mV/2 V/20 V/200 V/750 V
Courant CC : 200,00 µA/2000,00 µA/20,000 mA/200,00 mA/2 A/10 A
Courant CA : 200,00 µA / 2000,0 µA / 20,000 mA / 200,00 mA / 2 A / 10 A
Résistance : 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ / 200 MΩ (Les valeurs supérieures à 50 MΩ sont données à titre indicatif uniquement)
Capacité : 9,999 nF / 99,99 nF / 999,9 nF / 9,999 µF / 99,99 µF / 999,9 µF / 9,999 mF / 99,99 mF
Fréquence : 1,000 Hz à 20,000 MHz (Les valeurs supérieures à 20 MHz sont données à titre indicatif uniquement)
Diode Test : Tension en circuit ouvert env. 3 V, courant de test maximal env. 2 mA
Test de continuité : Résistance de seuil env. 50 Ω
Indices de protection : 200 mA/250 V, 10 A/125 V

Contenu de l’emballage :
1 oscilloscope
2 sondes
1 kit d’accessoires pour sondes
2 cordons de test
1 câble USB
1 sacoche en tissu
1 manuel d’utilisation en anglais
