Générateur de signaux compatible oscilloscope avec sortie sinusoïdale, triangulaire, carrée, amplitude réglables, fonction de stockage de 2500 formes

et les industries de la R&D. Bande passante monocanal de 120 MHz, bande passante bicanal de 40 MHz, fréquence d'échantillonnage équivalente de 500 Méch./s. Trois modes de balayage de forme d'onde (Auto, Normal, Unique). Le mode AUTO (activation par simple pression d'un bouton) adapte automatiquement la forme d'onde à l'écran sans réglage de paramètres. Il convient à l'inspection d'appareils électroménagers, au diagnostic automobile, à la recherche et à l'enseignement, au développement de produits, aux tests d'utilité publique et à d'autres applications.



Spécifications :

Nom : Oscilloscope

Matériaux : ABS + silicone

Type : 1 sonde, 2 sondes (en option)

Nombre de canaux : 2

Taille de l'écran : Écran couleur 2,4 pouces

Mode automatique en un clic : Oui

Résolution de l'écran : 320 x 240

Technologie d'affichage : TFT

Capacité de stockage : 2 500 formes d'onde

Gestionnaire de formes d'onde : Oui

Bande passante des formes d'onde : 120 MHz

Précision de la tension : 10 %

Fréquence d'échantillonnage maximale équivalente : 500 MSa/s

Précision de la fréquence : 1 %

Paramètre de mesure : 12

Profondeur de stockage : 12,8 div

Impédance d'entrée : 1 µΩ

Autonomie en veille : Environ 4 heures

Sensibilité verticale : 50 mV - 100 V

Luminosité du rétroéclairage : 8 niveaux

Plages de base de temps : 6 ns - 50 s

Tension de charge : 5 V CC / 1 A / 2 A

Mode de déclenchement : Automatique / Normal / Unique

Fronts de déclenchement : Montants / Descendants
Tension d'essai maximale : 1X : 80 Vpp ; 10X : 800 Vpp

Sorties de la source de signal :

Signaux sinusoïdaux/triangulaires : 10 Hz à 100 kHz

Signaux carrés : 10 Hz à 3 MHz

Rapport cyclique : 10 % à 90 %

Tension de sortie : 0 à 3 Vpp

Dimensions : 124 × 80 × 35 mm / 4,88 × 3,15 × 1,38 po

Dimensions de l’emballage : 190 × 140 × 47 mm / 7,48 × 5,51 × 1,85 po

Poids de l’emballage : 400 g / 0,88 lb

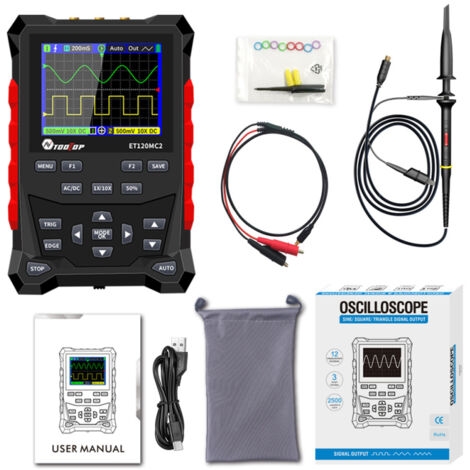

Liste de colisage (1 sonde) : 1 * Oscilloscope

1 * Sonde

1 * Câble de chargement

1 * Manuel d'utilisation

1 * Sacoche en tissu



OU



Liste de colisage (2 sondes) : 1 * Oscilloscope

2 * Sondes

1 * Câble de chargement

1 * Manuel d'utilisation

1 * Sacoche en tissu
