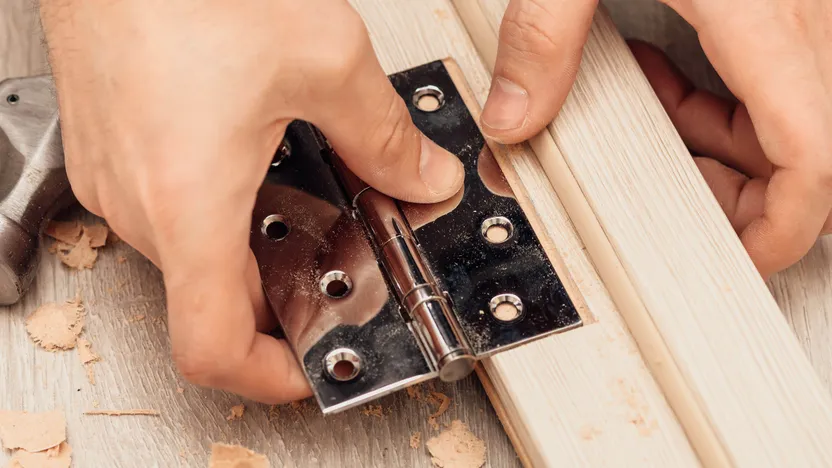

Comment choisir ses charnières et ses paumelles
'/%3E%3C/svg%3E)
Guide écrit par:
Lukas, Constructeur bois passionné, Marne
34 guides
Caractéristiques importantes
- Type
- Matériau
- Ouverture
- Support
- Pose
Charnière ou paumelle : quelle différence
Charnière : définition et utilisation
En quincaillerie, la charnière est une ferrure de rotation composée de deux lames articulées par une broche permettant l’ouverture de l’élément sur lequel elle est montée.
Les charnières sont essentiellement en métal, acier nickelé ou bichromate, inox, laiton etc. , on les retrouve les en ébénisterie, en menuiserie d’agencement et en menuiserie – porte de placard, trappe, coffre à jouet ou à bijoux etc.
Composition et description d'une charnière
La charnière est composée de trois parties :
- le charnier, partie immobile, fixée sur la partie non mouvante d'une liaison – comme le montant d'un bâti de porte ;
- le gond, qui fait office d'axe de pivot, on le nomme également goupille, broche ou goujon ;
- la charnière ou battant, qui va supporter l'élément mobile.
Le terme charnon sert à désigner à la fois le charnier et le battant : une charnière est donc constituée de deux charnons et d'un gond. Le charnon se compose d'une partie plate, la planche ou aile, et de nœuds : un nombre de nœuds impair donne un charnon femelle, un nombre de nœuds pair donne un charnon mâle.
Paumelle : définition et utilisation
La paumelle a exactement le même rôle de pivotement que la charnière, toutefois elle se distingue de celle-ci car elle est dégondable : on peut séparer ses deux charnons, ce qui s'avère très pratique. La paumelle se destine ainsi à des ouvrages imposants, comme l'ouverture d'une porte ou d'une fenêtre.
La hauteur d'une charnière et d'une paumelle est déterminée par la longueur de son axe-gond. Le choix d'un de ces organes de rotation doit se faire suivant la charge à supporter, la forme de l'organe, l'angle d'ouverture – 95°, 115°, 165° – et la méthode de fixation sur le support : par vis, soudure, simple clipsage.
Charnières
Les différents types de charnières
Critères de choix
Il n'est pas simple, à première vue, de faire son choix dans l'innombrable choix de charnières disponibles dans le rayon quincaillerie. Voici quelques critères pour vous aider à vous repérer :
- Le support conditionne la fixation de votre charnière. Sur du bois, voire du béton, il faut opter pour une charnière à visser. Sur du métal, il est préférable d'opter pour des charnières à souder ;
- Le lieu de fixation soit en intérieur ou en extérieur. Il existe des charnières polyvalentes, mais pour une utilisation en extérieur, n'oubliez pas d'utiliser un acier inoxydable comme l'inox ;
- Les propriétés mécaniques de la charnière sont un des points les plus importants. Il faut prendre en compte le poids de la pièce à articuler et les capacités de la charnière. Des charnières en laiton destinées à l'ébénisterie ne supportent pas la charge d'un battant de porte !
- Le type de pose soit en applique ou encastrée. Les plus connues sont les paumelles à encastrer qui équipent les meubles livrés en kit et/ou utilisées en menuiserie d’agencement.
Charnière à ressort
La charnière à ressort permet à l'ouvrant de se refermer de lui-même.
Charnière à axe déporté
La charnière à axe déporté est utile pour des meubles à tiroirs ou dits invisibles. Elle permet un angle d'ouverture de 180°.
Charnière piano
Couramment utilisées pour l’ouverture de coffre et malle, les charnières piano sont de section rectangulaire, fines et longues – plusieurs dizaines de centimètres – et sont recoupables.
Charnière à butée
la charnière à butée permet de limiter l'angle de rotation de l'ouvrant.
Charnière à friction
La charnière à friction permet de maintenir l'ouvrant ouvert, sans accessoire supplémentaire à installer.
Charnière à double feuillure
La charnière à double feuillure est composée de deux fines épaisseur de fer. C’est une charnière légère, supportant un faible poids.
Charnière invisible : en applique ou encastrée
Charnière invisible en applique
La charnière invisible en applique n’est pas apparente lorsque la porte de placard est fermée, c'est la charnière qui équipe la plupart de nos cuisines.
Charnière invisible encastrée
La charnière invisible encastrée est encastrée dans le chant de la porte et du montant ou en façade.
Les embases sont des supports destinés à maintenir les charnières invisibles. Il s'agit de la partie fixée sur le meuble et sur laquelle on va emboîter la charnière – l'emboîtement se fait par vissage ou par clipsage, ce qui facilite la pose. Leur finition est aussi diverse que pour les charnières ; embases et charnières doivent être compatibles et avoir les mêmes dimensions. Plus ou moins perfectionnées, les embases vont vous permettre de régler notamment la hauteur de la partie à faire pivoter. Les embases se fixent dans le meuble par vissage ou par frappage – une méthode qui préserve plus durablement vos meubles.
Charnière à briquet
Charnière fine et le plus souvent en laiton avec une extrémité arrondie (à double axe de rotation).
Les briquets sont aussi les ferrures de rotation qui équipaient et équipent les anciennes portes d’armoires (invisibles car installés sur les chants horizontaux).
Charnière à axe déporté
La charnière à axe déporté permet l’ouverture déportée du battant pour faciliter le passage (ouverture à plus de 110°).
Charnière coudée
La charnière coudée permet une ouverture déportée grâce à un charnon coudé.
Charnière à nœud
La charnière à nœud ressemble à une paumelle, elle est dégondable car il est possible de retirer le goujon – existe en deux et trois nœuds.
Charnière américaine
La charnière américaine est une charnière classique mais qui est à percer ou à fraiser.
Charnière à compas
La charnière à compas permet l’ouverture du battant à l’horizontale vers le haut ou vers le bas.
Charnière à souder
Les charnières à souder sont utilisées sur les supports ferreux et sont à souder.
Paumelles
Quel type de fiche pour meuble choisir
Fiche rustique
Les fiches pour meubles sont des ferrures de rotation destinées à préserver un certain côté artisanal, rustique et ancien dans l'esthétique de vos meubles.
Les fiches offrent une finition laiton vieilli, cuivre poli, fer patiné mais aussi des formes moulurées inspirées de styles d'antan. On distingue deux types de pose pour les fiches pour meubles :
- pose sur chant, dans ce cas, les fiches se vissent sur le chant de la porte ou d'un ouvrant ;
- pose en applique, où la fiche se pose par vissage ou par clouage – fiche à larder – pour offrir une meilleure esthétique.
Fiche à fût ou à lacet
Les fiches de grande longueur sont dites fiches à fût ou fiches à lacet, leur longueur égale celle de la porte sur laquelle elles sont montées.
Le fût est la partie cylindrique extérieure visible (diamètre exprimé en mm) et les lacets sont les tiges à encastrer dans la porte du meuble (diamètre en mm). Les lames ou branches sont à mortaiser et visser dans les montant du meuble.
Fiche à larder
Les fiches à larder sont plus petites et peuvent se séparer en deux parties (dégondables). Elles sont composées de lames ou branches à mortaiser et visser.
Fiche à visser
Plus modernes, les fiches à visser sont de taille plus petite et cylindriques. Les fiches à visser sont souvent de couleur (blanc, marron, gris etc.) et étaient très utilisées il y a trente ans sur les meubles en formica.
Les fiches à visser sont aujourd’hui principalement utilisées sur des meubles d’agencement en panneau de particules d’entrée de gamme car elles sont le plus souvent remplacées par les charnières invisibles. Les fiches à visser on deux vis qui sont recueillies dans des douilles filetées à mortaiser dans la porte et le montant du meuble. Les fiches à visser ne supportent qu’un faible poids.
Fiches pour meubles
Comment reconnaître une paumelle gauche d’une paumelle droite
paumelle droite " />
Si vous avez un doute à propos du sens de pose de vos paumelles, pas de panique, une petite astuce toute simple va vous simplifier la vie pour reconnaître leur sens !
Ouvrez votre paumelle et regardez où se trouve la partie portante – la partie avec un tenon, et non avec un trou !
Si la partie portante est à gauche, vous êtes l'heureux possesseur d'une paumelle gauche ; si le tenon est à droite, c’est une paumelle droite !
Cache pour paumelles et fiches
Comme leur nom l'indique, les caches servent à dissimuler les organes de rotation, l'idée étant de pouvoir les personnaliser et de les fondre dans la décoration.
A clipper ou à emboîter, il existe une grande variété de choix : en PVC, en laiton, aluminium voire en cuivre, tout est affaire de goût.
Pour bien choisir, il faut simplement vérifier la longueur du cache, leur diamètre et parfois l'alésage.
Comment poser une charnière invisible
Installées sur les meubles de cuisines, les charnières invisibles se posent de manière très simple... le plus compliqué étant de réaliser un gabarit si les cotes de la charnière sont inconnues soit reporter toutes les mesures utiles sur papier.
Pour ce faire, vous devez poser votre charnière à plat, en position ouverte (simulation de porte ouverte), et reporter/mesurer l’ensemble des mesures axées nécessaires à sa mise en place (partie à encastrer et vis de fixation). Lorsque ceci est fait, vous pouvez :
- Déterminer l’emplacement des charnières (symétriques) sur le meuble en vous munissant d’un mètre, d’un crayon à papier et d’une équerre et tracer les points des vis et de fraisage.
- Percer à l’aide d’une fraise installée sur une perceuse pour pouvoir encastrer la partie ronde dans la façade.
- Insérer la charnière, pensez à vérifier son équerrage avant de la visser.
- Visser le reste de l’articulation (embase) sur la paroi du meuble.
- Relier les deux éléments en les vissant.
Pour les charnières invisibles, il est possible de vous munir de capots à fixer afin de dissimuler totalement les mécanismes. En général, les couleurs de ceux-ci sont semblables à celles du meuble qui accueille la porte.
Quelle charnière choisir pour un meuble
L'idéal pour vos meubles est d'utiliser des charnières invisibles. Très discrètes et solides, leur seul défaut est leur coût légèrement plus élevé par rapport à des charnières classiques. Vous allez devoir choisir suivant trois méthodes de pose pour la porte de vos meubles :
- Porte en applique : la porte vient buter contre le montant du caisson de meuble, c'est la configuration la plus commune.
- Porte encastrée : la porte du meuble va venir affleurer le montant du caisson, donne un style très moderne !
- Portes jumelées : lorsque deux portes viennent s'appuyer sur l'unique montant d'un caisson.
Ces trois configurations requièrent donc des charnières différentes. Une porte en applique nécessitera une charnière classique non coudée, mais une porte encastrée et une porte jumelée demanderont des charnières coudées, avec un angle plus important pour le dernier cas de figure.
Pour des portes de caisson standards, inférieures à 90 cm de haut, on préconise la pose de deux charnières. Toutefois, si vous souhaitez en fixer sur des façades de meubles ayant de plus grandes dimensions, n'hésitez pas à en mettre une tous les 50 centimètres pour plus de sûreté.
La charnière piano : la charnière idéale pour un coffre
Par convention, il est d'usage d'équiper les coffres, malles ou boîtes de rangement de charnières piano.
Le saviez-vous ? Les charnières piano tiennent leur nom de par leur utilisation historique sur les pianos. En effet, ces charnières très longues en laiton permettaient l'ouverture du capot des touches des pianos à queue.
Les charnières piano peuvent être à coupées à la dimension voulue.
Quelle charnière choisir pour une trappe
Tout dépend du poids et du matériau de la trappe.
Si la trappe est lourde et en bois, installer des pentures est le plus judicieux. En effet, la longueur de leur battant, ou charnon, est suffisamment grande pour permettre le vissage loin du bord ce qui réduit le risque de casse du bois. Les pentures ne sont pas à proprement parler des charnières toutefois, elles sont des organes d'ouverture.
S'il s'agit d'une trappe plus légère et petite, voire en métal, il est possible d'installer des charnières plates rectangulaires. Vous pouvez ainsi les visser en applique sur le bâti existant et sur la trappe à articuler, ou alors les encastrer pour les dissimuler dans celui-ci s'il est en bois – à l'aide d'un ciseau à bois.
Comment poser une paumelle
Les paumelles, comme les charnières, se posent selon plusieurs manières :
- Paumelle en applique : la paumelle se pose sur le cadre receveur et sur le battant. C'est la méthode la plus simple, il suffit de la visser ou de la clouer en respectant les entraxes et les hauteurs.
- Paumelle en encastrée : il faut pratiquer une entaille ou un trou circulaire selon la forme et la taille de la paumelle, le but étant de la faire affleurer à la surface du matériau.
Pose des paumelles en applique
Pour une pose en applique, il vous faut donc vous munir d'un tournevis ou d'une visseuse, d'un crayon, d'un mètre et d’une équerre :
- Répartissez les paumelles suivant la hauteur de votre pièce.
- Fixez les paumelles.
- Reportez ensuite les mesures des paumelles sur l'autre pièce en présentant la partie mobile en position ouverte. Veillez à laisser un jeu d'environ 2 mm entre les deux éléments (utiliser une cale en carton par exemple).
Pose des paumelles encastrées
Pour une poste encastrée, mêmes étapes, mais il faut également vous munir d'un ciseau à bois pour creuser la pièce, ou d'une fraise à encastrer suivant les modèles voire d'une défonceuse si vous êtes un amoureux des copeaux.
Guide écrit par:
Lukas, Constructeur bois passionné, Marne, 34 guides
Après avoir quelques temps roulé ma bosse dans le bâtiment, notamment dans tout ce qui touche à la rénovation – peinture, carrelage, menuiserie, pose de cuisine et de salle de bain – j’ai décidé de passer un diplôme de « Monteur constructeur bois » et j’ai bien fait car rien n’est plus plaisant que de travailler sur une charpente ou de concevoir une maison en bois ! Tout ce qui touche au travail du bois me passionne, et construire ma propre maison dans ce matériau est un de mes buts ! Je suis également un adepte de l’outillage du bâtiment : j’adore m’informer sur les innovations, les méthodes d’utilisation, les astuces ou les performances de chaque nouvel outil du marché, que ce soit en rapport avec le travail du bois ou non ! Je me ferai un plaisir de vous conseiller et de vous aider dans vos choix ! Bon bricolage !
'/%3E%3C/svg%3E)
Des millions de produits
Livraison chez vous ou en point relais
Des centaines d'experts en ligne
Comment choisir ses paumelles
Les paumelles présentent beaucoup de points communs avec les fiches, notamment leur capacité à être dégondée, et il est parfois difficile de les distinguer d’autant que les fabricants utilisent souvent les deux termes pour les mêmes organes de rotation.
Les paumelles comptent les mêmes caractéristiques de sélection que les charnières :
Les paumelles peuvent se visser ou se souder suivant les supports. Concernant le soudage, pour des raison de sécurité, il est préférable de le clamer, technique de pose destinée à renforcer la fixation de portes massives.
Finition des paumelles
La finition concerne essentiellement les paumelles à visser. Vous avez le choix entre paumelles à bout carré, à bout rond et paumelles à vase.
Paumelle à bout carré et rond
Le nom paumelle à bout carré ou à bout rond désigne la finition de l’extrémité du charnon de la paumelle (photo bout carré).
Paumelle à vase
Le nom paumelle à vase, est utilisé pour désigner des paumelles traditionnelles et artisanales. L’extrémité du charnon est arrondi et travaillé.
Les paumelles sont le plus souvent en acier bichromate, inox, aluminium anodisé, fer et plus rarement en PVC pour les menuiseries extérieures.
Bague pour paumelle
Les bagues pour paumelles sont des accessoires très utiles pour modifier la hauteur de la porte à articuler ou la régler.
Si vous posez du parquet dans votre séjour et que l’espace entre la porte et le sol est réduit et que vous disposez de quelques millimètres en haut de l’encadrement, ne rabotez pas la porte si elle frotte : installez des bagues ! Les bagues pour paumelles se choisissent selon leur diamètre d’alésage, leur épaisseur et leur finition.
