Description générale

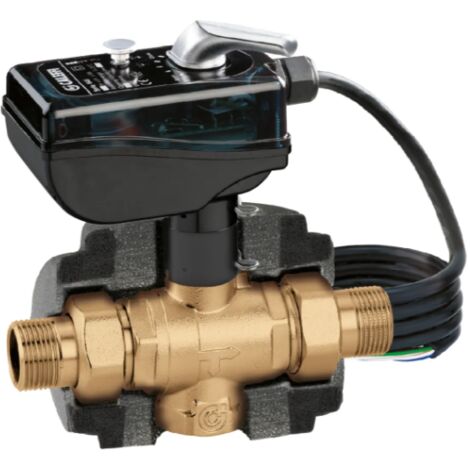

La vanne de zone à sphère à trois voies motorisée Caleffi 645344 est conçue pour les installations de chauffage et de climatisation. Elle permet de réguler le débit du fluide porteur dans le système, contribuant ainsi à la régulation de la température ambiante et à l'efficacité énergétique. Avec un levier d'ouverture manuelle, cette vanne est idéale pour une utilisation dans divers systèmes, y compris les systèmes de production d'eau chaude sanitaire et les réseaux de distribution civils et industriels.Spécifications techniques
- Code article : 645344
- Type : Vanne de zone à sphère isolée, motorisée, à trois voies
- Pmax de fonctionnement : 10 bar
- Δp max : 10 bar
- Plage de température : -10 à 110 °C
- Alimentation électrique : 24 V (AC)
- Consommation électrique : 6 VA
- Puissance de contact du micro-interrupteur auxiliaire : 6 (2) A (230 V)
- Plage de température ambiante : -10 à 55 °C
- Degré de protection : IP 65
- Durée de fonctionnement : 50 s (rotation 90°)
- Longueur du câble d'alimentation : 80 cm
- Kv (m3/h) droit : 14,10
- Kv (m3/h) en dérivation : 2,45
Matériaux
- Corps : laiton UNI EN 12165 CW617N
- Boule : laiton UNI EN 12164 CW614N, chromé
- Joint de la boule : PTFE avec O-Ring en EPDM
- Joint de la tige de commande : double O-Ring en EPDM
- Joint de la boule : O-Ring en EPDM
Utilisation
Les vannes de zone à sphère motorisées sont utilisées pour :- Réguler la température ambiante dans les installations de chauffage par zone.
- Réguler la température des réservoirs de stockage dans les systèmes de production d'eau chaude sanitaire.
- Intercepter les fluides dans les réseaux de distribution civils et industriels.
