Description générale

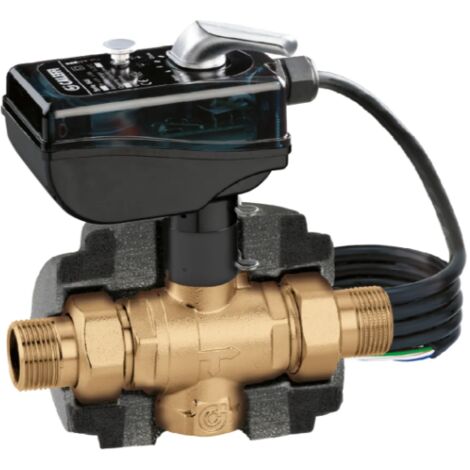

Vanne de zone à bille motorisée à trois voies Caleffi 6453, conçue pour les systèmes de climatisation et de chauffage. Elle est équipée d'un levier d'ouverture manuel et d'une isolation, offrant une performance optimale dans diverses applications.Spécifications techniques
- Type : Vanne de zone à sphère isolée, motorisée, à trois voies
- Pmax de fonctionnement : 10 bars
- Δp max : 10 bars
- Plage de température : -10 à 110 °C
- Alimentation électrique : 24 V (AC)
- Consommation électrique : 6 VA
- Puissance de contact du micro-interrupteur auxiliaire : 6 (2) A (230 V)
- Plage de température ambiante : -10 à 55 °C
- Degré de protection : IP 65
- Temps de manœuvre : 50 s (rotation 90°)
- Longueur du câble d'alimentation : 80 cm
- Kv (m3/h) droit : 33,52
- Kv (m3/h) en dérivation : 3,60
- Raccords : 1/2", 3/4", 1", 1 1/4"
Matériaux
- Corps : laiton UNI EN 12165 CW617N
- Boule : laiton UNI EN 12164 CW614N, chromé
- Joint de la boule : PTFE avec O-Ring en EPDM
- Joint de la tige de commande : double O-Ring en EPDM
- Joint de la boule : O-Ring en EPDM
Utilisation
Les vannes de zone Caleffi sont utilisées pour réguler le débit de fluide dans les systèmes de chauffage et de climatisation. Elles permettent de :- Réguler la température ambiante dans les installations de chauffage par zone
- Contrôler la température des réservoirs de stockage dans les systèmes de production d'eau chaude sanitaire
- Intercepter les fluides dans les réseaux de distribution civils et industriels
