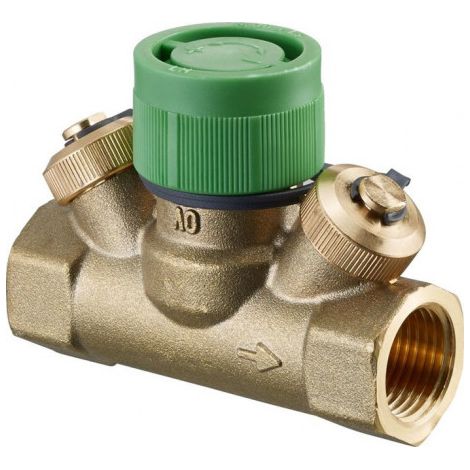

Vanne de régulation OV Hycocon HTZ 2 x MG selon EN 10226 DN 25 1Z IG

Vanne de régulation thermostatisables sont installées dans les lignes de dérivation des systèmes de chauffage central à eau chaude et des systèmes de refroidissement, permettant l’équilibrage hydraulique des lignes entre elles. Elles peuvent également être combinées avec des actionneurs thermostatiques ou électriques. L’équilibrage se fait par un réglage préalable reproductible. Leur utilisation est possible aussi bien en entrée qu’en sortie. Avant d’insérer la vanne dans la conduite, celle-ci doit être soigneusement rincée. Il est recommandé d’installer un filtre à impuretés. La vanne peut être actionnée pendant la phase de construction à l’aide du bouchon à vis. Cependant, le bouchon à vis ne doit pas être utilisé pour une fermeture permanente de la vanne contre l’atmosphère ouverte. Dans ce cas, la sortie de la vanne doit être sécurisée avec un bouchon métallique. Grâce à la connexion universelle M 30 x 1,5 en haut, la vanne de régulation peut facilement être thermostatisée ou équipée d’un actionneur. Fonction principale : vanne de régulation avec un débit élevé Médium : eau · mélange eau-glycol Pression nominale : PN 16 Ø nominal : DN 25 Connexions : filetage intérieur Taille de raccordement : Rp 1 Kvs : 3,6 Température de fonctionnement : -10 à 120 °C Pression différentielle maximale : 5 bar Réglage préalable : oui Réglage préalable reproductible : non Réglage préalable bloquable : non Fermable : oui Raccord de mesure : oui Vanne de mesure : Eco Méthode de mesure : détermination du débit par mesure de la différence de pression Vidange : extensible Raccord pour ligne d’impulsions : non Matériau du boîtier : laiton EZB Forme : à siège droit Raccord pour actionneur : M 30 x 1,5 Course de régulation : 3 mm Lieu d’installation : en entrée ou en sortie Coffre d’isolation : disponible en accessoire Référence : 1068568 EAN : 4026755264944 Fabricant : Oventrop GmbH et Co. KG Modifications techniques réservées
