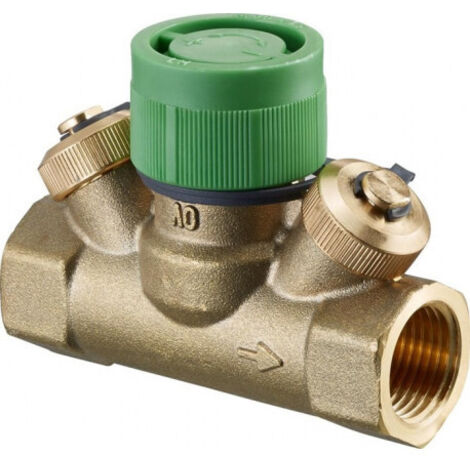

Vanne de régulation OV Hycocon HTZ 2 x MG selon EN 10226 DN 20 3/4Z IG

Les vannes de régulation thermostatiques sont installées dans les lignes de dérivation des systèmes de chauffage central à eau chaude et des systèmes de refroidissement, permettant l’équilibrage hydraulique des lignes entre elles. Elles peuvent également être combinées avec des actionneurs thermostatiques ou électriques. L’équilibrage se fait par une pré-réglage reproductible. Leur utilisation est possible aussi bien en entrée qu’en retour. Avant d’insérer la vanne dans la conduite, celle-ci doit être soigneusement rincée. Il est conseillé d’installer un filtre à saletés. Pendant la période de construction, la vanne peut être actionnée avec le bouchon à vis. Cependant, le bouchon à vis ne doit pas être utilisé pour une fermeture permanente de la vanne contre l’atmosphère ouverte. Dans ce cas, la sortie de la vanne doit être sécurisée avec un bouchon métallique. Grâce à la connexion universelle M 30 x 1,5 en haut, la vanne de régulation est facile à thermostatiser ou à équiper d’un actionneur. Fonction principale : vanne de régulation avec un débit élevé Médium : eau · mélange eau-glycol Pression nominale : PN 16 Ø nominal : DN 20 Connexions : filetage intérieur Taille de raccordement : Rp 3/4 Kvs : 2,7 Température de fonctionnement : -10 à 120 °C Pression différentielle maximale : 5 bar Pré-réglage : oui Pré-réglage reproductible : non Pré-réglage bloquable : non Fermable : oui Raccord de mesure : oui Vanne de mesure : Eco Méthode de mesure : détermination du débit par mesure de la différence de pression Vidange : extensible Raccord pour ligne d’impulsions : non Matériau du boîtier : laiton EZB Forme : siège droit Raccord pour actionneur : M 30 x 1,5 Course de régulation : 3 mm Lieu d’installation : entrée ou retour Coffre d’isolation : disponible en accessoire Référence : 1068566 EAN : 4026755264937 Fabricant : Oventrop GmbH et Co. KG Modifications techniques réservées
