Valise Diagnostic Moto MST-500PRO – Scanner OBD EFI Multimarque Honda Yamaha Suzuki Kawasaki Vespa Piaggio Kymco, Lecture/Effacement Défauts, ABS, Live Data, Câbles Inclus

La MST-500PRO (OBDEMOTO) est une valise diagnostic moto multimarque pour systèmes EFI / injection électronique. Branchez le câble de la marque, contact ON : elle lit et efface les codes défaut, affiche les données en direct, teste l’ABS (selon modèle), pilote les actionneurs et propose un guide de dépannage. Écran IPS 3,5". Kit de câbles Honda, Yamaha, Suzuki, Kawasaki, Vespa/Piaggio/Aprilia, SYM, Kymco, Benelli/Aeon, OBD inclus.

Pensée atelier moto et scooter, pas voiture. Plus complète qu’un lecteur OBD auto (V309) qui ne parle pas aux calculateurs moto constructeur.

Points forts

• Diagnostic moto / scooter EFI multimarque
• Lecture et effacement des DTC
• Live data + freeze frame
• Infos système : VIN / ECU / versions (selon modèle)
• Test ABS (selon moto)
• Test actionneurs : injecteur, relais, ventilo, IACV… selon ECU
• Réglage CO / ralenti sur une partie des modèles
• Programmation ECU et Smart Key sur une partie des modèles (Honda, Vespa, Piaggio notamment)
• Guide de dépannage intégré
• Câble de simulation de signaux (vilebrequin, injection, allumage… selon menu)

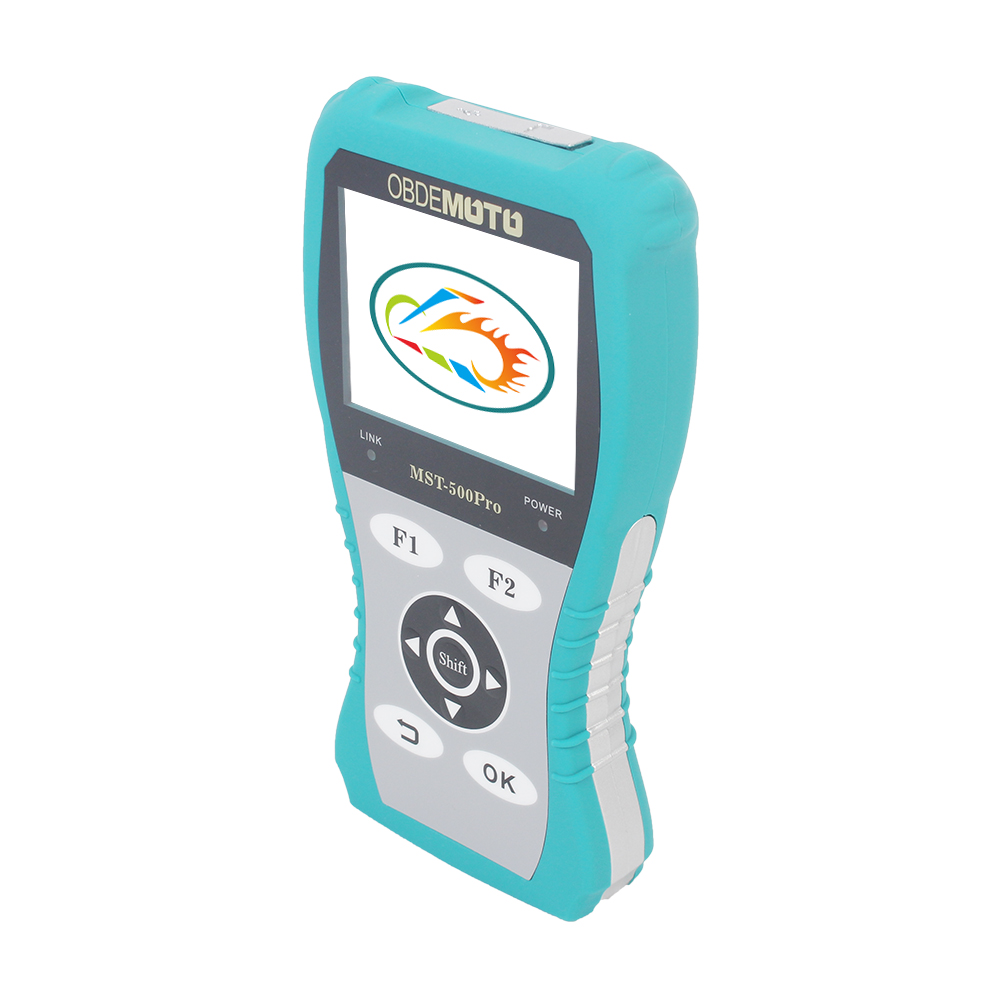

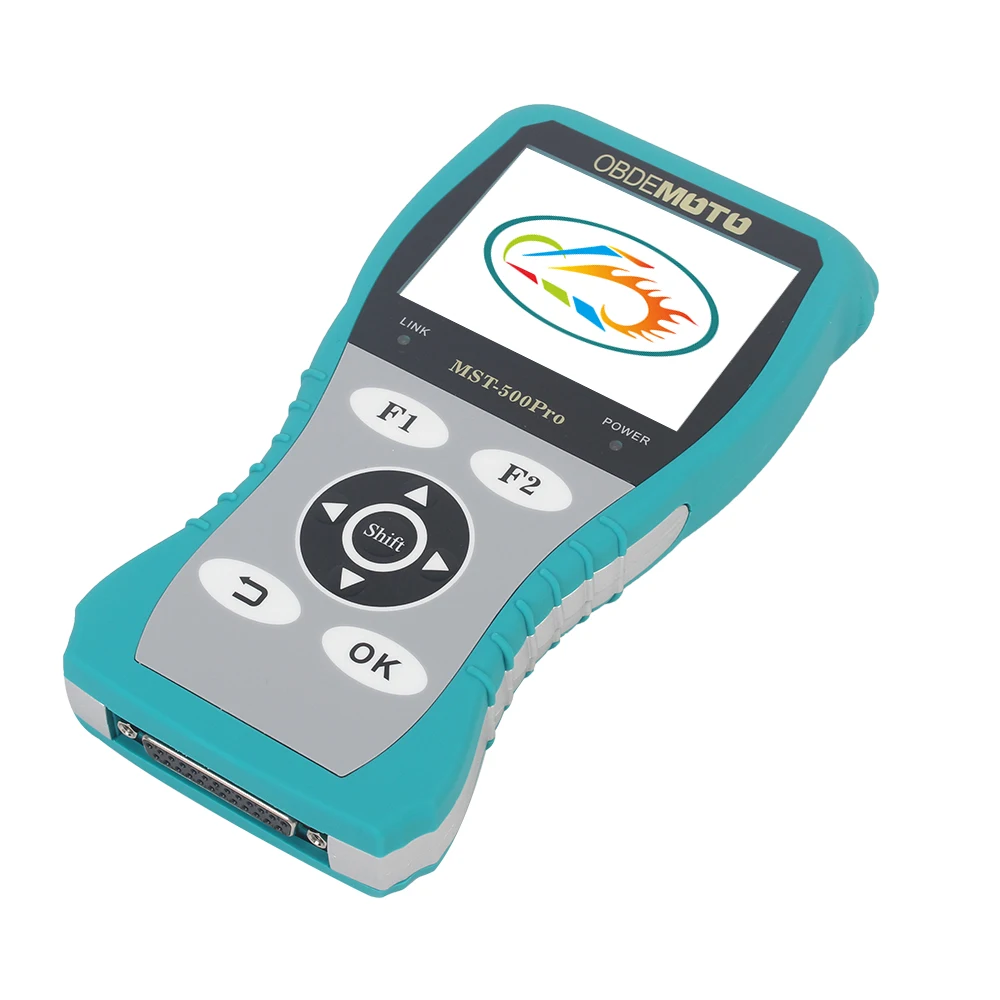

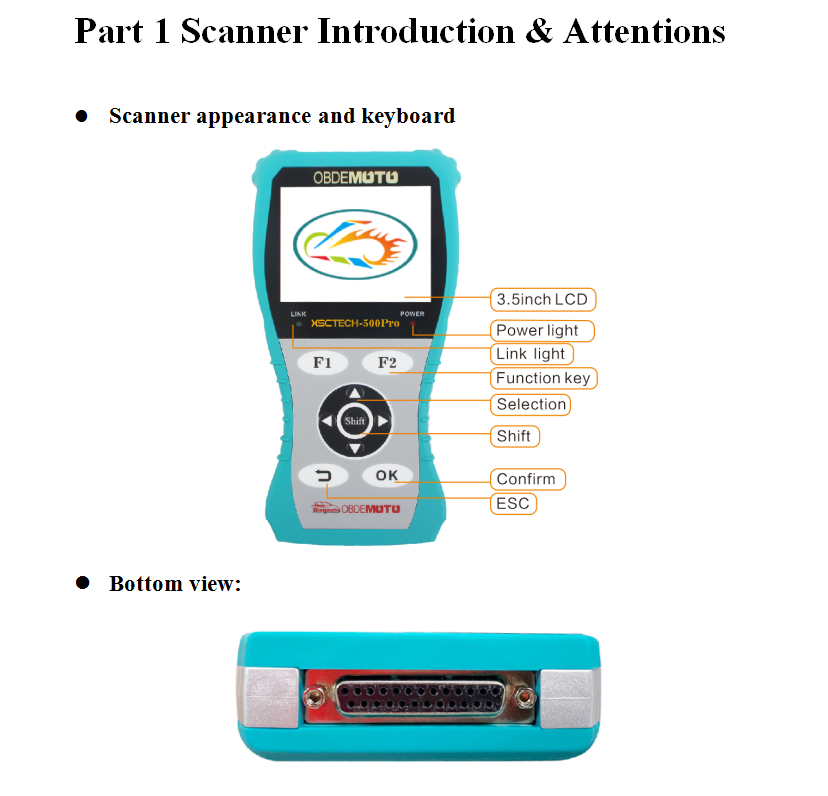

• Écran IPS 3,5", pad + F1/F2/OK
• Alim 10-15 V (prise diag ou pinces batterie 12V)
• Câbles constructeur inclus
• Mise à jour via carte SD / USB / PC selon version
• Pas d’abonnement téléphone

Marques couvertes (selon firmware et câble)
Honda, Yamaha, Suzuki, Kawasaki, Vespa, Piaggio, Aprilia (adaptateur Vespa/Piaggio), SYM, Kymco, Aeon, Benelli, PGO, Hartford.

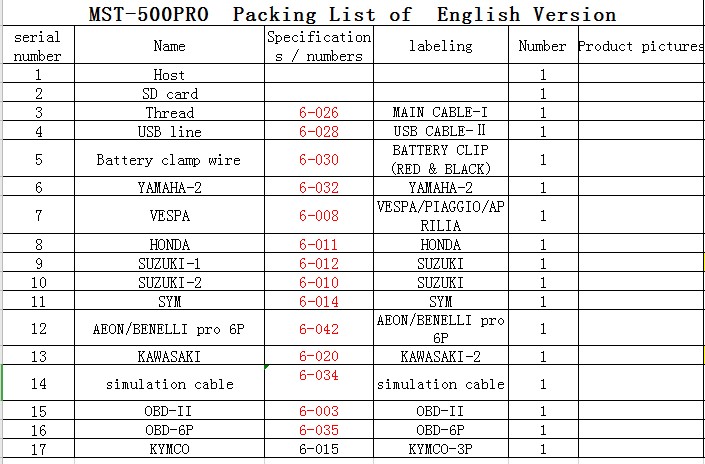

Câbles du kit (version English type)

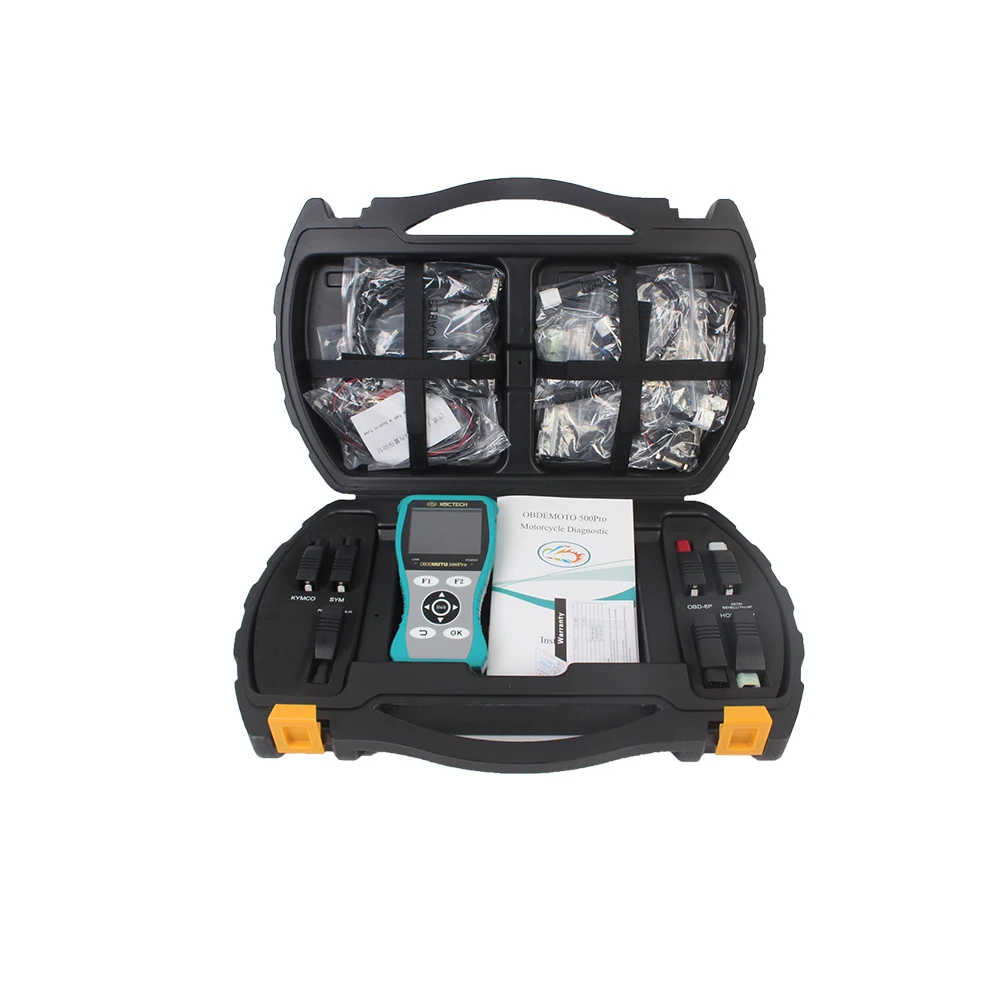

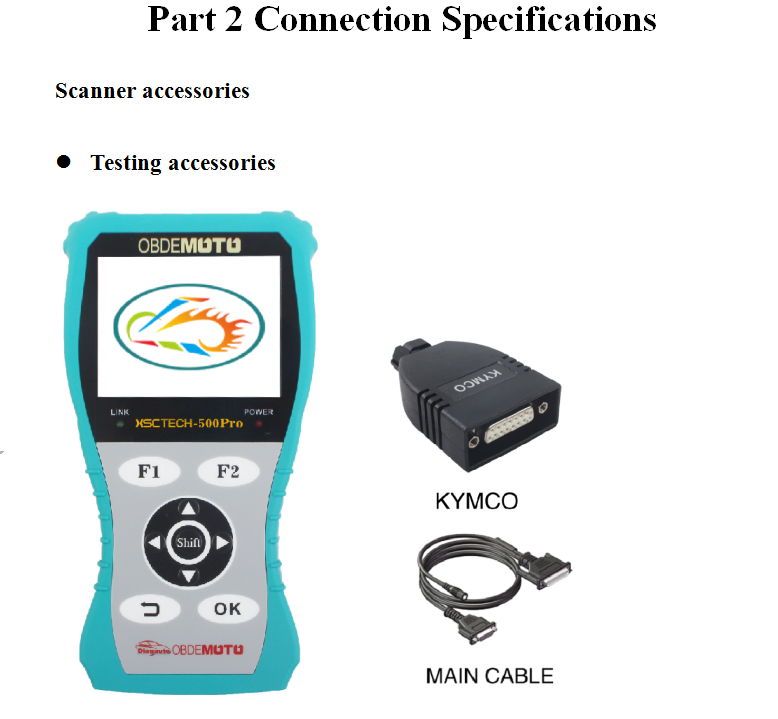

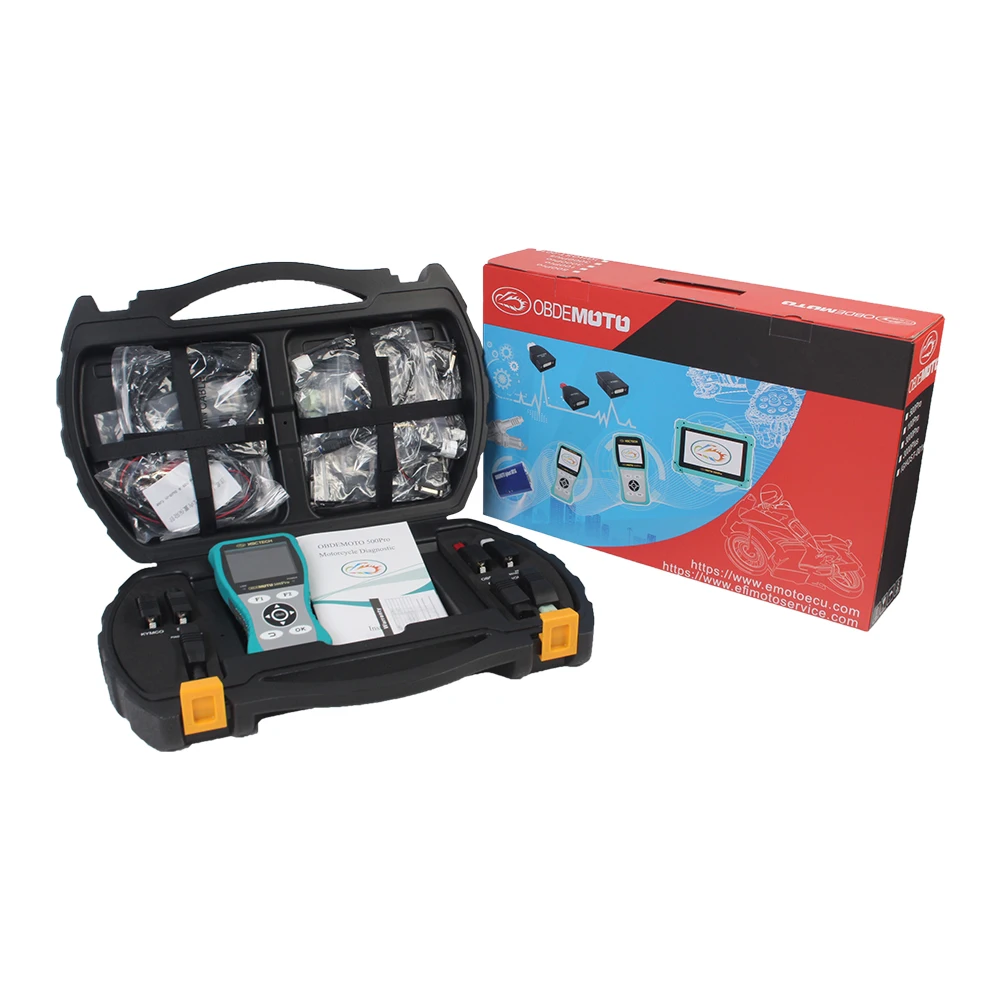

Appareil + carte SD, câble principal, USB, pinces batterie 12V, Yamaha-2, Vespa/Piaggio/Aprilia, Honda, Suzuki-1 et Suzuki-2, SYM, Aeon/Benelli 6P, Kawasaki, câble de simulation, OBD-II, OBD 6 broches, Kymco.
Le détail exact peut varier selon le lot. Photo et liste colis font foi.

Fonctions

1. Infos système
2. Données en direct (régime, température, TPS, tension, injection, sonde O2…)
3. Lecture des DTC
4. Effacement des DTC (après réparation)
5. Freeze frame
6. Réglage CO / ralenti (certains modèles)
7. Test actionneurs
8. Guide de dépannage
9. Test ABS

1. Programmation ECU (certains Honda, Vespa, Piaggio)
2. Smart Key (certains modèles — pas « toutes clés perdues » universel)
3. Mise à jour SD / USB / PC

Limites (à dire clairement)

• Outil MOTO / scooter EFI. Pas une valise auto ABS/airbag
• BMW, Ducati, Harley-Davidson, Triumph, KTM, MV Agusta : en général non
• Smart Key / ECU : uniquement certains modèles. Risque si mauvaise procédure
• CO / ralenti et ABS : selon moto et câble
• Langue écran : souvent anglais (parfois ES/ID). Français non garanti ; les codes DTC restent standards
• MAJ souvent par PC + SD, pas une appli téléphone
• Ne remplace pas un testeur batterie (Lancol / FOXSUR) ni un testeur d’injecteurs (CREATOR)
• Le câble OBD-II sert à certains scooters / motos, pas à diagnostiquer une voiture (→ V309)

Caractéristiques

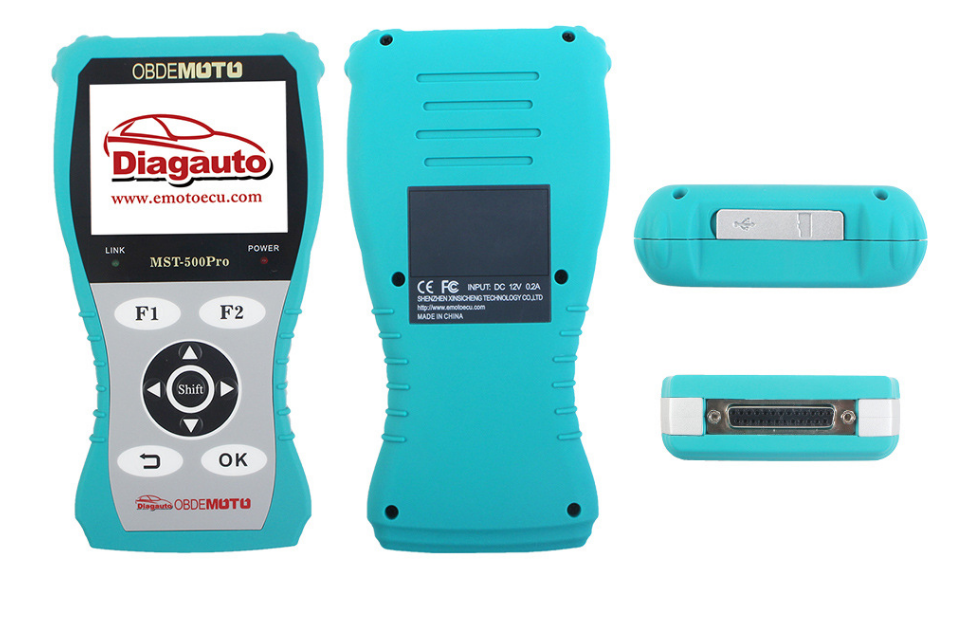

• Marque / modèle : OBDEMOTO / MASTER MST-500PRO (version 2021+)
• Écran : IPS 3,5"
• Alim : DC 10-15 V, < 200 mA
• Travail : 0 à 70 °C · stockage : -10 à 55 °C
• Ports : diagnostic, USB, COM, alim (fonctions PC selon version)

Utilisation

1. Batterie 12V chargée.
2. Identifiez la prise diagnostic moto (sous selle, carénage, faisceau ECU).

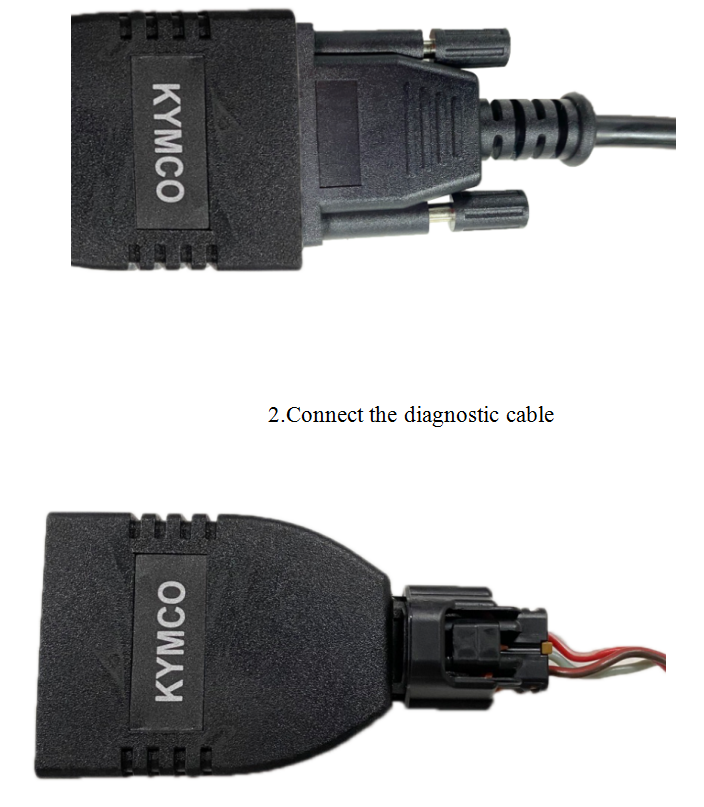

3. Branchez le câble de la marque.
4. Si besoin, pinces rouge + / noire -.
5. Marque / modèle → Read DTCs / live data.
6. Actionneurs / ABS si le menu le propose.
7. Après réparation uniquement : Clear DTCs.
8. Smart Key / ECU : seulement si le modèle est listé et la procédure connue. Ne pas débrancher en cours de programmation.

Vs V309 auto / vs valise concess

• MST-500PRO : moto / scooter EFI, câbles constructeur, ABS, actionneurs, parfois Smart Key
• V309 : voiture essence OBD2 — ne parle pas aux ECU Honda/Yamaha moto
• Valise concess / haut de gamme : plus de marques (BMW, Ducati…), plus de clés, plus cher

MST500PRO Universal Motorcycle Diagnostic Scanner Code Reader with Cables for SUZUKI / YAMAHA / KAWASAKI

MST500PRO Motorcycle Diagnostic Scanner is the latest released version in 2021.

As a new version diagnostic scanner, except for the new fashion design, the functions are also enhanced for a much better

performance. It will always be the most trusted repair tool for technicians, engineers and repair workers, save their energy and time.

Work with the following brands:
HONDA, SYM, KYMCO, YAMAHA, VESPA, PIAGGION, SUZUKI, AEON, BENELLI, PGO, HARTFORD

*The manipulation of software update is very simple, please check the instruction.

FEATURES AT A GLANCE

Function:
1. Read System Information
2. Read Data Stream
3. Read DTCs
4. Clear DTCs
5. Freeze Data
6. CO Idle Speed Adjustment

(only for part of models)
7. Actuator Test
8. Troubleshooting Guide
9. ABS System Test
10. ECU Programming
11. Smart Key Programming
12. Upgrade online

Specifications:

Power supply: DC 10-15V

Working Current: <200mA

Screen: 3.5 inch IPS display

Operating temperature: 0-70℃

Storage Temperature: -10℃-55℃

Humidity: <90%

Ports: diagnostic port, COM port, USB port, Power port.(PC Version works only)

Upgrade port: USB Port (PC Version works only)

Communication port: COM port (PC Version works only)
