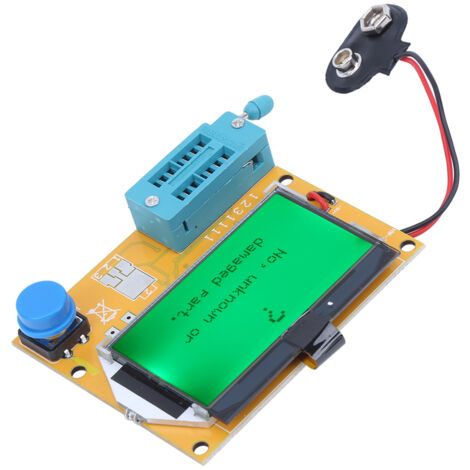

Testeur ESR et Condensateur LCR-T4 - Mesure de Résistance, Capacité et Inductance avec Écran LCD

Bienvenue dans notre boutique !

Découvrez notre testeur de transistors de haute précision, un outil indispensable pour les passionnés d'électronique, les techniciens et les ingénieurs. Cet appareil compact et entièrement neuf est conçu pour simplifier et accélérer l'identification et la mesure des composants électroniques courants.

**Fonctionnalités Principales et Capacités de Mesure :**

Ce testeur intelligent offre une détection automatique d'une large gamme de composants, y compris les transistors bipolaires NPN et PNP, les MOSFET à canal N et P, les diodes (simples et doubles), les thyristors, les triacs, les résistances et les condensateurs. Son opération à une touche et sa fonction de détection de tension de démarrage permettent de tester automatiquement les broches des composants et d'afficher les résultats sur l'écran LCD rétroéclairé (128 x 64 pixels).

Il mesure avec précision des paramètres essentiels tels que le facteur d'amplification (hFE) et la tension de seuil de la jonction base-émetteur pour les transistors bipolaires. Pour les MOSFET, il détermine la tension de seuil de la grille (Vgs) et sa capacitance. Il identifie également les transistors Darlington grâce à leur haut gain et haute tension de seuil, et vérifie la présence des diodes de protection sur les transistors bipolaires et MOSFET.

**Performances de Mesure Détaillées :**

* **Résistances :** Mesure de 0.1 Ohm à 50 MΩ avec une résolution de 0.1 Ohm. Affiche le schéma de connexion des broches, permettant même de tester des potentiomètres.

* **Condensateurs :** Gamme étendue de 25 pF à 100 000 µF. Pour les condensateurs ≥ 2 µF, il mesure également la Résistance Série Équivalente (ESR) avec une résolution de 0.01 Ohm.

* **Diodes et LED :** Affiche le sens de passage et la tension de seuil directe. Détecte les diodes Zener dont la tension de claquage est inférieure à 4.5V.

* **Autres Mesures :** Capacité de mesurer l'inductance (à partir de 0.01 mH), la capacitance inverse des diodes, et d'identifier les ponts redresseurs complets en une seule mesure.

**Caractéristiques Générales et Utilisation :**

L'appareil, de couleur grise, est logé dans un boîtier plastique robuste. Il est alimenté par une pile 9V (non incluse). Son microcontrôleur (ATmega328/168/8) et son logiciel optimisé garantissent une vitesse de test rapide, généralement inférieure à 2 secondes (sauf pour les condensateurs de très forte valeur). Il intègre un mode veille à très faible consommation (< 20 nA) et une extinction automatique pour préserver la durée de vie de la batterie.

Des fonctions avancées sont incluses, telles qu'un étalonnage interne optionnel pour améliorer la précision, un autotest et un générateur de signal 50Hz pour vérifier la fréquence d'horloge. Veuillez noter que le courant de test pour les thyristors/triacs est limité à environ 6 mA.

**Contenu du Colis :**

Vous recevrez **1 testeur de transistors** complet, prêt à l'emploi pour tous vos projets de dépannage, de prototypage ou de tri de composants.
