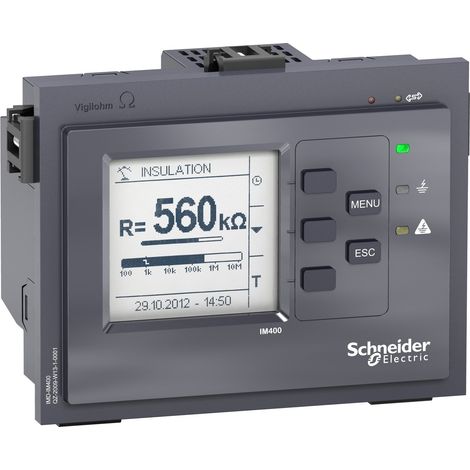

Vigilohm, Contrôleur Permanent d'Isolement IM400 - IMD-IM400

Name: Vigilohm, Contrôleur Permanent d'Isolement IM400 - IMD-IM400
Brand: SCHNEIDER ELECTRIC
SKU: SCH IMD-IM400
Price: 2391.53 EUR
Availability: InStock

10 € offerts dès 200 €
avec le code

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Produit similaire livré par

KETLER - KE8003 : Compteur électrique - Monophasé 80 A - Remise à zéro partielle - Sortie d'impulsion - Simple tarif

29,67 €

214

Vendu par By Elec

Ces articles peuvent vous intéresser !

Schneider Electric – Compteur d'énergie numérique 63A – A9MEM3110 – Tension 100-480V – Conformité MID – Pour installations industrielles

Livraison gratuite

Schneider Electric – Compteur d'énergie Acti9 iEM3115 63A – Multi-tarifs – Classe de précision B – Tension 173-480V – A9MEM3115

Schneider Electric – Compteur d'énergie mono 40A – Mesure de puissance active – Classe de précision 1 – Rail DIN – MID

Schneider Electric – Compteur d'énergie Wiser EM5 + 5TC – 5 capteurs EER39200 – Mesure précise consommation – Surveillance en temps réel via application mobile

Schneider Electric – Compteur d'énergie tri 63A – Modbus – Tension 100-277V – Précision classe 1 – Afficheur LCD – Électronique

~~239,52€~~

KETLER - KE8003 : Compteur électrique - Monophasé 80 A - Remise à zéro partielle - Sortie d'impulsion - Simple tarif

214

~~60,00€~~

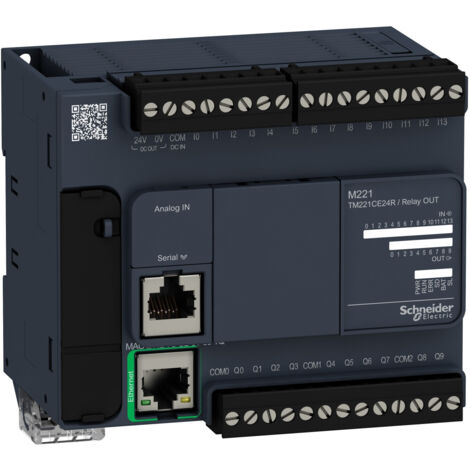

Schneider Electric – Module d'extension API TM221CE24R – Gestionnaire d'énergie 24 E/S – Tension 24V – Alimentation 100-240V

~~409,00€~~

Livraison gratuite

Schneider TM221CE16T compact M221 16 EN PNP transistor Ethernet controller

Modicon TM3, module 16 entrées 24VCC, à ressort - TM3DI16G

~~130,34€~~

PowerLogic - centrale de mesure - PM3200 - modulaire - METSEPM3200

Schneider Electric – Capteur de mesure PowerTag 200A – 3P/3P+N – Installation encliquetable sur rail DIN – A9MEM1590

PowerLogic - centrale de mesure - PM5100 - METSEPM5100

Vigilohm, Platine de raccordement 1,7kV POUR IM20 - IMD-IM20

Schneider Electric – Capteur de mesure radiofréquences 600A – Tension 100-277V CA – Intensité 3P/3P+N – A9MEM1591

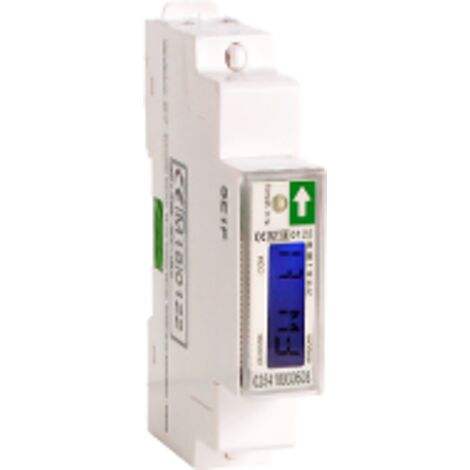

Compteur d'énergie mono 230V 45A afficheur Modbus MID Acti9 iEM

~~436,38€~~

Shelly – Compteur de courant 3 bornes 400A – Bluetooth 4.2 – Wi-Fi – Précision 1% – Compatible Smart Home avec Alexa et Google Home

2 options

N°1 des ventes

Shelly – Compteur de courant 3 bornes 400A – Bluetooth 4.2 – Wi-Fi – Précision 1% – Compatible Smart Home avec Alexa et Google Home

Livraison gratuite

Eosnow – Moniteur de puissance bidirectionnel intelligent 12 canaux – Compteur d'électricité solaire WiFi – Tension 100-240V, courant 0,2-80A - AC100-240V

~~35,99€~~

Zoternen – Compteur d'énergie intelligent Wifi – Surveillance bidirectionnelle 0,2-80A – Tension 100-240V – Application Tuya pour gestion énergie solaire

1 € offert

Zoternen – Compteur d'énergie intelligent Wifi – Surveillance bidirectionnelle 0,2-80A – Tension 100-240V – Application Tuya pour gestion énergie solaire

~~40,43€~~

Eosnow – Compteur d'énergie Wi-Fi 80A – Mesure de puissance kWh – Compatible Alexa et Google Home – Installation facile sur rail 35mm

~~28,79€~~

WiFi Compteur d'Énergie Monophasé, 6 en 1 Compteur Electrique Wattmetre Wifi LCD Voltmètre Ampèremètre Numérique pour Rail DIN Compteur KWh AC40-300V 100A(CT externe)

~~60,78€~~

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le Vigilohm IM400 est un dispositif de contrôle d'isolement conçu pour surveiller les réseaux électriques non mis à la terre (IT). Il est adapté aux systèmes en courant alternatif (CA), courant continu (CC) et aux réseaux mixtes, même dans des environnements fortement perturbés. Cet appareil mesure la résistance d'isolement en injectant un courant alternatif basse fréquence entre le réseau et la terre, et il est capable de surveiller des tensions allant jusqu'à 830 V AC lorsqu'il est connecté au neutre, 480 V AC lorsqu'il est connecté à la phase, et 480 V DC, avec une capacité maximale de fuite à la terre de 500 µF.

Spécifications techniques

Tension d'alimentation : 100...440 V - AC à 50/60 Hz +/- 15 %, 100...440 V - AC à 400 Hz +/- 15 %, 100...440 V - DC +/- 15 %

Puissance consommée : 25 VA

Résistance d'isolement mesurable : 10 Ohm…10 MOhm

Capacité de fuite à la terre : 0.1…500 µF

Temps de réponse : <= 4 s

Poids : 0.75 kg

Dimensions : 123 mm (hauteur) x 159 mm (largeur) x 90 mm (profondeur)

Dimensions de la découpe : 112 x 148 mm

Tenue diélectrique : 4000 V - AC, 5500 V - DC

Degré de protection : Boîtier IP20, Face avant IP54

Température de fonctionnement : -25…55 °C

Température ambiante pour le stockage : -40…70 °C

Compatibilité et accessoires

Montage : Encastré, sur rail DIN

Port de communication : RS485, protocole Modbus

Installation

Ce dispositif peut être installé sur un rail DIN et doit être monté horizontalement. Les connexions se font via un bornier à vis amovible, compatible avec des fils de 0.2 à 2.5 mm².

Utilisation

Le Vigilohm IM400 est utilisé pour surveiller la résistance d'isolement des systèmes électriques. Il déclenche une alarme si la résistance d'isolement chute en dessous d'un seuil prédéfini, indiquant un défaut à la terre. L'appareil effectue également un auto-test toutes les 5 heures ou à la demande, et les paramètres peuvent être ajustés via l'écran IHM ou le port de communication.

Autres informations

Affichage numérique noir et blanc pour la visualisation des données

Alarme et pré-alarme réglables entre 0.1 kOhm et 1 MOhm

Conforme aux normes IEC 60364-4-41, IEC 61010-1, IEC 61557-8, CSA C22.2 No 14-05, UL 508

Produit Green Premium RoHS

Garantie contractuelle : 18 mois

Caractéristiques

Marque
SCHNEIDER ELECTRIC
Largeur
1.75 cm
Hauteur
12.3 cm
Poids
750 g
Tension électrique
440 V

Questions fréquentes

Oui, cet appareil est conçu pour fonctionner dans une plage de températures allant de -25 °C à 55 °C et peut être stocké dans des environnements avec des températures comprises entre -40 °C et 70 °C.

Ce dispositif doit être monté horizontalement sur un rail DIN. Les connexions se font via un bornier à vis amovible, compatible avec des fils de 0,2 à 2,5 mm².

Cet appareil surveille la résistance d'isolement et déclenche une alarme si celle-ci chute en dessous d'un seuil prédéfini, signalant un défaut à la terre. Les seuils d'alarme et de pré-alarme sont réglables entre 0,1 kOhm et 1 MOhm.
