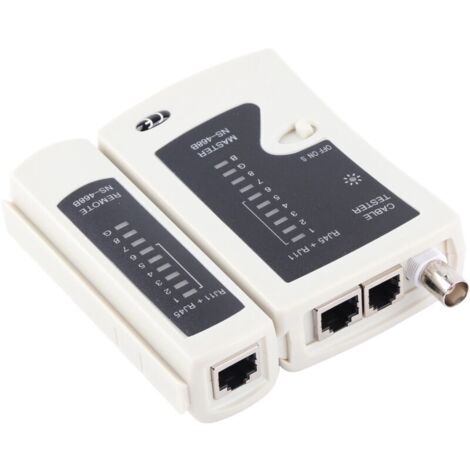

Testeur de Câble Universel BNC/RJ45/RJ11 NS‑468B - avec Sac de Rangement, Alimentation 9V

Caractéristiques:

1. Mode de balayage automatique : le testeur de réseau adopte le mode de balayage automatique, qui peut tester rapidement.
2. Apparence simplifiée : le testeur de réseau a une apparence simplifiée et est conforme à la conception ergonomique.
3. Design résistant aux chutes : le testeur de réseau adopte un design résistant aux chutes et à la lumière, ce qui est plus conforme à la construction sur site.
4. Équipé d'un étui en cuir : ce testeur de réseau est équipé d'un sac de rangement souple pour un transport facile.
5. Test à une clé : le testeur de réseau dispose d'un test simple à une clé, ce qui garantit une haute qualité.

Spécifications:

Type d'article : Testeur de câble réseau BNC
Matériau : Coque ABS
Modèle : NS-468B
Câble de test : RJ45 RJ11
Alimentation : Batterie laminée DC 9 V [Livraison sans batterie]
Consommation électrique : 25MA
Comment utiliser :
Méthodes de test :
1. Testez la paire torsadée 1, 2, 3, 4, 5, 6, 7, 8, G une par une (paire) pour déterminer laquelle (à droite) est erronée, en court-circuit ou en circuit ouvert.
2. L'interrupteur « OFF » est fermé, ON est la vitesse de test normale et « S » est la vitesse de test lente.
3. Test de paires torsadées : allumez l'alimentation, branchez le câble réseau respectivement sur le testeur principal et le testeur à distance, les voyants lumineux de l'hôte clignotent de 1 à G un par un, comme indiqué dans la figure ci-dessous :
Testeur principal : 1-2-3-4-5-6-7-8-G
Testeur à distance : 1-2-3-4-5-6-7-8-G (RJ45)
1-2 -3-4--------------(RJ11)
Si le câblage n'est pas normal, s'affichera comme suit :
a. Lorsqu'un câble réseau tel que la ligne 3 est déconnecté, les voyants du testeur principal et du terminal de test à distance n° 3 ne s'allumeront pas.
b. Lorsque plusieurs lignes sont indisponibles, plusieurs lignes ne s'allumeront pas. Lorsque le câble réseau est connecté à moins de 2 lignes, le voyant ne s'allume pas.
C. Lorsque les deux extrémités des câbles réseau sont hors service, par exemple 2, 4 fils sont hors service, l'affichage est le suivant :
Le testeur principal reste inchangé : 1-2-3-4-5-6 -7-8-G
Le terminal de test à distance est : 1-4-3-2-5-6-7-8-G
d. Lorsque le câble réseau présente 2 courts-circuits, le testeur principal ne s'allume pas et les deux fils du terminal de test à distance montrent que les voyants de court-circuit sont faiblement allumés. S'il y a plus de 3 fils (dont 3 fils), tous les fils en court-circuit seront court-circuités. Les voyants de plusieurs numéros de ligne sont éteints.
4. Pour tester le répartiteur et le module de montage mural, deux cavaliers correspondants (tels que 110P4-RJ45) sont nécessaires pour conduire au testeur.
5. Test du câble coaxial : si le câble est bon, les voyants BNC aux deux extrémités clignoteront en vert en même temps.

Liste de colis:

Forfait comprenant 1 x testeur de réseau
1 x manuel d'utilisation en anglais
1 x sac de rangement
