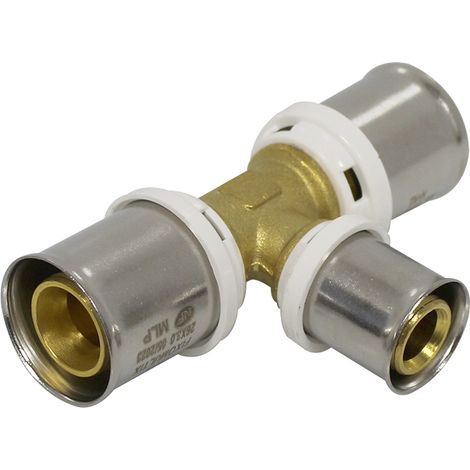

Raccord à sertir - Té réduit au centre - pour tube multicouche Ø26-20-26

Raccord à sertir - Té - pour tube multicouche Ø26-20-26 - Certifié ACS - Norme NF

Raccord à sertir Té réduit au centre multicouche ø26-20-26 Compatible avec les profils de mâchoire profil TH H Normé ACS Certifié NF. Ce raccord est fabriqué en laiton normé européen CW617N, avec bague de sertissage en acier inoxydable et joints toriques EPDM haute résistance conforme à la norme NF 545. Idéal pour vos installations sanitaires (eau chaude et eau froide) et de chauffage, en neuf comme en rénovation.

Points forts

• Matière raccord en laiton normé européen (CW617N) et bague en acier inoxydable
• 4 fenêtres de contrôle pour une vérification aisée de la qualité du sertissage
• Sertissage Multiprofil : TH, H et U (hors Ø26mm)
• Présence d'un anneau porte-bague assurant la bonne tenue de la bague en inox sur le raccord

Caractéristiques techniques

• Diamètre tube multicouche : Ø26-20-26 mm
• Sertissage multiprofil : mâchoires U/H/TH
• Multisertissage : U, H et TH
• Mâchoire U Ø25
• Douille à sertir en acier inoxydable
• Système anti fuite
• Corps laiton
• Triple joints toriques en EPDM haute résistance conforme à la norme NF 545
• Fenêtre de contrôle pour un positionnement correct du tube
• Certifié ACS (contact eau potable)
• Conforme à la norme NF

Applications & usages

• sanitaire
• chauffage

Compatibilité : Convient pour tous les réseaux d'eau

Conditions d'utilisation techniques

• Pression maxi. d'utilisation : 10 bars
• T°C d'utilisation : de 5°C à 95°C

Précautions d'installation & conseils de pose

• Penser à ébavurer le tube avant d'insérer la tétine dans le tube
• Avant l'installation, il est impératif de nettoyer les tuyauteries de l'installation
• Contrôler la pression de l'eau : maxi 4 bar, au-delà, prévoir la pose d'un réducteur de pression en tête de l'alimentation générale
• Ce raccord est prévu pour fonctionner avec de l'eau douce ; en cas d'eau calcaire, prévoir un traitement de l'eau. L'installation de ce raccord doit être effectuée sans aucune traction mécanique (dilatation ou manque de supportage)
• Le raccord ne doit pas subir de contraintes mécaniques; vérifier l'alignement des tuyauteries
• Adapter le couple de serrage pour ne pas détériorer les tarauds: 30 N.mètre max
• Pour réaliser l'étanchéité du raccord au niveau du taraudage, privilégier le PTFE ou la pate anaérobie
• L'usage de la filasse avec de la pate à joint est proscrite
• Les raccords doivent rester accessibles
• L'installation et l'utilisation de ce raccord doivent être conformes aux règles de l'art, DTU, et réglementations en vigueur

Référence professionnelle pensée pour les plombiers, chauffagistes, installateurs sanitaire/chauffage et artisans multi-métiers : pose rapide, fiabilité chantier et conformité aux règles de l'art (DTU).
