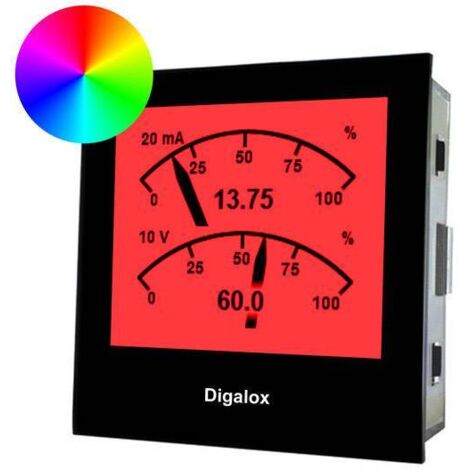

TDE Instruments DPM72-MPP Afficheur de process Q750342

Fonction de mesure : signal analogique 0/4 à 20 ma signal analogique 0/2-10 V.

Informations techniques

Affichage (nombre de points) : 9999
Couleur : noir
Dimensions produit, hauteur : 72 mm
Dimensions produit, largeur : 72 mm
Eclairage écran : RGB, bleu, vert, rouge, blanc
Fonction de mesure : tension DC, Courant DC, courant / intensité
Gamme de mesure universelle (max.) : 30 V, 10 V, 5 V, 20 mA
Hauteur d'encastrement : 68 mm
Hauteur de cadre : 7.2 cm
Indice de protection : IP65 (façade avant)
Interfaces (composants) : USB
Largeur du cadre : 7.2 cm
Largeur encastrée : 68 mm
Longueur : 59 mm
Plage de mesure universelle (min.) : -30 V, 0 V, 2 V, 0 mA, 4 mA
Spécificités de l'appareil de mesure à encastrer : Echelle double, Unités configurables
Technologie d'écran : LCD
Tension de fonctionnement : 12 V DC/AC, 24 V DC/AC
Tension de fonctionnement max. : 24 V DC/AC
Tension de fonctionnement min. : 12 V DC/AC

Innovant, individuel et multifonction : les appareils de mesure graphiques multifonctions DPM72-MPP, -MPPV et -MPPA avec rétroéclairage RGB se distinguent par de nombreuses fonctions et possibilités d'affichage. En fonction du type de construction, les types de mesure sont pris en charge pour le signal analogique (2 ×) 0/2 à 10 V et/ou (2 ×) 0/4 à 20 ma DC. L'affichage multifonction de haute qualité peut afficher jusqu'à quatre paramètres simultanément et les valeurs seuils peuvent être accompagnées d'un avertissement de couleur individuel qui vous aversera par la suite par des voyants de couleur ou des clignotements. Grâce à une sélection d'interfaces pour la configuration individuelle et la transmission des données de mesure en temps réel, les appareils de mesure DPM72 sont polyvalents et s'offrent à une large gamme d'applications industrielles. Ainsi, le transfert de données continu via USB ou RS485 Modbus est possible, mais également sans fil par radio (réseau maillé 2,4 GHz). Les appareils de mesure multifonctions sont particulièrement demandés dans le domaine de la surveillance à distance des données de fonctionnement et de la machine, d'autant plus qu'ils sont disponibles en version rail DIN même sans écran. De plus, les modèles disposent d'une fonction de comptage avec conservation des données. Vous pourrez ainsi réaliser un compteur horaire ou un compteur horaire pour un dépassement de seuil et un dépassement de seuil, ainsi qu'un comptage simple d'impulsions (MPP) ou un comptage double d'impulsions (MPPV).Adaptation complèteGrâce au logiciel de configuration « Digalox Manager », les appareils de mesure peuvent être configurés individuellement - il est par exemple possible de télécharger vos propres textes ou une image de démarrage personnalisée. Les valeurs de seuil réglables individuellement peuvent être assorties de différents avertissements de couleur, ce qui permet d'allumer l'affichage en bleu ou de clignoter en rouge. L'échelle et l'inscription, les modèles d'affichage et bien plus encore sont réglables en fonction des besoins, ainsi que l'échelle et la linéarisation des valeurs de mesure.Affichage graphiqueUn écran graphique de haute qualité avec 16 niveaux de gris et rétroéclairage RVB permet de lire simultanément jusqu'à quatre paramètres sur l'écran double, par exemple sur différents modes d'affichage, avec un graphique pointeur lisible, par affichage numérique ou graphique à barres. D'autres modèles d'affichage possibles sont l'affichage de niveau ou la représentation des valeurs de mesure dans le cours.sorties de commutateurDeux sorties d'alarme isolées galvaniquement permettent de déclencher une alarme lorsque les valeurs seuils personnalisables sont obtenues. Ainsi, l'utilisateur peut être averti par des clignotements ou des voyants de couleur d'événements spéciaux, tels que le dépassement d'une valeur maximale.Interfaces & enregistrement des données de mesureGrâce à une série d'interfaces différentes, les appareils de mesure DPM72 sont presque universels. Les valeurs de mesure peuvent être transmises au choix par interface USB isolée galvaniquement ou protocole Modbus RS485, ainsi que par technologie sans fil XBEE (réseau maillé 2,4 GHz). Cela permet également une modernisation sans limite des installations de machines anciennes ou techniquement obsolètes (Retrofit) sans devoir remplacer ces machines à un coût et à un temps élevés. Ce texte a été traduit par une machine.

Points forts

• 1 entrée de mesure 0/2 à 10 V.1 entrée de mesure 0/4 à 20 maEcran graphique LCD 16 niveaux de gris 192 x 160 pixelsRétroéclairage RGBPointeur et affichage numériqueAffichage multiple jusqu'à 4 paramètresPoint final et marquage d'échelle personnalisablesEnregistrement de valeurs de mesure jusqu'à 14 joursSorties d'alarme avec des valeurs seuils personnalisables, isolées galvaniquementCouleur d'éclairage de l'alarme personnalisableImage de démarrage personnalisableDifférents styles d'affichage, par ex. compteur, graphique à barres, affichage d'évolutionTransmission des valeurs mesurées en temps réelFonction bi-métal (valeur moyenne)Interface USBAlimentation 12-24V AC/DCPrécision de mesure 0,5% True RMSLogiciel PC inclus pour la configuration individuelle et l'enregistrement des données de mesureCompteur horaire de fonctionnementCompteur horaire

  • • Configuration requise

      • Windows Vista, 7 ou 8 (.net Framework 4)

        Informations supplémentaires

        Câble micro-USB non fourni. Logiciel Digalox ® Manager disponible en téléchargement. Illustration similar.
