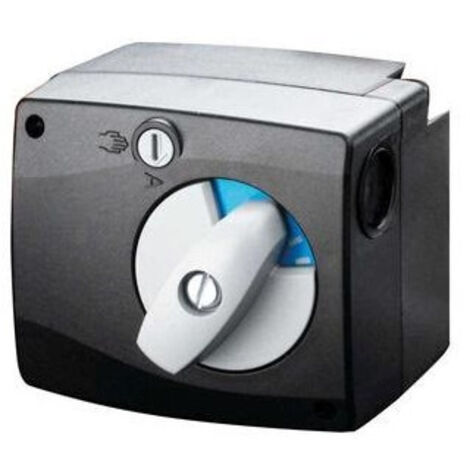

OVENTROP Stellmotor 24 V (0-10 V), Laufzeit 140 s, Drehmoment 5 Nm für Regumat M3 DN 20/25/32, 1350951
Informations produit
Description
OVENTROP Stellmotor 24 V (0-10 V), Laufzeit 140 s, Drehmoment 5 Nm für Regumat M3 DN 20/25/32, 1350951
Der Stellmotor NR24-426 wird zum motorischen Antrieb von Drei- und Vierwegemischern verwendet. Die Stellmotoren können durch alle handelsüblichen Regelsysteme mit 0-10 V-Ausgang angesteuert werden. Dabei steigt die Vorlauftemperatur bei rechtsdrehendem Stellmotor, bis zum Erreichen des Motorendanschlages, an (Vorlauf geöffnet, Bypass geschlossen). Die Vorlauftemperatur fällt bei linksdrehender Verfahrrichtung, bis zum Erreichen des entgegengesetzten Endanschlages, ab (Vorlauf geschlossen, Bypass geöffnet). Der Drehwinkel ist auf 90 begrenzt. Bei Erreichen der Endanschläge wird der Stellmotor elektrisch abgeschaltet und ist stromlos. Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden. Zur nachträglichen Montage in den Stationen Regumat M3 DN 25 ab Baujahr 2015, wird zusätzlich das Montageset für Stellmotoren, Artikelnummer 1350290, benötigt. Technische Daten: Betriebsspannung: 24 V 50 HzAufnahmeleistung: 2,5 WDrehmoment: 5 NmLaufzeit: 140 sUmgebungstemperatur: 0 C bis +50 CAnschlusskabellänge: 2,2 m
Der Stellmotor NR24-426 wird zum motorischen Antrieb von Drei- und Vierwegemischern verwendet. Die Stellmotoren können durch alle handelsüblichen Regelsysteme mit 0-10 V-Ausgang angesteuert werden. Dabei steigt die Vorlauftemperatur bei rechtsdrehendem Stellmotor, bis zum Erreichen des Motorendanschlages, an (Vorlauf geöffnet, Bypass geschlossen). Die Vorlauftemperatur fällt bei linksdrehender Verfahrrichtung, bis zum Erreichen des entgegengesetzten Endanschlages, ab (Vorlauf geschlossen, Bypass geöffnet). Der Drehwinkel ist auf 90 begrenzt. Bei Erreichen der Endanschläge wird der Stellmotor elektrisch abgeschaltet und ist stromlos. Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden. Zur nachträglichen Montage in den Stationen Regumat M3 DN 25 ab Baujahr 2015, wird zusätzlich das Montageset für Stellmotoren, Artikelnummer 1350290, benötigt. Technische Daten: Betriebsspannung: 24 V 50 HzAufnahmeleistung: 2,5 WDrehmoment: 5 NmLaufzeit: 140 sUmgebungstemperatur: 0 C bis +50 CAnschlusskabellänge: 2,2 m
Caractéristiques
- MarqueOVENTROP
- Longueur19 cm
- Largeur12.1 cm
- Hauteur9.6 cm
- Poids0.548 kg
Questions fréquentes
Non, ce servomoteur est conçu pour être utilisé exclusivement avec des systèmes de régulation disposant d'une sortie 0-10 V. Toute autre configuration pourrait entraîner un dysfonctionnement.
Oui, pour une installation sur des stations datant de 2015 ou après, un kit de montage supplémentaire avec la référence 1350290 est requis.
En cas de panne du système de régulation, ce servomoteur peut être commuté en mode manuel grâce à un bouton rotatif intégré.
