Description générale

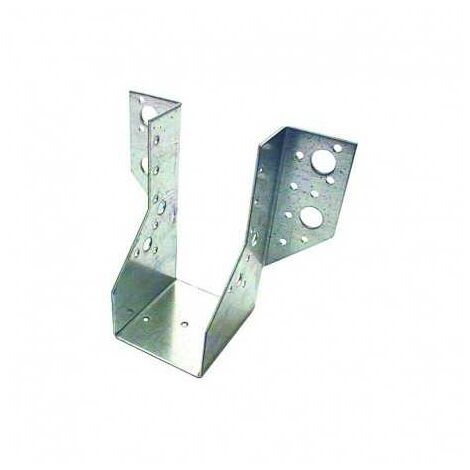

Le Sabot Universel de Charpente à Ailes Extérieures AE 335 est un support en U en acier galvanisé, conçu pour assurer une fixation solide des solives. Il est disponible en plusieurs dimensions pour s'adapter à différents types de poutres et de structures.Spécifications techniques
- Dimensions disponibles : 38 x 148.5 mm, 40 x 147.5 mm, 46 x 144.5 mm, 50 x 142.5 mm, 59 x 138 mm, 63 x 136 mm, 71 x 132 mm, 75 x 130 mm, 80 x 127.5 mm
- Épaisseur : 2 mm
- Matière : acier galvanisé
- Nombre de fixations : 28
- Perçage : 28 / 5,0 - 1 / 7,0 - 4 / 9,0 - 4 / 13,0
Compatibilité et accessoires
- Fixations recommandées : pointes d'ancrage pour le bois, goujons d'ancrage pour les matériaux pleins, chevilles plastiques et tirefonds pour les matériaux creux
Installation
Pour une installation correcte, la hauteur du flanc du sabot doit couvrir les 2/3 de la poutre. Par exemple, pour un montant d'ossature de 45 x 95 mm, un sabot de 46 mm de large et une hauteur de 63 mm minimum est recommandé.
Utilisation
Il est obligatoire de fixer le sabot sur bois à l'aide de pointes d'ancrage annelées, qui offrent une meilleure résistance à l'arrachement et à la rupture.
