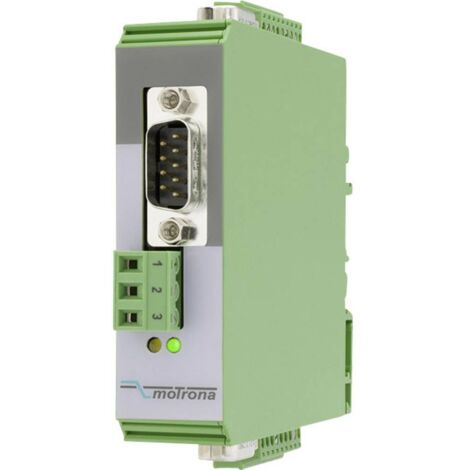

Répartiteur et convertisseur de signaux pour codeurs sinus-cosinus Motrona 8386.5010 1 pc(s) Y678001
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
enquête
Motrona 8386.5010 8386.5010
Contenu: 1 pc(s)
Entrée SinCos x 1
Sortie SinCos x 2
Sortie incrémentale (TTL/HTL) x 2
description
Répartiteur et convertisseur de signaux pour codeurs sinus-cosinus.
Entrée pour les signaux de codeur sin+ / sin- / cos+ / cos- / ref+ / ref- (1 Vcc).
2 sorties sinus-cosinus avec format identique à celui de l’entrée.
2 sorties incrémentales au format A, /A, B, /B, Z, /Z, réglables individuellement au niveau TTL/RS422 ou HTL (10-30V).
Fréquence maximale du sinus d’entrée 500 kHz.
Tension d’alimentation 17 - 30 VDC, sortie de tension auxiliaire pour l’alimentation du codeur réglable sur 5 V ou 24 V.
traits
Connexion alimentation en tension: Borne à vis, 1.5 mm²
Connexion alimentation codeur: SUB-D (mâle), 9-pins
Connexion entrées SinCos: SUB-D (mâle), 9-pins
Connexion sorties SinCos: SUB-D (femelle), 9-pins
Connexion sorties d'impulsions: Borne à vis, 1.5 mm²
À propos de nous
GetGoods opère avec succès dans toute l`Europe. Que vous soyez un particulier ou une entreprise, nous livrons vos commandes en toute fiabilité. Notre assortiment: électronique, technologie, outils et loisirs.
informations supplémentaires
Répartiteur et convertisseur de signaux pour codeurs sinus-cosinus
Spécifications techniques : Connexion alimentation en tension: Borne à vis, 1.5 mm²
Connexion alimentation codeur: SUB-D (mâle), 9-pins
Connexion entrées SinCos: SUB-D (mâle), 9-pins
Connexion sorties SinCos: SUB-D (femelle), 9-pins
Connexion sorties d'impulsions: Borne à vis, 1.5 mm²
Contenu: 1 pc(s)
Taper (Type de fabricant): 8386.5010
Caractéristiques
- MarqueMOTRONA
- Longueur10.2 cm
- Largeur2.25 cm
- Hauteur10.2 cm
- Poids100 g
Impact environnemental
- OrigineFabriqué en Allemagne
Questions fréquentes
La fréquence maximale des signaux d'entrée pris en charge est de 500 kHz.
Oui, cet appareil peut alimenter un codeur externe avec une tension auxiliaire réglable à 5 V ou 24 V.
Les connexions pour les entrées et sorties de signaux sont de type SUB-D 9 broches, mâle pour les entrées et femelle pour les sorties.
