Description générale

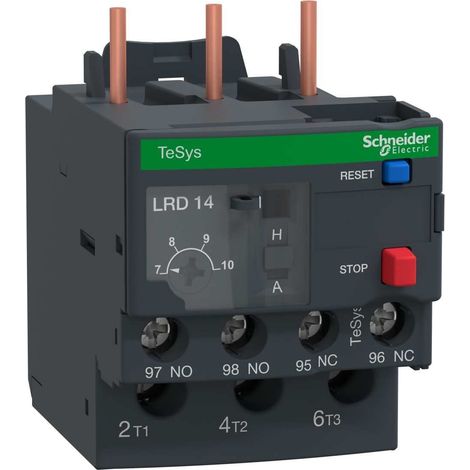

Le relais thermique réglable LRD14 de Schneider Electric, issu de la gamme TeSys, est conçu pour protéger les moteurs électriques asynchrones contre les surcharges. Avec une plage de réglage de 7 à 10A, il s'adapte à la puissance des moteurs triphasés (380V) ou monophasés (220V). Ce relais est compatible avec les contacteurs Schneider de la gamme LC1D, allant de LC1D09 à LC1D38.Spécifications techniques
- Plage de réglage : 7 à 10 A
- Type de réseau : CA/CC
- Classe de surcharge thermique : Classe 10A
- Tension assignée d'isolement : 600 V (CSA, UL), 690 V (IEC)
- Fréquence du réseau : 0 à 400 Hz
- Seuil de déclenchement : 1,14 +/- 0,06 Ir
- Courant thermique conventionnel : 5 A pour circuit de signalisation
- Poids : 0,124 kg
- Dimensions : Hauteur 66 mm, Largeur 45 mm, Profondeur 70 mm
Compatibilité et accessoires
- Compatible avec les contacteurs : LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38
- Fusible associé : 4 A gG pour circuit de signalisation
Installation
- Montage direct sur les bornes inférieures d'un contacteur TeSys LC1D09-D38
- Support de montage : Platine ou rail avec accessoires spécifiques
Utilisation
- Protection des moteurs de 4 kW à 400 V
- Commandes manuelles avec boutons de test et de réinitialisation
- Réinitialisation manuelle/automatique
Autres informations
- Compensation de température : -20 à 60 °C
- Degré de protection : IP20 selon IEC 60529
- Température ambiante de fonctionnement : -20 à 60 °C
- Température de stockage : -60 à +70 °C
- Robustesse mécanique : Vibration 6 Gn, Chocs 15 Gn
- Rigidité diélectrique : 1,89 kV à 50 Hz
