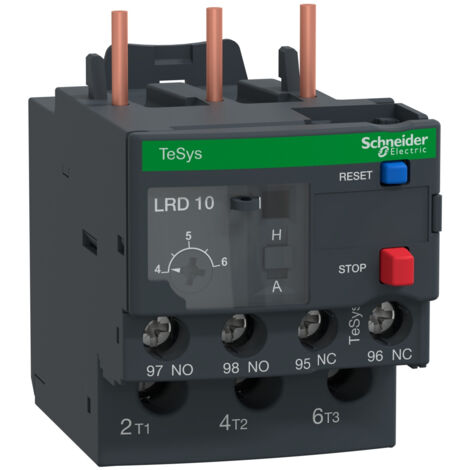

Schneider Electric – Relais de protection thermique 4-6A pour contacteur TeSys – Protection contre surcharge et blocage – LRD10

146,99€

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Vendu par The Retailer Network et 10 autres marchands

Ces articles peuvent vous intéresser !

Mz201 Hager - Contact Auxiliaire Inverseur Ca 1no+1nf 240vac 6a - Compatible Disjoncteur Ou Interrupteur Différentiel HagerHAGER

Mz201 Hager - Contact Auxiliaire Inverseur Ca 1no+1nf 240vac 6a - Compatible Disjoncteur Ou Interrupteur Différentiel Hager

17,09€
Schneider Electric – Interrupteur sectionneur – LAD9V2 – 40A – 3 pôles – Indice de protection IP20 – Pour environnements secsSCHNEIDER ELECTRIC

Schneider Electric – Interrupteur sectionneur – LAD9V2 – 40A – 3 pôles – Indice de protection IP20 – Pour environnements secs

1
Livraison gratuite
Legrand – Interrupteur modulaire 1248 VACDC – Tension 230V – Intensité 16A – Lot de 100 unités – Pour installations électriques professionnellesLEGRAND

Legrand – Interrupteur modulaire 1248 VACDC – Tension 230V – Intensité 16A – Lot de 100 unités – Pour installations électriques professionnelles

2
Livraison gratuite
General Electric – Bobine MX déclencheur à émission de tension 110/415V – Télérupteur pour tableau électrique – Installation à droite ou à gauche du disjoncteurGENERAL ELECTRIC

General Electric – Bobine MX déclencheur à émission de tension 110/415V – Télérupteur pour tableau électrique – Installation à droite ou à gauche du disjoncteur

Relais de surcharge Eaton ZE, 1 NO + 1 NF, 1,6 A, 600 V c.a. ( Prix pour 1 )EATON
6 options

Relais de surcharge Eaton ZE, 1 NO + 1 NF, 1,6 A, 600 V c.a. ( Prix pour 1 )

1
(58,81€/pc)
Livraison gratuite
OsiSense ZCMD - corps d'inter. de position -1O+1F- dépendante - Télémécanique - ZCMD25SCHNEIDER ELECTRIC

OsiSense ZCMD - corps d'inter. de position -1O+1F- dépendante - Télémécanique - ZCMD25

TeSys GS - contact signalisation fusion fusibles 22x58 - 1erOF - 3P - 100/125ASCHNEIDER ELECTRIC

TeSys GS - contact signalisation fusion fusibles 22x58 - 1erOF - 3P - 100/125A

TeSys GVAX - déclencheur voltmétrique - 220..240Vca 50 Hz - GVAX225SCHNEIDER ELECTRIC

TeSys GVAX - déclencheur voltmétrique - 220..240Vca 50 Hz - GVAX225

1
TeSys LR - relais de protection thermique moteur - 0,36..0,54A - classe 10A - LR2K0304SCHNEIDER ELECTRIC

TeSys LR - relais de protection thermique moteur - 0,36..0,54A - classe 10A - LR2K0304

OsiSense XCMD - inter. de pos. - M12 poussoir galet acier -1O+1F- brusque - 1m - Télémécanique - XCMD21F2L1SCHNEIDER ELECTRIC

OsiSense XCMD - inter. de pos. - M12 poussoir galet acier -1O+1F- brusque - 1m - Télémécanique - XCMD21F2L1

ASSOCIATION MONOBLOC INV320- 630/NS400-630 - 31068SCHNEIDER ELECTRIC

ASSOCIATION MONOBLOC INV320- 630/NS400-630 - 31068

83,89€
Schneider Electric – Interrupteur modulaire 240V 10A – 3 entrées taraudées pour presse-étoupe Pg 13,5 – XY2CD111SCHNEIDER ELECTRIC

Schneider Electric – Interrupteur modulaire 240V 10A – 3 entrées taraudées pour presse-étoupe Pg 13,5 – XY2CD111

4
SCHNEIDER 27145 ÉLÉMENT DE VERROUILLAGE POUR INTERRUPTEUR LSB C120 EN EIN OU EN AUSSCHNEIDER ELECTRIC

SCHNEIDER 27145 ÉLÉMENT DE VERROUILLAGE POUR INTERRUPTEUR LSB C120 EN EIN OU EN AUS

1
Livraison gratuite
SCHNEIDER OF+OF/SD RCBO C60 contact auxiliaire, 60A, 230V, 2 pôles, protection RCBO.SCHNEIDER ELECTRIC

SCHNEIDER OF+OF/SD RCBO C60 contact auxiliaire, 60A, 230V, 2 pôles, protection RCBO.

Déclencheur shunt 110-415 V CA/CC ZP-ASA/230 248439EATON

Déclencheur shunt 110-415 V CA/CC ZP-ASA/230 248439

1
Livraison gratuite
Schneider Electric – Relais thermique 7 à 10 A – Protection contre courts-circuits et surcharges – Raccordement par bornier à vis-étrier – Pour moteurs triphasés et monophasésSCHNEIDER ELECTRIC
N°1 des ventes

Schneider Electric – Relais thermique 7 à 10 A – Protection contre courts-circuits et surcharges – Raccordement par bornier à vis-étrier – Pour moteurs triphasés et monophasés

3
33,00€
Relais Thermique De 1 à 1.6aSCHNEIDER ELECTRIC

Relais Thermique De 1 à 1.6a

33,99€
Sewosy – Déclencheur manuel pour issues de secours – 2 contact C/NO/NC – Pouvoir de coupure 250V AC – Indice de protection IP40 – Fonctionnement 12/24V DCSEWOSY

Sewosy – Déclencheur manuel pour issues de secours – 2 contact C/NO/NC – Pouvoir de coupure 250V AC – Indice de protection IP40 – Fonctionnement 12/24V DC

1
Bobine à émission MX+OF pour disjoncteur & sectionneur - Digital electric 02914DIGITAL ELECTRIC

Bobine à émission MX+OF pour disjoncteur & sectionneur - Digital electric 02914

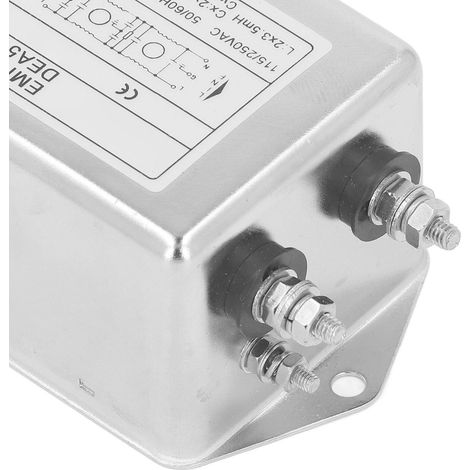

Filtre à courant alternatif DEA5-20A, 50/60 Hz, monophasé.

Filtre à courant alternatif DEA5-20A, 50/60 Hz, monophasé.

(25,99€/pc)
31,99€
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le relais de protection thermique TeSys LRD10 de Schneider est conçu pour protéger les moteurs contre les surcharges, les erreurs de phase et les blocages prolongés. Il est adapté pour une utilisation avec des contacteurs TeSys LC1D09 à LC1D38 et offre une plage de réglage thermique de 4 à 6A avec une classe de déclenchement de 10A. Ce relais est léger, compact et facile à installer, formant un démarreur compact lorsqu'il est monté directement sur les bornes inférieures d'un contacteur.

Spécifications techniques

  • Tension assignée de fonctionnement : 690 V AC
  • Plage de réglage de la protection thermique : 4...6 A
  • Classe de déclenchement : 10 A
  • Dimensions : Hauteur 66 mm, Largeur 45 mm, Profondeur 70 mm
  • Poids : 0,124 kg
  • Fréquence de fonctionnement : 0...400 Hz
  • Nb pôles : 3
  • Type de relais : Bimétallique, compensé et différentiel
  • Contacts auxiliaires : 1 NO et 1 NC
  • Température ambiante de fonctionnement : -20...60 °C
  • Degré de protection : IP20 selon IEC 60529

    • Compatibilité et accessoires

  • Compatible avec les contacteurs TeSys LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38
  • Montage : Direct sur les bornes inférieures d'un contacteur
  • Support de montage : Plaque ou rail avec accessoires spécifiques

    • Installation

  • Montage direct sur les bornes inférieures d'un contacteur TeSys LC1D09-D38
  • Utilisation de bornes à vis pour les connexions

    • Utilisation

  • Protection des moteurs de 2.2 kW à 400 V
  • Commande manuelle avec boutons de test et de réinitialisation
  • Réinitialisation manuelle ou automatique

    • Autres informations

  • Compensation de température pour une bonne précision de protection
  • Résistance au feu : V1 selon UL 94
  • Rigidité diélectrique : 1,89 kV à 50 Hz selon IEC 60947-1
  • Normes de référence : EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 n° 60947-4-1

    • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Tension électrique
      400 V
    • Quantité par pack
      1
    • Fonction du déclencheur
      Manque de tension
    • Hauteur
      66 mm
    • Indice de protection
      IP20
    • Intensité courant
      4 A
    • Largeur
      45 mm
    • Matières
      Plastique
    • Mode d'actionnement
      Interrupteur
    • Mode de fixation
      À visser
    • Nombre de module(s)
      1
    • Poids
      124 g
    • Profondeur
      70 mm
    • Type de commande électrique
      230 V AC
    • Type de connexion
      À vis
    • Type de déclenchement
      Thermique
    • Réf. ManoMano
      ME24481754
    • MMID
      407113559932
    • Réf. fabricant
      LRD10
    • EAN
      3389110346794
